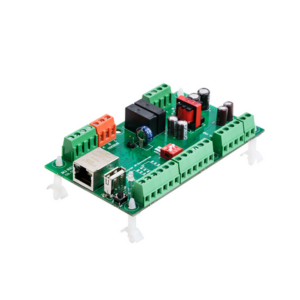

Контроллер для приточной вентиляции М3-Сити
Контроллер М3-Сити предназначен для управления работой приточной вентиляционной установки, оснащённой электрическим нагревателем (ТЭНом) или водяным теплообменником.
Устройство используется совместно с выносной панелью управления ПУ-3. Монтаж контроллера выполняется на пластиковые стойки, входящие в комплект поставки. Установка возможна как внутри корпуса вентиляционной установки, так и в электрощите — при этом важно обеспечить надёжную фиксацию печатной платы.
Размеры контроллера (платы):
- Длина: 122 мм
- Ширина: 70 мм
- Минимальное расстояние от основания до платы: 15 мм (с учётом высоты стойки)
Для монтажа платы необходимо просверлить отверстия диаметром 4,3–4,5 мм на заранее подготовленной поверхности в корпусе установки или в выбранной точке установки.
Тип используемого нагревателя задаётся с помощью рычажка на DIP-переключателе, установленного на плате контроллера.
Описание клемм контроллера М3-Сити
| Клеммники контроллера М3-Сити | Описание |
| A,B,C,+12 | Подключение к панели управления ПУ-3 |
| A,B,C | Подключение внешний MODBUS |
| Заслонки | Подключение заслонок (220В) Релейный выход (5A, 250AC) |
| Насос | Подключение насоса (220В) Релейный выход (5A, 250AC) |
| F,N | Питание контроллера ~ 220В, 50Гц |
| Tкан. | Подключение канального датчика температуры NTC 10k |
| T.внешн. | Подключение уличного датчика температуры NTC 10k |
| T.обр.воды | Подключение датчика температуры обратной воды, NTC 10k |
| DI 1 | Авария вентилятора приточного (НЗ- состояние при штатной работе) |
| DI 2 | Авария вентилятора вытяжного (НЗ- состояние при штатной работе) |
| DI 3 | Угроза замерзания по термостату / перегрев электронагревателя (НЗ- состояние при штатной работе) |
| DI 4 | Засорение входного фильтра (НЗ- состояние при штатной работе) |
| DI 5 | Сигнал ПОЖАР (НЗ- состояние при штатной работе) |
| DI_com | Общий для цифровых входов DI 1. .DI 5 |
| ПВ 0..10В | Аналоговый Выход 0-10В на приточный вентилятор |
| ВВ 0..10В | Аналоговый Выход 0-10В на вытяжной вентилятор |
| Клапан 0..10В | Аналоговый Выход 0-10В на электропривод водяного клапана |
| SSR | Выход на твердотельное реле, 3-32 VDC. Обязательно использовать радиатор охлаждения совместно с твердотельным реле. |
Интерфейсные разъемы и кнопки:
| USB 2.0 разъем | 1шт. Для обновления ПО с флешкарты |
| Ethernet разъем | 1шт. |
| Кнопка | 1шт. Для сброса настроек контроллера |
