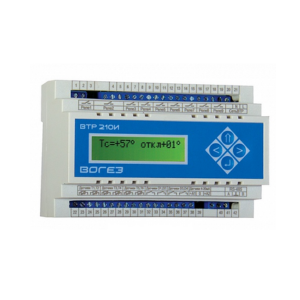

Мультипрограммный контроллер ВТР 210И (датчик)
Мультипрограммный контроллер ВТР 210И (датчик) предназначен для автоматического поддержания температуры горячей воды на выходе теплообменника, регулирования работы отопительных систем и управления приточной вентиляцией.
Используя ВТР 210И, можно рационально расходовать тепловую энергию и поддерживать комфортные условия в помещениях.
Этот контроллер также выполняет функцию температурного регулятора в системах управления технологическими процессами.
Одним из главных преимуществ ВТР 210И является встроенный набор стандартных программ, хранящихся в микропроцессоре.
Благодаря этому пользователю достаточно выбрать нужный режим на клавиатуре, чтобы активировать необходимые функции под конкретные задачи.
Особенности ВТР 210И
- 10 программ, задаваемых пользователем с клавиатуры контроллера, в зависимости от функционального назначения;
- 2 контура регулирования; автоматическая настройка коэффициентов регулирования;
- 8 релейных выходов для управления основным и резервным насосами, а также регулирующим клапаном в каждом из контуров;
- дополнительный релейный выход для подключения аварийной сигнализации(отказ насосов, отказ датчиков температуры, выход регулируемых и контролируемых температур за заданные пределы);
- 6 каналов измерения температуры для датчиков Pt500, Pt1000 с автоматическим определением температурной характеристики;
- 4 входа для подключения контактных датчиков контроля работы насосов;
- 2 аналоговых входа для подключения датчиков давления (перепада давления) с токовым сигналом 4-20 мА;
- энергонезависимый архив всех измеряемых температур (3250 значений с задаваемым интервалом записи от 1 до 30 мин);
- интерфейс RS485, RS232;
- габаритные размеры 130х90х65.
Основные функции ВТР 210И
Управление контуром отопления
- Поддержание задаваемого пользователем температурного графика отопления, с количеством контрольных точек от двух до восьми.
- Возможность снижения температуры смеси в заданное время по задаваемому пользователем недельному графику.
- Возможность задания режима включения - отключения контура отопления в зависимости от значения температуры наружного воздуха
- Контроль и управление (автоматический ввод резервного насоса при отказе основного) работой основного и резервного насосов системы отопления.
- Возможность задания пользователем аварийного состояния контактных датчиков контроля работы насосов (замкнут или разомкнут).
- Возможность задания пользователем режима «ресурс» для равномерной выработки ресурса насосов.
- Ограничение температуры обратной воды в соответствии с задаваемым графиком.
Управление контуром горячего водоснабжения
- Поддержание задаваемого пользователем значения температуры горячей воды в контуре ГВС.
- Возможность снижения температуры горячей воды или отключения ГВС с одновременным выключением циркуляционного насоса в заданное время по задаваемому пользователем недельному графику.
- Контроль (внешние контактные датчики в количестве до 2-х, в зависимости от выбранной проектировщиком технологической схемы) и управление (автоматический ввод резервного насоса при отказе основного) работой основного и резервного насосов системы ГВС.
- Возможность задания пользователем аварийного состояния контактных датчиков контроля работы насосов (замкнут или разомкнут). Защита насосов от «сухого» хода.
- Возможность задания пользователем режима «ресурс» для равномерной выработки ресурса насосов.
- Возможность ограничения температуры обратной воды. Возможность задания пользователем режима «дезинфекция».
Управление системой подпитки
- Поддержание давления в нагреваемом контуре на заданном уровне.
- Контроль работы основного резервного насосов через внешний контактный датчик.
- Управление работой основного и резервного насосов. Защита насосов от «сухого» хода.
- Возможность задания пользователем аварийного состояния контактных датчиков контроля работы насосов (замкнут или разомкнут).
- Возможность задания пользователем режима «ресурс» для равномерной выработки ресурса насосов.
Управление основным и резервным насосами
- Контроль работы основного резервного насосов через внешний контактный датчик.
- Управление работой основного и резервного насосов. Защита насосов от «сухого» хода.
- Возможность задания пользователем аварийного состояния контактных датчиков контроля работы насосов (замкнут или разомкнут).
- Возможность задания пользователем режима «ресурс» для равномерной выработки ресурса насосов.
Управление установкой приточной вентиляции
- Поддержание постоянной заданной температуры приточного воздуха.
- Автоматическое (по задаваемому пользователем графику) или ручное (посредством коммутирующего устройства) включение или выключение системы.
- Защита системы от превышения температуры обратной воды.
- Защита калорифера от замораживания.
- Прогрев калорифера при включении системы вентиляции.
- Прогрев жалюзи при включении системы вентиляции при отрицательных значениях температуры наружного воздуха.
- Отключение вентилятора при срабатывании датчика пожарной сигнализации, датчика фильтра или датчика контроля работы вентилятора.
- Автоматическое (по температуре наружного воздуха) или ручное переключение сезонов работы системы «ЗИМА» или «ЛЕТО».
- Контроль (внешний контактный датчик) и управление (автоматический ввод резервного насоса при отказе основного) работой основного и резервного насосов.
- Защита насосов от «сухого» хода (внешний контактный датчик).
- Возможность задания пользователем аварийного состояния контактных датчиков контроля работы и защиты насосов (замкнут или разомкнут).
- Возможность задания пользователем режима «ресурс» для равномерной выработки ресурса насосов.
Технические характеристики ВТР 210И
| Количество выходов для управления исполнительными устройствами (клапанами с трехпозиционным управлением) | 2 |
| Количество выходов для управления насосами | 4 |
| Тип датчиков температуры | Погружной (ТП) и наружного воздуха(ТН) ТСП(Pt500), ТСП (Pt1000), α=0,00385 °С-1 |
| Диапазон измеряемых температур | от - 50оС до +150оС |
| Дискретность задания температуры | 1оС |
| Количество каналов контроля температуры | 6 |
| Количество входов для контактных датчиков | 4 |
| Количество аналоговых ходов 4-20 мА | 2 |
| Выход сигнала "АВАРИЯ" | 1 |
| Архив всех контролируемых температур | 3250 значений с интервалом записи 1 мин |
| Время автоматической настройки коэффициентов регулирования; мин, не более | 30 |
| Параметры выходов | Релейные, 250В, до 8А, COSΦ = 1 |
| Интерфейс | RS-485, RS-232** |
| Напряжение питающей сети | 220 В, 50 Гц |
| Потребляемая мощность, Вт, не более | 4 |
| Температура окружающей среды | от +1оС до +55оС |
| Относительная влажность | до 80% |
| Степень защиты | IP20 |
| Габаритные размеры, мм, не более | 139x90x65 |
| Масса, кг, не более | 0,8 |
Примеры схем подключения ВТР

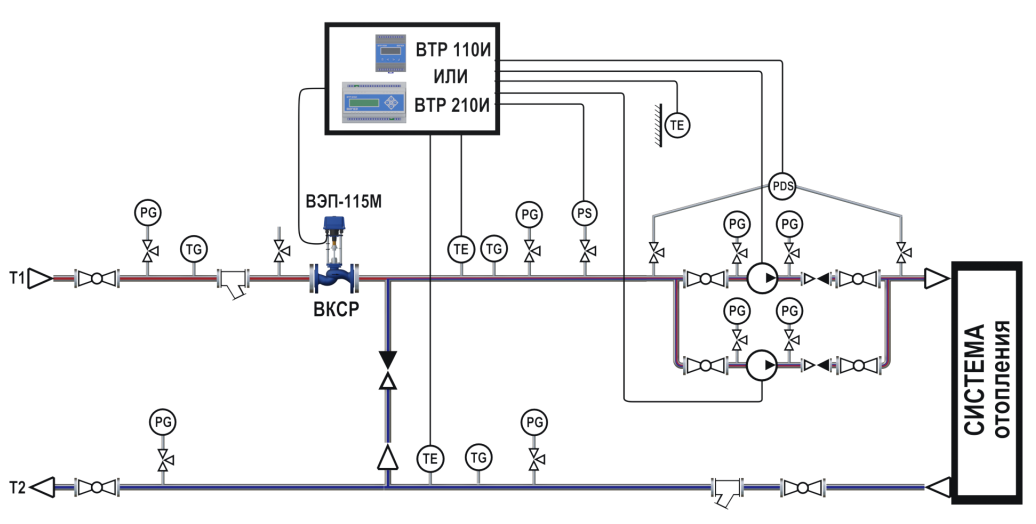

Пример схемы подключения ВТР в системе управления одним зависимым контуром отопления:

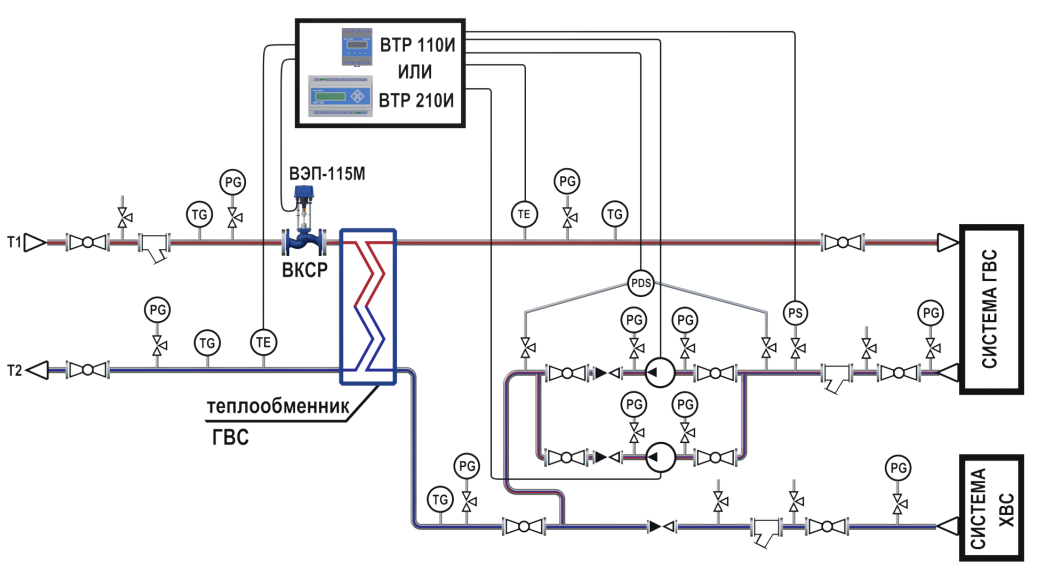

Пример схемы подключения ВТР в системе управления одним контуром ГВС:

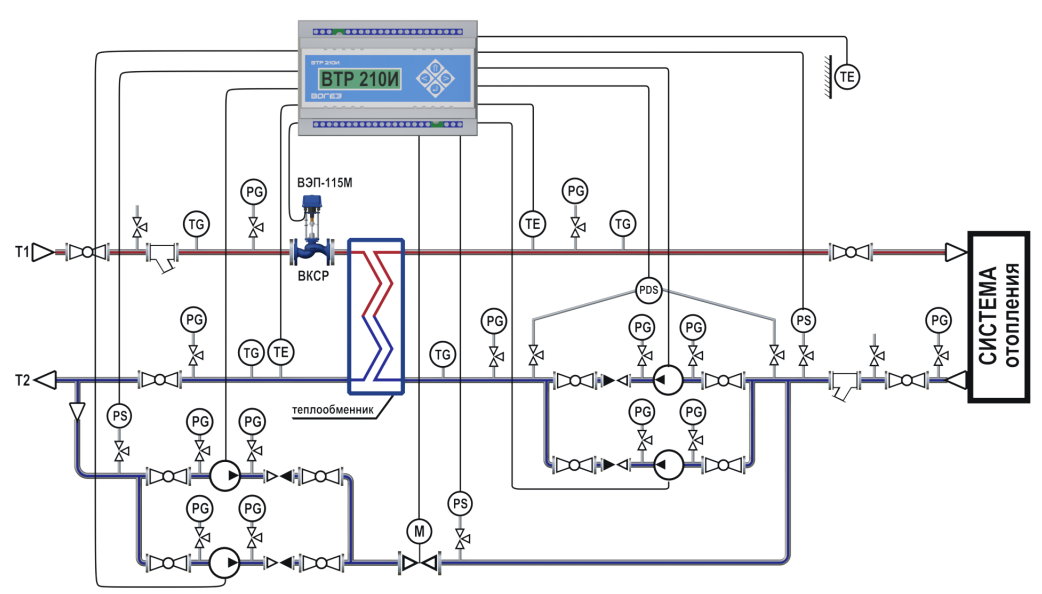

Пример схемы подключения ВТР в системе управления одним независимым контуром ОТП и контуром подпитки:

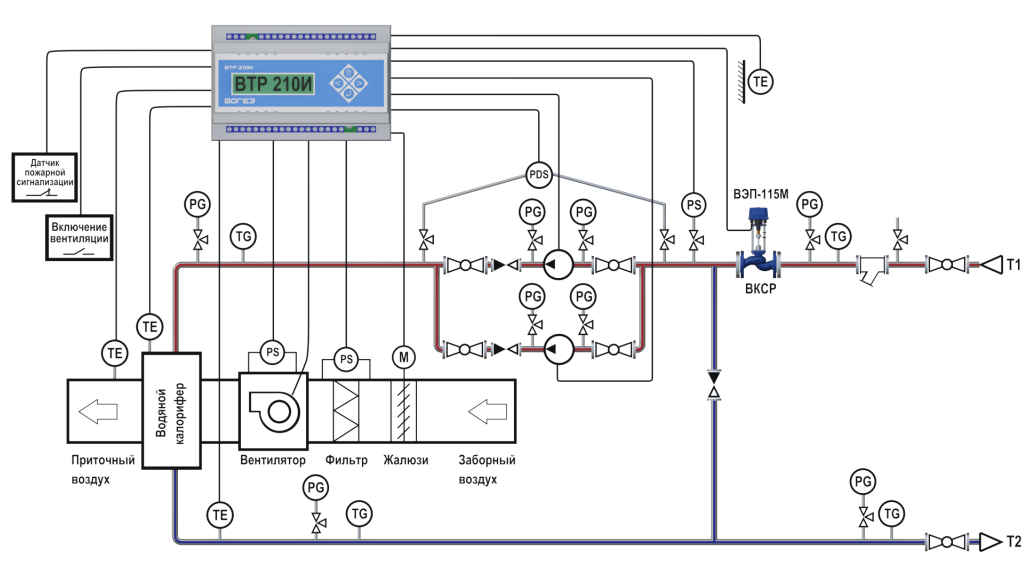

Пример схемы подключения ВТР в системе управления приточной вентиляцией:
