Датчик-реле уровня жидкости ДРУ-1ПМ
Датчик-реле уровня жидкости ДРУ-1ПМ предназначен для контроля верхнего или нижнего уровня жидкостей, неагрессивных к стали марки 12Х18Н10Т (ГОСТ 5632), с кинематической вязкостью до 220 сСт и плотностью в диапазоне от 0,8×10³ до 1,2×10³ кг/м³.
Устройство применяется в автоматических системах управления инженерным оборудованием и рассчитано на эксплуатацию в помещениях, где отсутствует риск образования взрывоопасных газо- или паровоздушных смесей, а также конденсации влаги.
ДРУ-1ПМ не обладает пожароопасными свойствами — не горит и не воспламеняется самостоятельно.
Изделие соответствует климатическому исполнению УХЛ, категория размещения 2 по ГОСТ 15150, при этом рабочий температурный диапазон определён в таблице 1. Датчик-реле относится к однофункциональным устройствам, подлежащим ремонту и восстановлению.

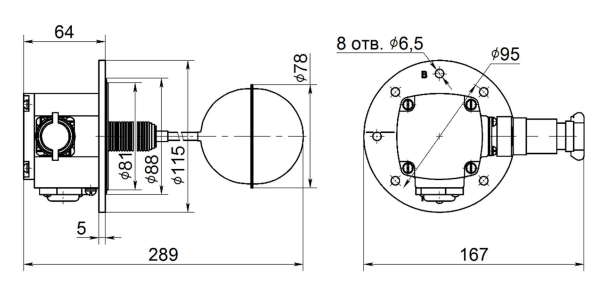

Габаритные и установочные размеры датчика-реле двухпозиционного ДРУ-1ПМ
Технические характеристики ДРУ-1ПМ
| Параметр (характеристика) датчика-реле ДРУ-1ПМ | Значение параметра (характеристики) |
| Дифференциал | не более 25 мм |
| Климатическое исполнение | У категории размещения 2 по ГОСТ 15150 |
| Температура окружающего воздуха, Тос | -60..+70°С |
| Относительная влажность воздуха при температуре +40°С | 98% (без конденсации влаги) |
| Коммутационная способность электрических контактов датчика-реле | — от 0,5 до 4 А постоянного тока с активной нагрузкой, при напряжении от 3 до 30 В; — от 0,5 до 2 А постоянного тока с индуктивной нагрузкой (t<0,015 с) при напряжении от 3 до 30 В; — до 3 А переменного тока с активной нагрузкой, при напряжении до 250 В; 50 Гц; — до 2 А переменного тока с индуктивной нагрузкой (cos γ > 0,5) при напряжении 250 В, 50 Гц. |
| Максимальная коммутируемая мощность | при постоянном токе, 70 В·А при переменном токе, 300 В·А |
| Устойчивость к механическим воздействиям | группа исполнения N4 по ГОСТ Р52931 |
| Степень пылевлагозащиты | IP54 по ГОСТ 14254, под заказ IP65 для модели ДРУ-1ПМГ |
| Масса прибора | не более 1,4 кг |
| Гарантийный срок | 24 месяца со дня ввода в эксплуатацию |
| Габаритные размеры в упаковке | 330х120х120мм |
Параметры жидкостей, контролируемых ДРУ-1ПМ
| Контролируемая жидкость | Параметры контролируемой жидкости | |||
| Температура жидкости Тис | Рабочее избыточное давление | Вязкость динамическая | Плотность | |
| Вода, вода с хромпиком от 1,1 до 1,6% по весу воды | +6…+105 °С | 0,8 МПа (8 бар, 8 кгс/см2) |
2,4 Па.с | 0,8…1,2 г/см3 |
| Дизельное топливо | -50…+60°С | |||
| Авиационное топливо | +6…+150°С | |||
| Другие жидкости | -50…+160°С | |||
