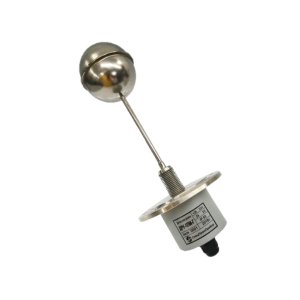

Датчик-реле уровня жидкости ДРУ-1ПМ-Г
Датчик-реле уровня жидкости ДРУ-1ПМ-Г предназначен для контроля верхнего или нижнего уровня жидкостей, неагрессивных к стали 12Х18Н10Т по ГОСТ 5632. Устройство эффективно работает с жидкостями, имеющими кинематическую вязкость до 220 сСт и плотность в пределах от 0,8×10³ до 1,2×10³ кг/м³.
Данный датчик-реле применяется в автоматических системах управления инженерным оборудованием и рассчитан на эксплуатацию в условиях, исключающих образование взрывоопасных газо- или паровоздушных смесей, а также конденсации влаги.
Устройство не является источником воспламенения и не поддерживает горение.
Соответствует климатическому исполнению УХЛ, категория размещения 2 по ГОСТ 15150, и предназначен для работы при температурных условиях, приведённых в таблице 1.
ДРУ-1ПМ-Г представляет собой однофункциональное устройство, пригодное к ремонту и восстановлению.

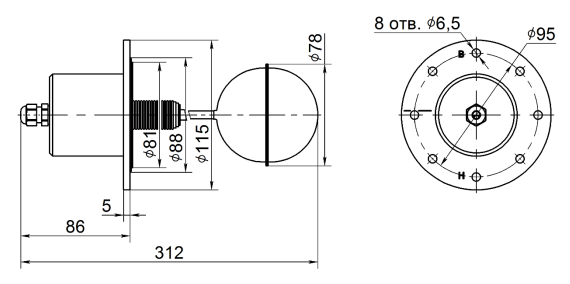

Габаритные и установочные размеры датчика-реле двухпозиционного ДРУ-1ПМ-Г
Технические характеристики ДРУ-1ПМ-Г
| Наименование параметра | Значение параметра |
| Температура окружающего воздуха, °С: - верхнее значение - нижнее значение |
УХЛ 2 +60 -60 |
| Относительная влажность воздуха: | 98 % при температуре (35±2) °C |
Параметры контролируемых сред
| Наименование контролируемой среды | Параметры контролируемой среды | |
| Температура, °C | Давление, МПа | |
| Пресная вода с хромпиком от 1 до 1,6 % по массе воды | от 6 до 125 °C | 0,8 |
| Дизельное топливо ГОСТ 305-82 | от минус 50 до плюс 60 °C | |
| Масла марок МС-20, МК-22 ГОСТ 21743-76 |
от 6 до 105 °C | |
| Жидкости 133-257, 131-209 и другие жидкости | от минус 50 до плюс 160 °C | |
Электрическая нагрузка на контакты выходного реле датчика-реле
| Напряжение, В | Коммутируемый ток | Нагрузка | Максимальная коммутируемая мощность | ||
| Сила тока, А | Род тока | ||||
| От 3 до 30 | От 0,5 до 4,0 | постоянный | – | активная | 70 В·А |
| От 3 до 30 | От 0,5 до 2,0 | постоянный | – | индуктивная, t≤0,015 с | |
| До 250 | До 2,0 | переменный, 50 Гц |
– | индуктивная (cos φ=0,5) | 300 В·А |
| До 250 | До 3,0 | переменный, 50 Гц |
– | активная | |
