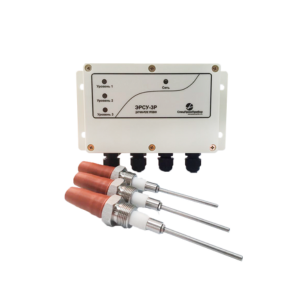

Датчик-реле уровня жидкости ЭРСУ-3Р
Датчик-реле уровня жидкости ЭРСУ-3Р (далее — датчик-реле) предназначен для контроля одного, двух или трёх предельных уровней электропроводных жидкостей по трём независимым каналам — как в одном, так и в разных резервуарах.
Устройство включает в себя передающий преобразователь (ППР) и три кондуктометрических датчика.
Датчик-реле обеспечивает подачу визуальных и релейных сигналов при достижении заданных уровней жидкости.
По типу используемой энергии в канале передачи данных устройство относится к электрическим приборам.
По устойчивости к климатическим условиям датчик-реле соответствует исполнению УХЛ:
- для передающего преобразователя — категория размещения 3 или 4;
- для самих датчиков — категория 2, при этом диапазон рабочих температур указан в таблице 2.
При оформлении заказа необходимо указать:
- наименование устройства;
- условное обозначение;
- исполнение датчиков и длину погружаемой части каждого из них.
Пример записи при заказе:
«Датчик-реле уровня ЭРСУ-3Р-УХЛ4-1-0,6м/0,6м/0,6м» — означает климатическое исполнение УХЛ4, датчики исполнения 1 с погружаемой длиной по 0,6 метра каждый.
Технические характеристики ЭРСУ-3Р
| Наименования характеристики | Значения параметров |
| Выходной сигнал | переключающие контакты реле |
| Нагрузка на контакты выходного реле | Ток: 0,5-2,5 А Частота: 50, 60 Гц Напряжение 12-250 В |
| Верхнее значение сопротивления срабатывания | 5000 Ом |
| Длина линии связи между датчиками и передающим преобразователем при сопротивлении каждой жилы до 20 Ом | 1000 м |
| Параметры питания (номинальное значение): напряжение переменного тока | 220-15% В, 380-15% В |
| Частота | 50, 60 Гц |
| Потребляемая мощность | не более 7,0 В·А |
| Масса преобразователя передающего | не более 1,0 кг |
| Масса датчиков | не более 0,65 кг |
| Гарантийный срок | 1 год |
| Полный средний срок службы | 12 лет |
Эксплуатационные характеристики датчика-реле ЭРСУ-ЗР
| Материал датчика | Параметры контролируемой среды | Длина погружаемой части датчика, L | Исполнение | |||
| Материал электрода, погружаемого в контролируемую среду | Материал изолятора | Температура контролируемой среды | Рабочее давление, не более | Удельная проводимость | ||
| Сталь 12Х18Н10Т | Фторопласт 4 ГОСТ 10007 или фторопласт 40 ЛД-2 ТУ301-05-17-89 | не более 200 °С | 2,5 МПа | не менее 0,015 см/м | 0,6 м при вертикальном монтаже или 0,1 м при горизонтальном монтаже |
1; 3 |
| Керамика | не более 250 °С | 6,3 МПа | 4.1 | |||
| 2,5 МПа | 4.2 | |||||
