Ультразвуковой регулятор уровня УЗР-1(И)
Ультразвуковой регулятор уровня УЗР-1(И) предназначен для контроля и автоматического регулирования уровня некипящих жидкостей, не агрессивных к нержавеющей стали марки 12Х18Н10Т. Устройство может применяться как в стационарных, так и в судовых системах, включая объекты атомной энергетики (ОАЭ).

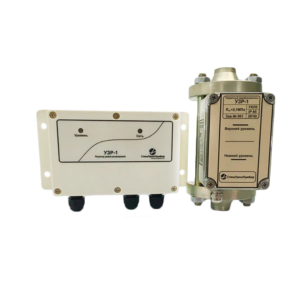

В состав регулятора входят вторичный преобразователь (ВП) и акустический датчик (АД).
Устройство обеспечивает световую индикацию и формирует дискретные управляющие сигналы при отклонении уровня жидкости за установленные пределы.
Принцип работы основан на импульсном ультразвуковом зондировании с временной и частотной селекцией. Система сравнивает время прохождения ультразвукового импульса через измерительный зазор в чувствительном элементе датчика, заполненный контролируемой средой, с эталонным временным интервалом, формируемым внутри регулятора.
Технические характеристики УЗР-1(И)
| Наименование фактора | Нормы для исполнения | |||
| преобразователь передающий ППР | ПП преобразователь первичный ПП | |||
| УХЛ | ОМ | Т | ||
| Температура окружающего воздуха (Тос), °С: | ||||
| — верхнее значение | +40 | +55 | +50 | +70 |
| — нижнее значение | -30 | -30 | -10 | -50 |
| Относительная влажность воздуха, % | Относительная влажность воздуха, % | 98 % при 35 °C(без конденсации влаги) | 100 % при 35 °C (с конденсацией влаги) | |
| Атмосферное давление, кПа (мм рт. ст) |
- | 84…106,7 (630…800) | ||
| Параметры питания (номинальные значения) | — напряжение переменного тока, В …220; — частота переменного тока, Гц …50 |
| Допустимые отклонения параметров питания от номинальных значений | — напряжения переменного тока, В …(+22; -33); — частоты переменного тока, Гц …(±1) |
| Потребляемая мощность, В·А, не более: | 6 |
| Напряжение в искробезопасной цепи, В, не более | 12 |
| Ток короткого замыкания в искробезопасной цепи, мА, не более | 120 |
| Параметры линии связи между ПП и ППР | |
| сопротивление, Ом, не более | 20 |
| индуктивность, мГн, не более | 0,2 |
| емкость, мкФ, не более | 0,1 |
| Предельная электрическая нагрузка на контакты выходных реле | постоянный ток 5 А, напряжение 24 В (резистивная нагрузка); переменный ток 5 А, напряжение 250 В (резистивная нагрузка); переменный ток 2 А, напряжение 250 В (индуктивная нагрузка, соs φ≥0,75); коммутируемая мощность для взрывобезопасного исполнения В·А, не более 100. |
| Дифференциал срабатывания датчика уровня, мм | 45±5 |
| Масса | ПП, кг, не более … 3,0; ППР, кг, не более … 1,5 |
| Степень защиты от механических воздействий | N3 по ГОСТ 12997-84 |
| Степень защиты прибора от воздействия пыли и воды (пылевлагозащита) | IP54 по ГОСТ 14254-96 |
| Класс защиты по электробезопасности | ППР — 0I по ГОСТ 12.2.007.0-75; ПП – III по ГОСТ 12.2.007.0-75 |
| Наименование фактора | Нормы для исполнения | ||
| ПП (УХЛ5) | ППР (УХЛ4) | ||
| 1 | Температура окружающего воздуха, °С | ||
| нижнее значение | -50 | +1 | |
| верхнее значение | +80 | +40 | |
| 2 | Относительная влажность воздуха, % | 95±3 при плюс 35 °C (без конденсации влаги) | |
| 3 | Атмосферное давление, кПа (мм рт. ст.) | 84…106,7 (630…800) | |
