Шкаф управления клапанами ШУПКxП-220-24
Шкаф управления клапанами ШУПКxП-220-24 предназначен для работы в непрерывном круглосуточном режиме.
Автоматическое закрытие огнезадерживающих клапанов в зоне удаления дыма осуществляется по сигналу от внешнего управляющего устройства.
Шкаф обеспечивает индикацию состояния каждого клапана и активации системы противодымной защиты. Встроенные автоматические устройства и коммутационные элементы защищают систему от перегрузок и коротких замыканий.
Шкаф предназначен для установки только в закрытых помещениях и не подходит для использования во взрывоопасных зонах, а также в условиях воздействия агрессивных веществ или пыли.
Устройство шкафа ШУПКxП-220-24

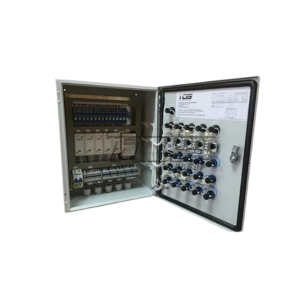

Шкаф состоит из металлического корпуса настенного исполнения и передней панели (двери) с элементами индикации и управления.
На задней стенке корпуса установлена монтажная панель с расположенными на ней электрическими аппаратами.
В нижней части монтажной панели установлены блоки зажимов для внешних подключений. Кабели вводятся в корпус снизу.
На передней панели расположены:
- Световой индикатор [Питание] (зелёный). Включается при подаче электропитания на ввод шкафа;
- Световой индикатор [Пожар](красный). Включается при подаче команды управления;
- Кнопка управления [СБРОС] для возврата клапанов в дежурное состояние.
- Световые индикаторы [Норма] (зелёный);
- Световые индикаторы [Сработка] (жёлтый);
Схема подключения линии электропитания и линии пускового сигнала
Технические характеристики ШУПКxП-220-24
| Наименование параметра | Единицы измерения | Значение |
| Количество источников электропитания (вводных линий) | 1 | |
| Количество управляемых электроприводов клапанов | В зависимости от заказа | |
| Номинальное напряжение электропитания шкафа | В | ~220 |
| Допустимое отклонение напряжения электропитания | % | +15 / минус 20 |
| Номинальная частота сети | Гц | 50±1 |
| Потребляемая шкафом мощность (без учёта потребления клапанов) | Вт | 20 |
| Номинальное напряжение электропитания привода клапана | В | ~220 |
| Максимальный ток потребления привода клапана | А | 0,250 |
| Тип электродвигателя привода | Электромеханический с возвратной пружиной | |
| Сопротивление изоляции между сетевыми выводами и винтом заземления, не менее | МОм | 20 |
| Конструкция шкафа по группе механического исполнения М4 | ускорение – 3g; длительность удара – 2 мс | |
| Степень защиты оболочки от воздействия окружающей среды | IР54 | |
| Категории размещения по климатическому исполнению | УХЛ3 | |
| Предельная температура рабочей окружающей среды | от минус 10ºС до плюс 40ºС | |
| Предельная относительная влажность окружающей среды | 98% (при плюс 25ºС) | |
| Группа соответствия условиям транспортирования и хранения | 3 | |
| Предельная температура хранения | от минус 40ºС до плюс 50ºС | |
| Предельная влажность окружающей среды при хранении | 98% (при плюс 25ºС) | |
| Класс защиты человека от поражения электрическим током | 0I | |
| Степень жёсткости на помехоэмиссию и устойчивость к индустриальным радиопомехам по ГОСТ Р 53325-2009 | 2 | |
| Средняя наработка на отказ с учетом технического обслуживания | час | 30 000 |
| Средний срок службы, не менее | лет | 10 |
| Габаритные размеры, мм | 700х500х250 при кол-ве 36 клапанов | |
