Шкаф управления ТШУ

Шкафы управления ТШУ предназначены для автоматического контроля и регулирования подачи тепловой энергии в системах отопления и горячего водоснабжения, используемых в жилых, общественных и промышленных зданиях.

Благодаря встроенному интерфейсу RS-485, ТШУ могут интегрироваться в состав автоматизированных систем управления и систем сбора данных.

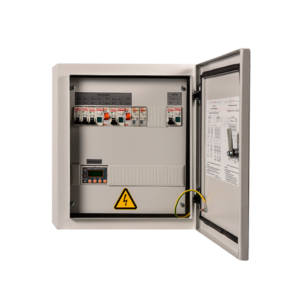

Конструктивно ТШУ представляют собой металлические корпуса типа ЩРН или ЩМП, предназначенные для установки модульного оборудования. Шкафы оснащены дверцами с замками, обеспечивающими удобный доступ к элементам управления.

Внутри размещены коммутационные устройства, модули управления, измерительные приборы, системы сигнализации, защиты и регулирования. Все компоненты смонтированы на общей основе с уже выполненными электрическими и механическими соединениями.

Шкафы построены на базе модулей TTR-01, TTR-02 и TTR-12, которые в автоматическом режиме:

принимают сигналы от внешних датчиков давления и температуры,
обрабатывают данные и отображают параметры на ЖК-дисплее,
выдают управляющие команды исполнительным механизмам в соответствии с заданной программой.

Основные технические характеристики ТШУ:

питание от сети ~220 В или ~380 В;
возможность подключения двух источников питания с автоматическим переключением на резерв;
отключение питания с индикацией наличия напряжения;
поддержание температуры воды в системе ГВС на заданном уровне;
регулирование температуры теплоносителя в зависимости от наружной температуры (по температурному графику) или параметров тепловой сети; защита от замерзания;
настройка температурных режимов с учетом рабочих и выходных дней (недельный график);
поддержание заданной температуры воздуха в помещениях;
трёхпозиционное управление регулирующим клапаном;
автоматическое или ручное управление насосами;
индикация работы насосов;
защита насосного оборудования от перегрузок и короткого замыкания;
защита от «сухого хода» (работы без теплоносителя);
автоматическое включение резервного насоса при отказе основного;
чередование работы насосов для равномерного износа;
настройка логики сигналов от датчиков неисправности насоса и отсутствия теплоносителя (по типу замкнуто/разомкнуто).

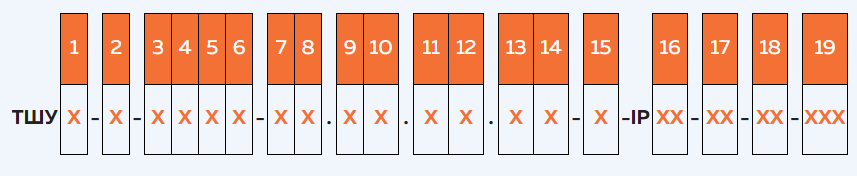

Маркировка шкафа управления

№	Параметр	Возможные значения
1	Тип датчиков температуры	буква “А” – Pt1000 отсутствие буквы – DS1820 (DS18B20)
2	Резервирование питания	1 – без резервирования 2 – два ввода электросети и автоматический ввод резерва
3	Функциональное назначение контура 1	0 – регулирование температуры отсутствует (управление насосами) 1 – система отопления 2 – система горячего водоснабжения 3 – система теплоснабжения вентиляции 4 – подпитка вторичного контура системы отопления или системы теплоснабжения вентиляции
4	Функциональное назначение контура 2
5	Функциональное назначение контура 3
6	Функциональное назначение контура 4
7	Управление основным насосом контура 1	0 – управление насосом отсутствует 1 – напряжение 230 В, 50 Гц, защита и управление до 0,3 кВт 2 – напряжение 230 В, 50 Гц, защита и управление до 0,5 кВт 3 – напряжение 230 В, 50 Гц, защита и управление до 1,0 кВт 4 – напряжение 230 В, 50 Гц, защита и управление до 1,5 кВт 5 – напряжение 400 В, 50 Гц, защита и управление до 0,5 кВт 6 – напряжение 400 В, 50 Гц, защита и управление до 1,0 кВт 7 – напряжение 400 В, 50 Гц, защита и управление до 2,0 кВт 8 – напряжение 400 В, 50 Гц, защита и управление до 3,0 кВт 9 – напряжение 400 В, 50 Гц, защита и управление до 4,0 кВт
8	Управление резервным насосом контура 1
9	Управление основным насосом контура 2
10	Управление резервным насосом контура 2
11	Управление основным насосом контура 3
12	Управление резервным насосом контура 3
13	Управление основным насосом контура 4
14	Управление резервным насосом контура 4
15	Наличие и тип интерфейса связи	2 – RS-485 (ModBus-RTU) 3 – RS-485 + Ethernet
16	Степень защиты оболочки шкафа управления	54 65
17	Конструктивное исполнение модуля управления*	01 – TTR-01 02 – TTR-02 (только для модификации ТШУА) 12 – TTR-12 (только для модификации ТШУА)
18	Управление подпиткой	отсутствие буквы – на релейной схеме либо отсутствует буква «П» – модулем управления
19	Конструктивное исполнение	отсутствие букв – корпус с внутренним расположением органов управления и индикации буквы «ЩМП» – корпус с внешним расположением органов управления и индикации
* - при исполнении 02 и 12 в шкафу также может присутствовать модуль управления TTR-01 в случаях, когда при применении двухконтурного модуля управления остается еще только один контур для управления.

Пример заказа:

Шкаф управления ТШУ-1-34-30.00-2-IP54-01

датчики температуры DS1820 (DS18B20);
один сетевой ввод электропитания;
один контур теплоснабжения вентиляции с одним насосом мощностью до 1,0 кВт, напряжением 230 В, частотой 50 Гц;
один контур подпитки вторичного контура системы теплоснабжения вентиляции без управления насосами;
интерфейс связи RS-485 (ModBus-RTU);
степень защиты оболочки IP54;
на базе модуля управления TTR-01D-230;
управление подпиткой вторичного контура системы теплоснабжения вентиляции на релейной схеме;
корпус с внутренним расположением органов управления и индикации.
датчик температуры ТДТ-100 (теплоносителя) - 2 шт;
датчик температуры ТДВ-60 (воздуха) - 1 шт.
