Шкафы управления ШУЗ

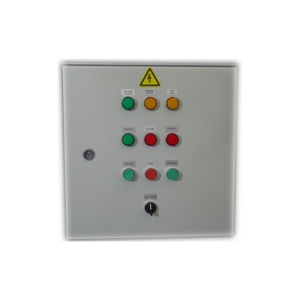

Шкафы управления электрозадвижкой ШУЗ предназначены для дистанционного, или местного управления одной однофазной электрозадвижкой мощностью до 1,1 кВт.

Шкаф может:

управлять электрозадвижками, любых производителей(AUMA, ГЗ и т.д.).
работать с приборами пожарного управления(ППУ), различных производителей(ПОТОК-3Н, Сигнал и т.д.) и может быть встроен, в любую систему пожарной автоматики.

Шкаф обеспечивает выдачу напряжения на «открытие задвижки» или «закрытие задвижки»:

при нажатии кнопок «ОТКРЫТЬ» или «ЗАКРЫТЬ»
при приеме дистанционного сигнала типа «сухой контакт», на открытие, или закрытие задвижки;
при приеме напряжения 12VDC, 24VDC
также, возможно изготовление шкафа, с управлением по протоколу ModBus RTU(а также для подключения к SCADA-системам).

Шкаф обеспечивает останов задвижки снятием напряжения управления задвижкой:

при нажатии кнопки «Стоп»
при приеме дистанционного сигнала контактного типа на останов задвижки.

Шкаф обеспечивает по каждому направлению возможность ручного отключения автоматического (дистанционного) управления задвижкой с обеспечением световой индикации об отключении. Защита электродвигателя задвижки, обеспечивается автоматическим выключателем. Питание цепей управления и сигнализации шкафа – 24VDC, благодаря встроенному блоку питания Mean Well.

Шкаф имеет клеммы, для подключения нагревательного элемента электрозадвижки, с отдельным автоматическим выключателем. По заданию заказчика, возможно исполнение шкафа, с выходом 4-20мА.

Шкаф обеспечивает:

прием сигналов о положении задвижки - «ОТКРЫТА», «ЗАКРЫТА», «ЗАКЛИНИВАНИЕ», а также световую индикацию положения: «ОТКРЫТА», «ЗАКРЫТА», «ЗАКЛИНИВАНИЕ».
контроль наличия напряжения цепей управления, световую сигнализацию «ПИТАНИЕ В НОРМЕ».
контроль целостности цепей электродвигателя задвижки и при их обрыве световую сигнализацию «НЕИСПРАВНОСТЬ ЭД».
питание цепей открытия и закрытия задвижек напряжением 1ф. 220В переменного тока, частотой 50Гц.

Максимальная выходная мощность цепей открытия - закрытия задвижек - до 1,1кВт.

Питание шкафа может осуществляется от двух независимых однофазных вводов 220В, 50Гц ("Основной" и "Резервный" -1 категория электроснабжения), с помощью встроенного блока автоматического ввода резерва(АВР*-указывается при заказе шкафа управления).и обеспечивает раздельную световую индикацию о наличии напряжения на рабочем и резервном вводах электроснабжения.

Степень защиты оболочки шкафа IP54, по ГОСТ 14254.

Шкаф изготавливается в исполнениях: ШУЗ-1-220, ШУЗ-2-220, ШУЗ-3-220, ШУЗ-4-220 для управления 1-ой, 2-мя, 3-мя и 4-мя задвижками соответственно. Базовое исполнение шкафа «Р» предназначено для работы с релейной автоматикой.

Шкаф собирается на комплектующих ведущих мировых брендов - Schnaider Electric, DEKraft, ABB, Finder, Klemsan, ATP, Andeli. Управление логикой работы шкафа производится с помощью блока релейной логики БРЛ-ШУЗ.
