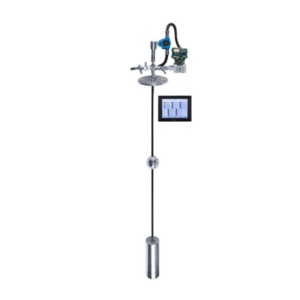

Система измерения массы СИМ ВЕКТОР

СИМ ВЕКТОР предназначена для высокоточного автоматизированного учета и контроля количества нефти и нефтепродуктов в резервуарных парках.

Система соответствует требованиям ГОСТ Р 8.587-2019 и подходит для коммерческого и технологического контроля на предприятиях нефтегазодобывающей, нефтеперерабатывающей, нефтехимической и других отраслей промышленности.

Принцип работы

Работа системы СИМ ВЕКТОР базируется на использовании косвенного метода статических измерений или гидростатического метода в зависимости от конфигурации.

Измерения проводятся в резервуарах, градуированных по ГОСТ 8.570-2000 и ГОСТ 8.346-2000, как под давлением, так и без него, с понтоном или без него, что обеспечивает высокую точность определения массы и объема продукта.

Назначение

СИМ ВЕКТОР предназначена для автоматизированного контроля массы и объема нефти, нефтепродуктов и сжиженных газов в резервуарах высотой от 1 до 20 м.

Система обеспечивает коммерческий и технологический учет, контроль уровней продукта и подтоварной воды, температуры и плотности, а также передачу данных на верхний уровень автоматизации.

Комплектация системы

Система включает многопараметрические уровнемеры ВЕКТОР-ДПТ и ВЕКТОР-ДТ для измерения уровня продукта, уровня раздела сред, температуры и гидростатического давления, а также вычисления средней плотности продукта. В состав входят промышленный контроллер с цветным сенсорным ЖК-дисплеем для опроса первичных преобразователей, обработки, хранения и отображения данных. Система обеспечивает контроль технологических процессов, ведение журнала событий, архивирование данных, расчет объема и массы продукта по ГОСТ Р 8.587-2019 и передачу информации в АСУ ТП верхнего уровня. Программное обеспечение верхнего уровня позволяет отображать данные, строить тренды и графики, а также формировать отчеты.

Структура системы

Система СИМ ВЕКТОР имеет многоуровневую архитектуру. Полевой уровень включает первичные преобразователи на каждом резервуаре для измерения уровня продукта, подтоварной воды, температуры и гидростатического давления. Средний уровень объединяет вторичные приборы, которые обрабатывают данные с нижнего уровня, вычисляют объемы и массу продукта, отображают информацию на сенсорных панелях и передают результаты на верхний уровень системы.

Функции среднего уровня

Средний уровень выполняет сбор и обработку сигналов с первичных преобразователей, расчет объема и массы продукта с учетом градуировочной таблицы и температуры, косвенное определение средней плотности продукта, ручной ввод данных лабораторного контроля плотности и балласта. Он обеспечивает непрерывное отображение уровня, объема, плотности, температуры и массы на дисплеях и мнемосхемах, построение трендов и графиков, ведение журнала событий и архивирование данных не менее 12 месяцев, контроль аварийных уровней наполнения и подтоварной воды, передачу информации на верхний уровень через ModBus-TCP, а также функции самодиагностики и проверки достоверности данных.

Верхний уровень системы

Опциональный верхний уровень включает SCADA-систему MasterSCADA, которая обеспечивает управление технологическими процессами, ведение журнала событий, архивирование данных и формирование отчетов. Система контролирует изменения настроек с сохранением истории вмешательств и позволяет пользователю редактировать мнемосхемы, форматы отчетов и протоколы.

Габаритные размеры СИМ ВЕКТОР

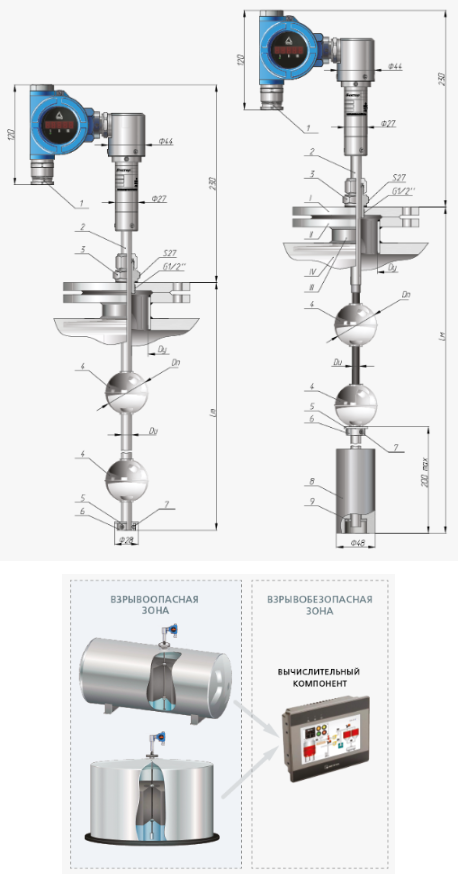

Исполнение 1 ВЕКТОР1000-ДТ и ВЕКТОР2000-ДТ

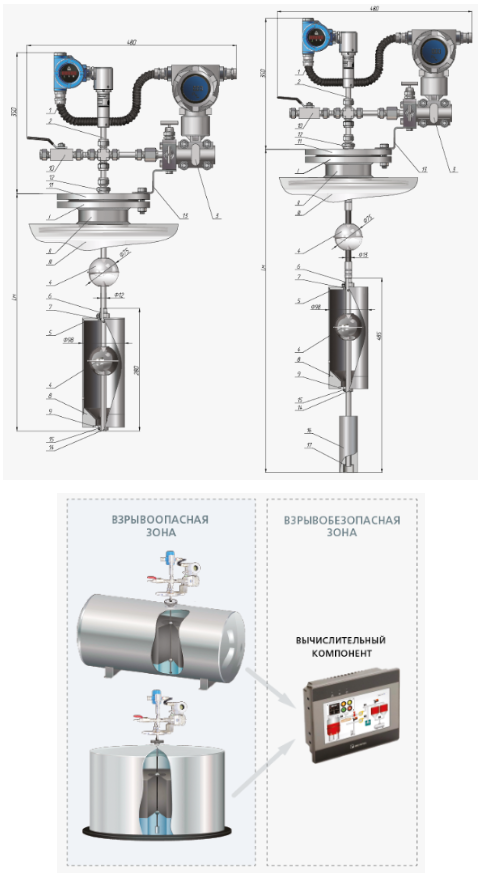

Исполнение 2 ВЕКТОР1000-ДПТ и ВЕКТОР2000-ДПТ

Технические характеристики СИМ ВЕКТОР
