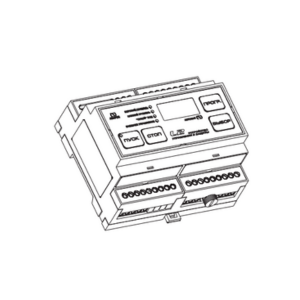

Устройство управления и защиты L2
Микропроцессорное устройство управления и защиты предназначено для управления и защиты любых трехфазных асинхронных электродвигателей переменного тока с короткозамкнутым ротором по командам оператора или сигналам от датчиков.
Устройство соответствует климатическому исполнению У категории 2 по ГОСТ15150-69 (эксплуатация в неотапливаемых помещениях или под навесом при температуре окружающего воздуха от минус 40 до плюс 40 С).
По способу защиты от поражения электрическим током прибор соответствует классу по ГОСТ изделия имеющие двойную или усиленную изоляцию и не имеющие элементов для заземления.
Особенности L2
- степень защиты от воды и пыли - IP по ГОСТ 14254-96;
- не является средством измерения и не требует обязательной сертификации;
- не предназначено для эксплуатации во взрыво- и пожароопасных помещениях.

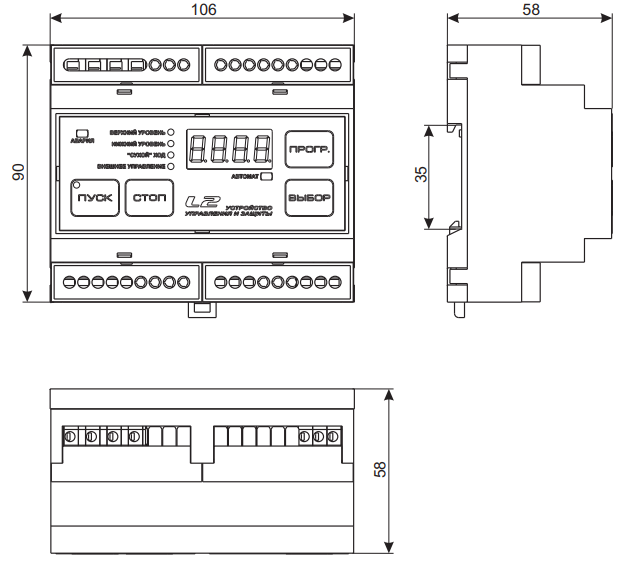

Габаритные размеры L2
Технические характеристики L2
| Количество подключаемых датчиков | 1 |
| Количество силовых каналов | 4 |
| Номинальное напряжение силовой цепи, В | ~380 |
| Число фаз | 3 |
| Частота тока питающего напряжения, Гц | 50 2 |
| Напряжение питания, В | ~1 0...270 |
| Номинальное напряжение цепей питания датчиков уровня, В | ~15 |
| Допустимые отклонения напряжения от номинального значения,% | +10 -15 |
| Максимальный измеряемый ток, А | |
| - датчики тока типа Т03(Т-7) | 90.0 |
| - датчики с унифицированным токовым выходом 5А | 600.0 |
| Максимальное измеряемое фазное напряжение, В | 300.0 |
| Потребляемая мощность, ВА, не более | 5 |
| Сечение подключаемых проводов, мм2 | 0,2...1,5 |
| Степень защиты корпуса | IP21 |
| Габаритные размеры, мм, не более | 120x90x60 |
| Масса, кг, не более | 0,5 |
| Способ монтажа | установка на DIN-рейку 35 мм |
Органы управления
