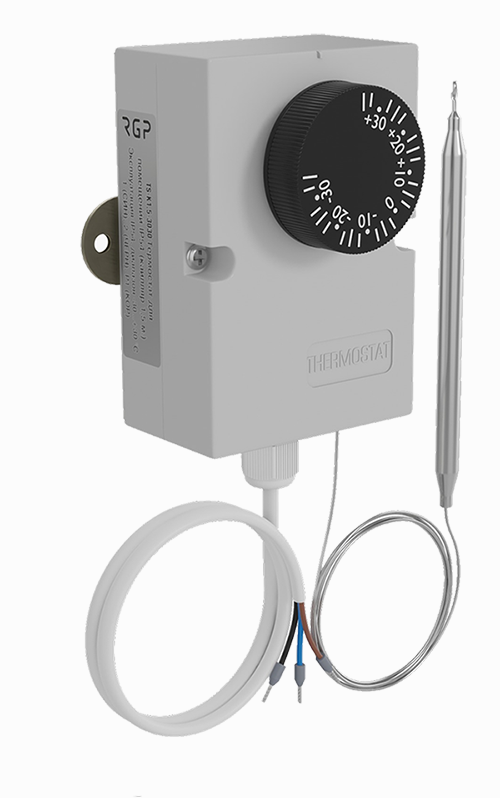

Регулирующие капиллярные термостаты TS-K1.5 с переключающим контактом SPDT предназначены для автоматического поддержания температуры в помещениях различного назначения. Термостат используется в системах автоматизации для управления исполнительными устройствами, а также для прямого включения исполнительных устройств. Диапазон измерения и регулировки 0…+60 °C и -35…+35 °C, корпус выполнен из пластика и изолирован от воздействий окружающей среды по стандарту не ниже IP54.
Работа термостата основана на свойстве объёмного температурного расширения. Чувствительным элементом является термобаллон. Жидкость, находящаяся в баллоне, нагревается, расширяется, и через капиллярную трубку избыточный объём переходит в сильфон. Сильфон термостата удлиняется и передаёт усилие на контактную группу, замыкается группа контактов, работающая на охлаждение. Когда температура среды понижается, жидкость в баллоне термостата остывает, сильфон уменьшается, давление с контакта пропадает, замыкается другая группа контактов, работающая на нагрев. Таким образом осуществляется автоматическое поддержание заданной температуры в системе.
Технические данные
| Диапазон регулирования: |
0…+60 °C и -35…+35 °C |
| Эксплуатация (рекомендуемая): |
-30…+50 °C |
| Точность срабатывания: |
2-4 °C |
| Дифференциал: |
1-2 °C |
| Сброс: |
автоматический |
| Защита корпуса: |
IP54 |
| Материал корпуса: |
ABS-пластик |
| Размеры корпуса: |
106x85x48 мм |
| Материал капилляра: |
стальная трубка |
| Наполнитель капилляра: |
парообразный |
| Длина капилляра и кабеля: |
1.5 (Ø 2 мм) и 0.5 метра |
| Ввод кабеля: |
PG 7, кабель диаметром 2-7 мм |
| Контактная нагрузка: |
P1-1 16 А, P1-2 4 А, 230 В AC |
| Контактная группа: |
SPDT (COM-NO-NC) |
| Подключение: |
клеммы, провод 3х0,5 мм2 |
| Монтаж: |
на стену с помощью монтажной пластины |
| Комплектность: |
монтажная пластина, РЭ (паспорт) |
| Срок службы: |
не менее 5 лет, 105 циклов |

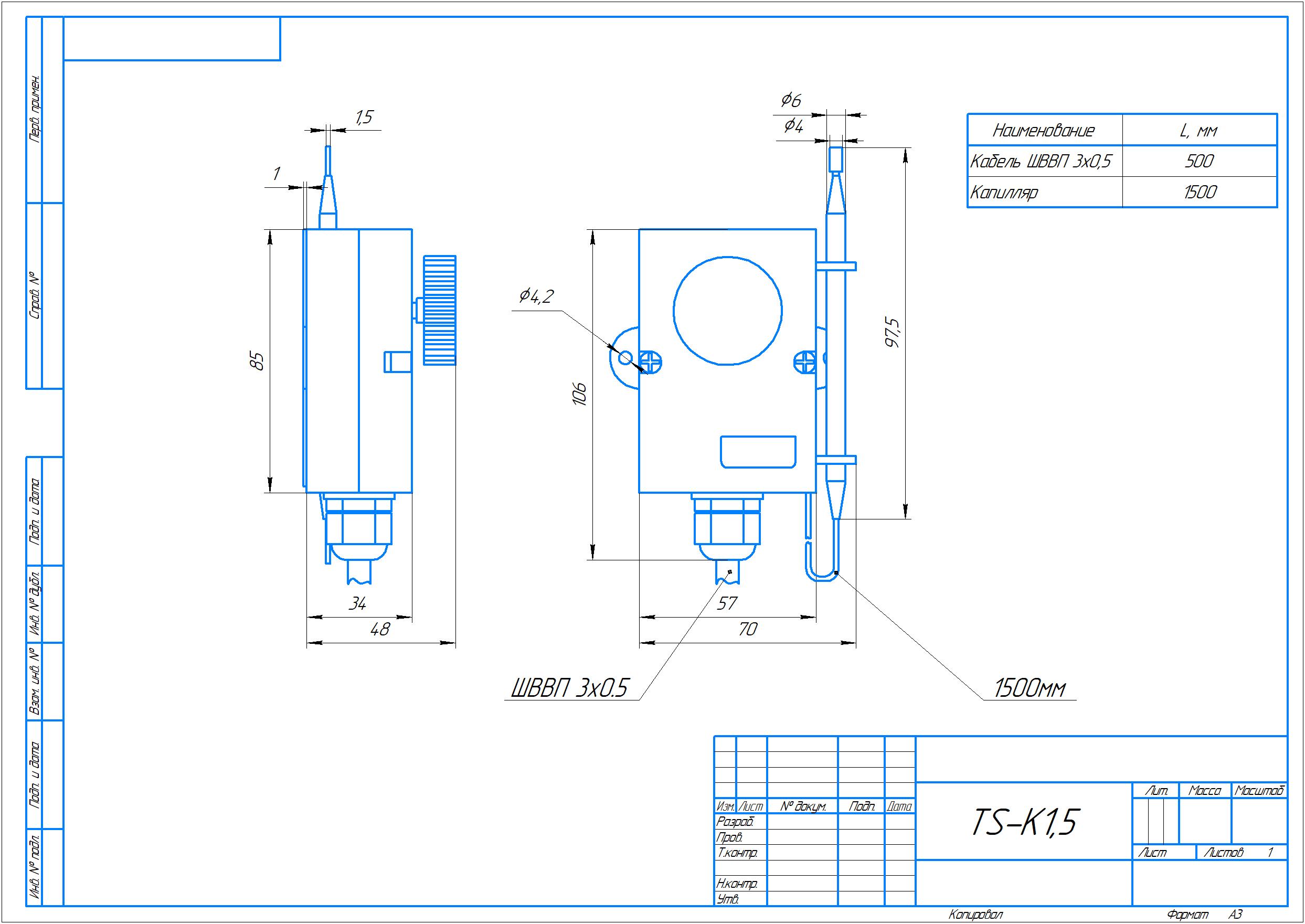

Чертеж
Аналоги
| Тераинвест |
ДТКБ-2000 |
| Danfoss |
UT 72 |
| Вираж |
Х1035 |
| ZEISSLER |
TC-E-0090F |
Артикулы
| TS-K1.5-060 |
Термостат для помещений IP54 (капилляр 1,5 м, диапазон 0…+60 °C) |
| TS-K1.5-3535 |
Термостат для помещений IP54 (капилляр 1,5 м, диапазон -35…+35 °C) |
