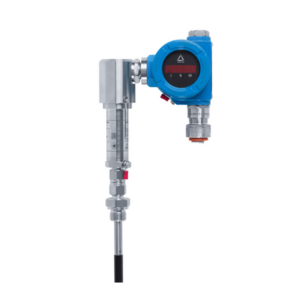

Уровнемеры многопараметрические ВЕКТОР
Многопараметрические уровнемеры ВЕКТОР, выпускаемые по ТУ 4214-001038352196-2016, предназначены для точного контроля уровня жидкостей и границы раздела сред в резервуарах.
Эти датчики обеспечивают надежный мониторинг технологических процессов на нефтебазах, резервуарных парках и промышленных объектах, где важна высокая точность измерений и безопасность эксплуатации.
Принцип работы
Уровнемеры функционируют на основе магнитострикционного поплавкового принципа. Поплавок с постоянным магнитом перемещается вдоль жесткого или гибкого зонда в зависимости от уровня жидкости, что позволяет формировать точный измерительный сигнал для обработки в системе управления.
Назначение
Устройства ВЕКТОР предназначены для непрерывного измерения уровня одно- и многофазных жидкостей, а также для определения границы раздела сред.
Они обеспечивают оперативный контроль состояния продукта и позволяют интегрировать данные в системы автоматизированного управления технологическими процессами.
Комплектация
Уровнемеры оснащены стандартными интерфейсами 4…20 мА, HART и RS-485 ModBus RTU. Исполнение может быть взрывозащищённым: 0Ex ia IIB T1…T5 Ga X или 1Ex ia/db IIB T1…T5 Ga/Gbx.
Применяются двухпроводная или четырёхпроводная схемы подключения, местная индикация через пятиразрядный светодиодный цифровой дисплей, жесткий или гибкий зонд, а также поплавки разной плотности для измерения уровня многофазных жидкостей (до 3 штук).
Возможны варианты присоединения: фланцевое, футорка, Tri-Clamp, с кабельными вводами под металлорукав или бронированный кабель.
Настройка и обслуживание
Настройка уровнемеров выполняется с использованием терминальной программы «ПЛП Терминал» или HART-коммуникатора.
Также предусмотрена возможность обновления встроенного программного обеспечения до актуальной версии через стандартные цифровые интерфейсы, что обеспечивает поддержание функционала и надежность работы оборудования.

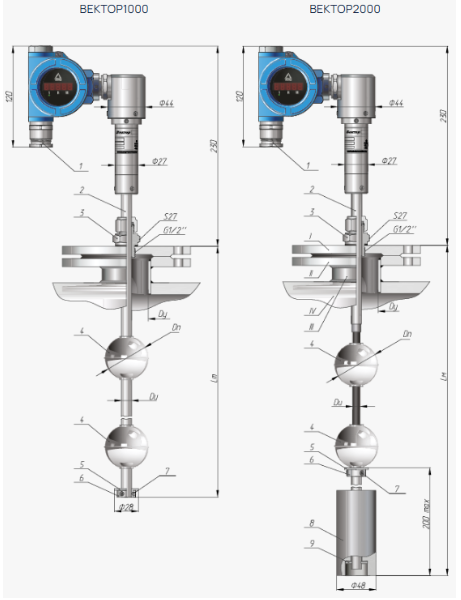

Габаритные размеры ВЕКТОР
| Наименование | Примечания | |
| Конструктивные элементы ВЕКТОР | ||
| 1 | Кабельный ввод | Диаметр кабеля 8…13 мм |
| 2 | Уровнемер ВЕКТОР | Подбор полной комплектации по опросному листу |
| 3 | Штуцер установочный | Поставляется в комплекте |
| 4 | Поплавок, до 3 шт. | Поставляется в комплекте |
| 5 | Вставка | Поставляется в комплекте |
| 6 | Фиксатор | Поставляется в комплекте |
| 7 | Винт стопорный 3 шт. | Поставляется в комплекте |
| 8 | Груз | Поставляется в комплекте |
| 9 | Шплинт | Поставляется в комплекте |
| Конструктивные элементы резервуара (емкости) | ||
| I | Крышка фланца | Поставляется как дополнительное оборудование |
| II | Фланец | Поставляется как дополнительное оборудование |
| III | Патрубок | – |
| IV | Резервуар | – |
| Размеры | ||
| Lм | Длина монтажная | Определяется заказчиком |
| Dи | Диаметр зонда | Определяется длиной Lм и условиями эксплуатации |
| Dп | Диаметр поплавка | Определяется диаметром Dу и условиями эксплуатации |
| Dу | Условный проход патрубка | В самой зауженной его части |
Технические характеристики ВЕКТОР
| Назначение | Измерение уровня, измерение уровня раздел сред | |||||
| Зонд, материал | Жесткий до 6 м, сталь AISI316L | Гибкий до 25 м, фторопласт PFA-Ex | ||||
| Электрический выход | 4…20 мА / HART | RS-485 ModBus | 4…20 мА / HART | RS-485 ModBus | ||
| Погрешность измерения уровня | ±0,1% / ±1 мм | ±1 мм | ±0,1% / ±1 мм | ±1 мм | ||
| Маркировка взрывозащиты | 0Ex iа IIBT1…Т5 Ga Х, 1Ex iа/db IIBT1…Т5 Ga/Gbx | |||||
| Схема подключения | 2-х проводная | 4-х проводная | 2-х проводная | 4-х проводная | ||
| Температура измеряемой среды | -45…+80 °С -45…+200 °С исполнение “Т1” -45…+450 °С исполнение “Т2” |
-45…+85 °С -45…+135 °С исполнение “Т1” |
||||
| Температура окружающей среды | -55…+85 °С | |||||
| Максимальное давление | 8 МПа | 1 МПа | ||||
| Степень защиты от влаги и пыли | IP66 | |||||
| Питание | 12…36 В | |||||
| Индикация | Светодиодный пятисегментный индикатор / Без индикации | |||||
