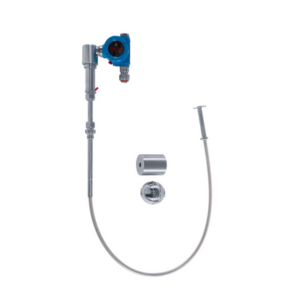

Уровнемеры многопараметрические ВЕКТОР-ДТ
Многопараметрические уровнемеры ВЕКТОР-ДТ, выпускаемые по ТУ 4214-001038352196-2016, предназначены для точного контроля уровня жидкостей, границы раздела сред, а также измерения температуры продукта в резервуарах
Эти датчики обеспечивают надежный мониторинг технологических процессов на нефтебазах, в резервуарных парках и на промышленных предприятиях.
Принцип работы
Уровнемеры функционируют по магнитострикционному поплавковому принципу. Поплавок с постоянным магнитом перемещается вдоль жесткого или гибкого зонда в соответствии с уровнем жидкости, формируя точный сигнал для последующей обработки и учета данных в системе.
Назначение
Устройства ВЕКТОР-ДТ предназначены для непрерывного измерения уровня одно- и многофазных жидкостей, определения границы раздела сред и контроля температуры.
Они позволяют интегрировать полученные данные в автоматизированные системы управления технологическими процессами и обеспечивают точный учет содержимого резервуаров.
Комплектация
Многопараметрический уровнемер ВЕКТОР-ДТ оснащен стандартными интерфейсами 4…20 мА, HART и RS-485 ModBus RTU. Доступны взрывозащищенные исполнения 0Ex ia IIB T1…T5 Ga X и 1Ex ia/db IIB T1…T5 Ga/Gbx.
Применяются двухпроводная или четырехпроводная схемы подключения, местная индикация через пятиразрядный светодиодный цифровой дисплей, жесткий или гибкий зонд и поплавки различной плотности для измерения уровня многофазных жидкостей (до 3 штук).
Возможны варианты присоединения: фланцевое, футорка, Tri-Clamp, с кабельными вводами под металлорукав или бронированный кабель.
Настройка и обслуживание
Настройка уровнемеров выполняется с помощью терминальной программы «ПЛП Терминал» или HART-коммуникатора. Также предусмотрена возможность обновления встроенного программного обеспечения до актуальной версии через стандартные цифровые интерфейсы, что гарантирует надежность работы оборудования и поддержание его функционала на современном уровне.

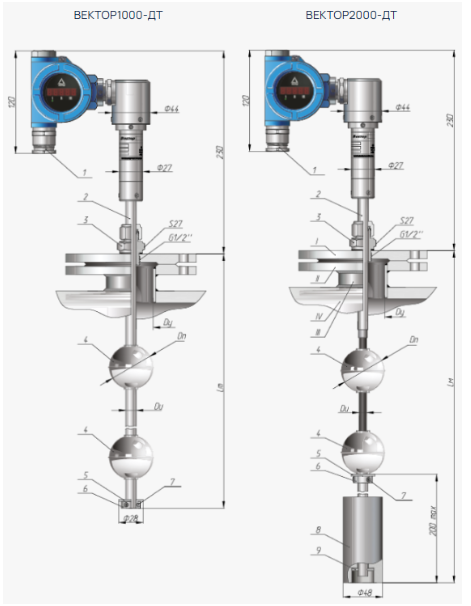

Габаритные размеры ВЕКТОР-ДТ
| Наименование | Примечания | |
| Конструктивные элементы ВЕКТОР-ДТ | ||
| 1 | Кабельный ввод | Диаметр кабеля 8…13 мм |
| 2 | Уровнемер ВЕКТОР-ДТ | Подбор полной комплектации по опросному листу |
| 3 | Штуцер установочный | Поставляется в комплекте |
| 4 | Поплавок, до 3 шт. | Поставляется в комплекте |
| 5 | Вставка | Поставляется в комплекте |
| 6 | Фиксатор | Поставляется в комплекте |
| 7 | Винт стопорный 3 шт. | Поставляется в комплекте |
| 8 | Груз | Поставляется в комплекте |
| 9 | Шплинт | Поставляется в комплекте |
| Конструктивные элементы резервуара (емкости) | ||
| I | Крышка фланца | Поставляется как дополнительное оборудование |
| II | Фланец | Поставляется как дополнительное оборудование |
| III | Патрубок | – |
| IV | Резервуар | – |
| Размеры | ||
| Lм | Длина монтажная | Определяется заказчиком |
| Dи | Диаметр зонда | Определяется длиной Lм и условиями эксплуатации |
| Dп | Диаметр поплавка | Определяется диаметром Dу и условиями эксплуатации |
| Dу | Условный проход патрубка | В самой зауженной его части |
Технические характеристики ВЕКТОР-ДТ
| Кол-во точек, диапазон измерения температуры | До 6 точек -45…+100 °С | До 20 точек, -45…+100°С | ||||
| Электрический выход | 4…20 мА / HART | RS-485 ModBus | 4…20 мА / HART | RS-485 ModBus | ||
| Маркировка взрывозащиты | 0Ex iа IIBT1…Т5 Ga Х, 1Ex iа/db IIBT1…Т5 Ga/Gb x | |||||
| Погрешность измерения уровня | ±0,1% / ±1мм | ±1 мм | ±0,1% / ±1мм | ±1 мм | ||
| Погрешность измерения температуры | ±0,3°С | |||||
| Схема подключения | 2-х проводная,4-х проводная | |||||
| Температура измеряемой среды | -45…+100 °С | |||||
| Давление изб. | 8 МПа | 1 МПа | ||||
| Степень защиты от влаги и пыли | IP66 | |||||
| Питание | 12…36 В | |||||
| Индикация | Светодиодный пятисегментный индикатор / Без индикации | |||||
| Присоединение к процессу | Фланец, футорка, Tri-Clamp, по заказу | |||||
| Межповерочный интервал | 2 года | |||||
| Срок службы | 15 лет | |||||
