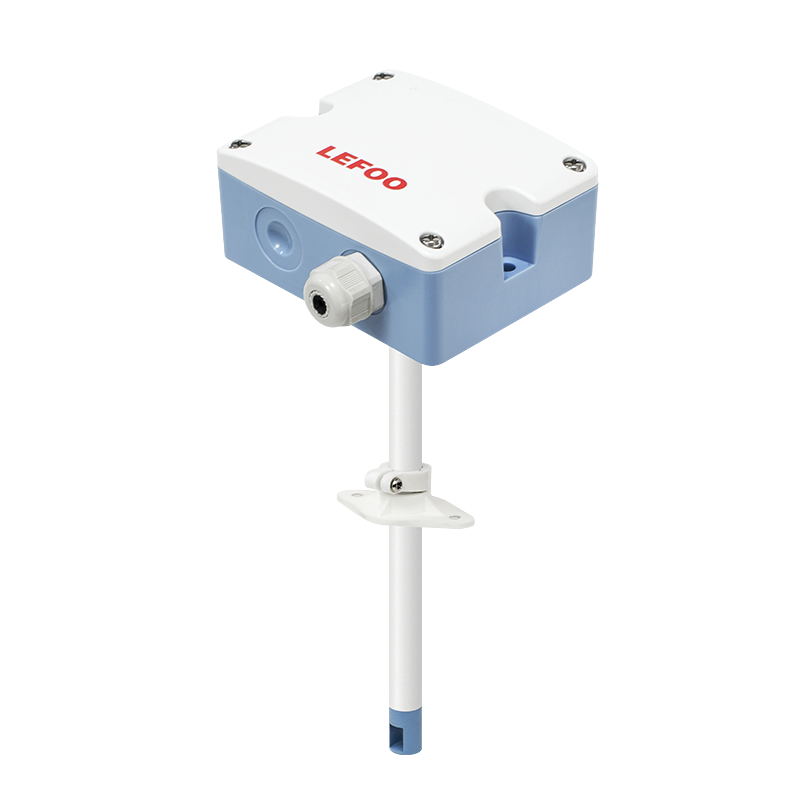

Канальный датчик скорости (потока) воздуха LFS10
LFS10 это канальный датчик (преобразователь) скорости потока воздуха, который преобразуют показания высококачественного термического сенсора, расположенного в измерительном зонде преобразователя, в унифицированный пропорциональный сигнал 0-10В, 4-20мА или интерфейс RS485 (ModBus RTU). Преобразователи разработаны специально для применения в каналах систем вентиляции и центральных кондиционерах.

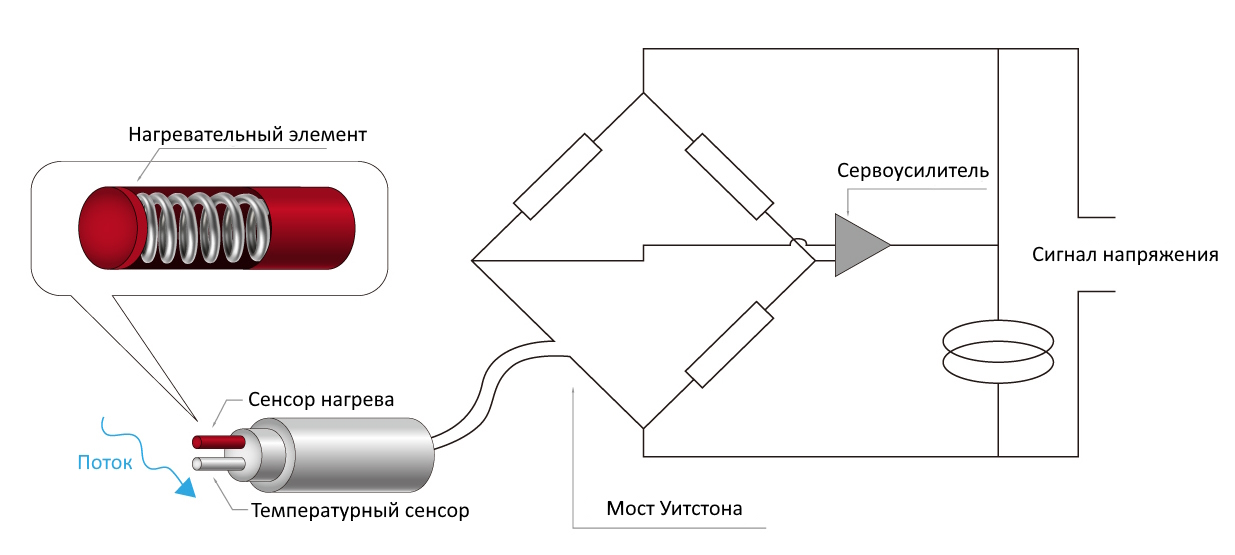

Принцип работы: сенсоров на основе теплопроводимости заключается в том, чтобы нагреть горячую проволоку, пропустив через неё ток, и замерить изменение температуры, вызванное воздушным потоком, а также количество отводимого тепла. Таким образом, параметр расхода можно будет рассчитывать на основе температуры проволоки, свойств теплопроводности и характеристик воздуха. Помимо проволоки в сенсорах датчиков скорости могут использоваться и другие нагревательные элементы.
Установка и эксплуатация: канальные датчики скорости воздушного потока на основе эффекта теплопроводности обладают высокой точностью, но чувствительны к перепадам температуры воздуха и к примесям, содержащимся в воздухе, таких как пыль и загрязняющие вещества, которые могут повлиять на количество тепла, отводимого воздушным потоком. Поэтому датчики скорости воздуха рекомендуется устанавливать после фильтующих элементов.
Технические данные
| Диапазоны измерения: | 0-10, 0-15, 0-20, 0-30 м/с |
| Разрешение измерения: | 0,01 м/с |
| Температура эксплуатации: | -10…60°C при 5%-95% Rh |
| Напряжение питания: | 24В DC ± 20% |
| Измерительная нагрузка: | ≤500Ω(4-20мА)，≥2KΩ(0-10В) |
| Выходные сигналы: | 0-10В, 4-20мА, RS485 |
| Степень защиты корпуса: | IP 65 |
| Степень защиты сенсора: | IP 20 |
| Длина зонда: | 210 мм. |
| Используемые материалы: | Корпус PC, зонд PA6 |
| Преобразователь (сенсор): | Цифровой (MEMS_ |
| Время реакции: | ≤10 с (20 ℃) |

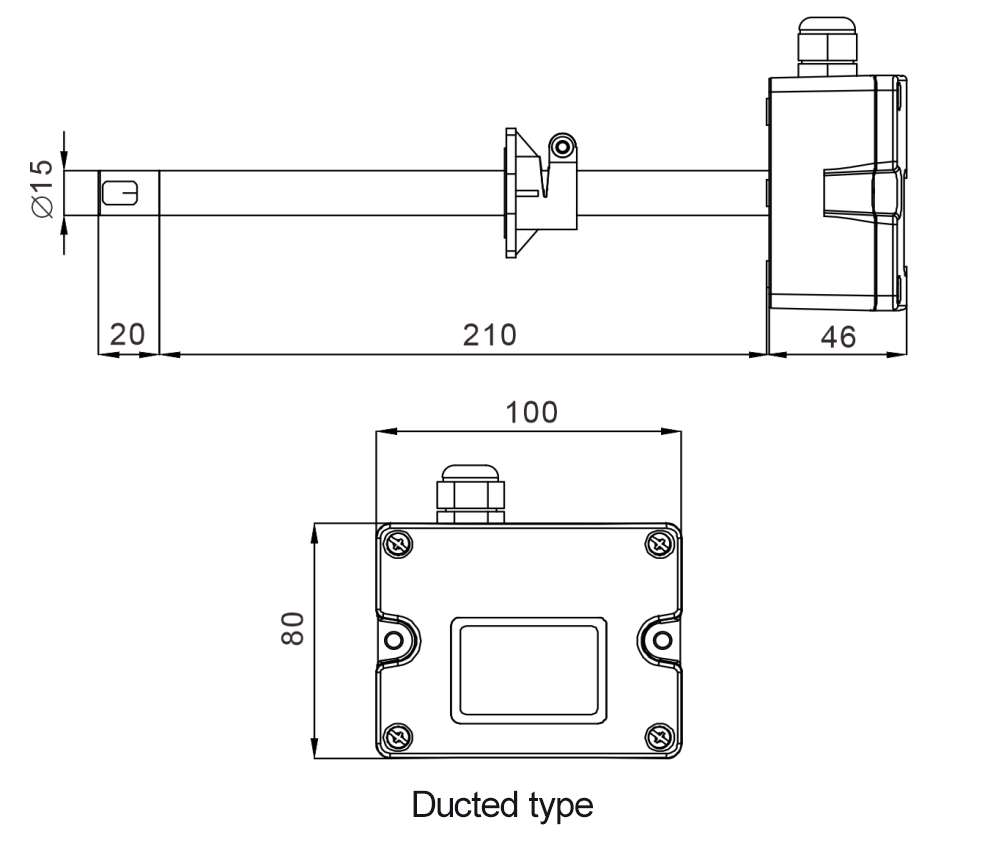

Чертеж

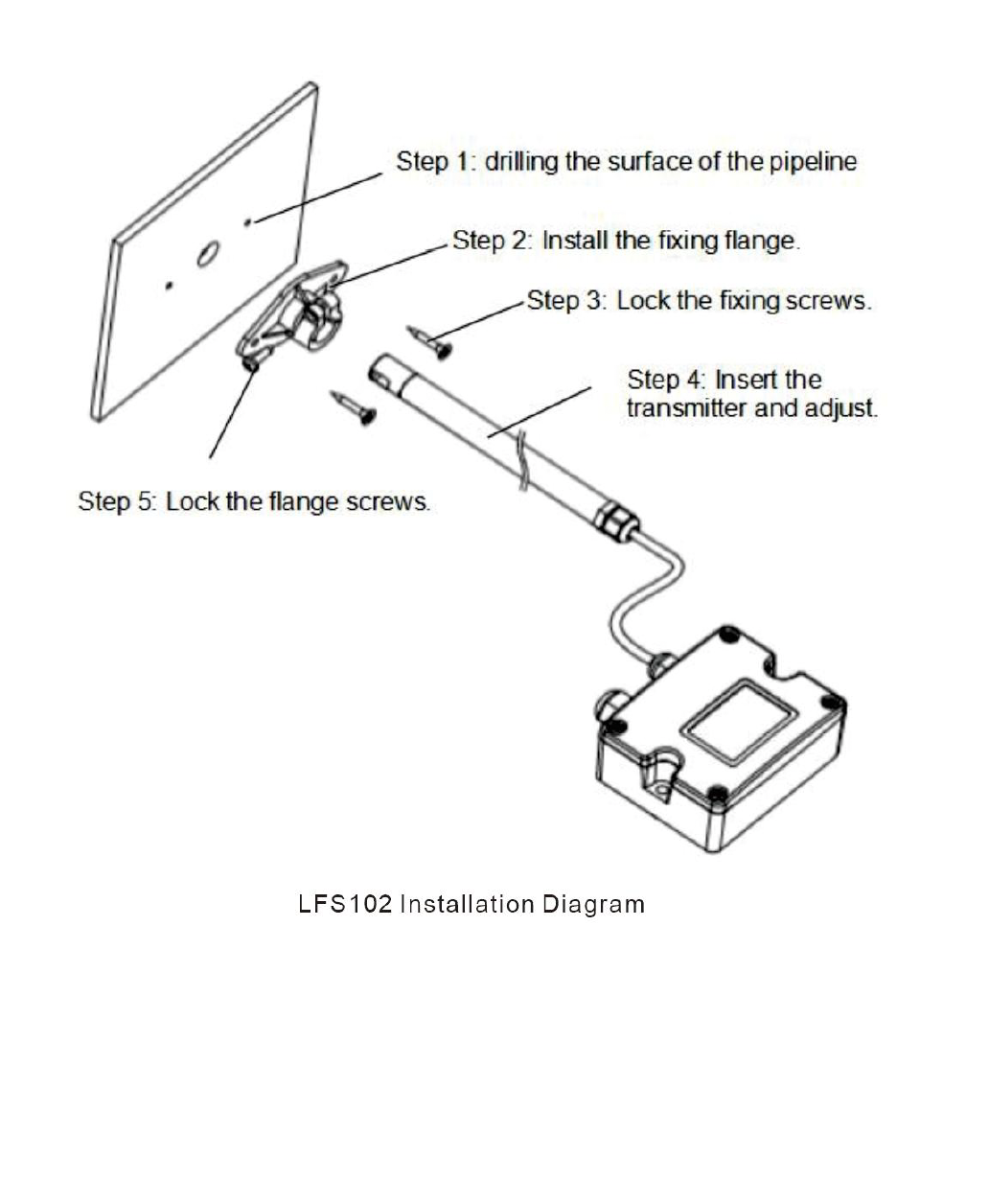

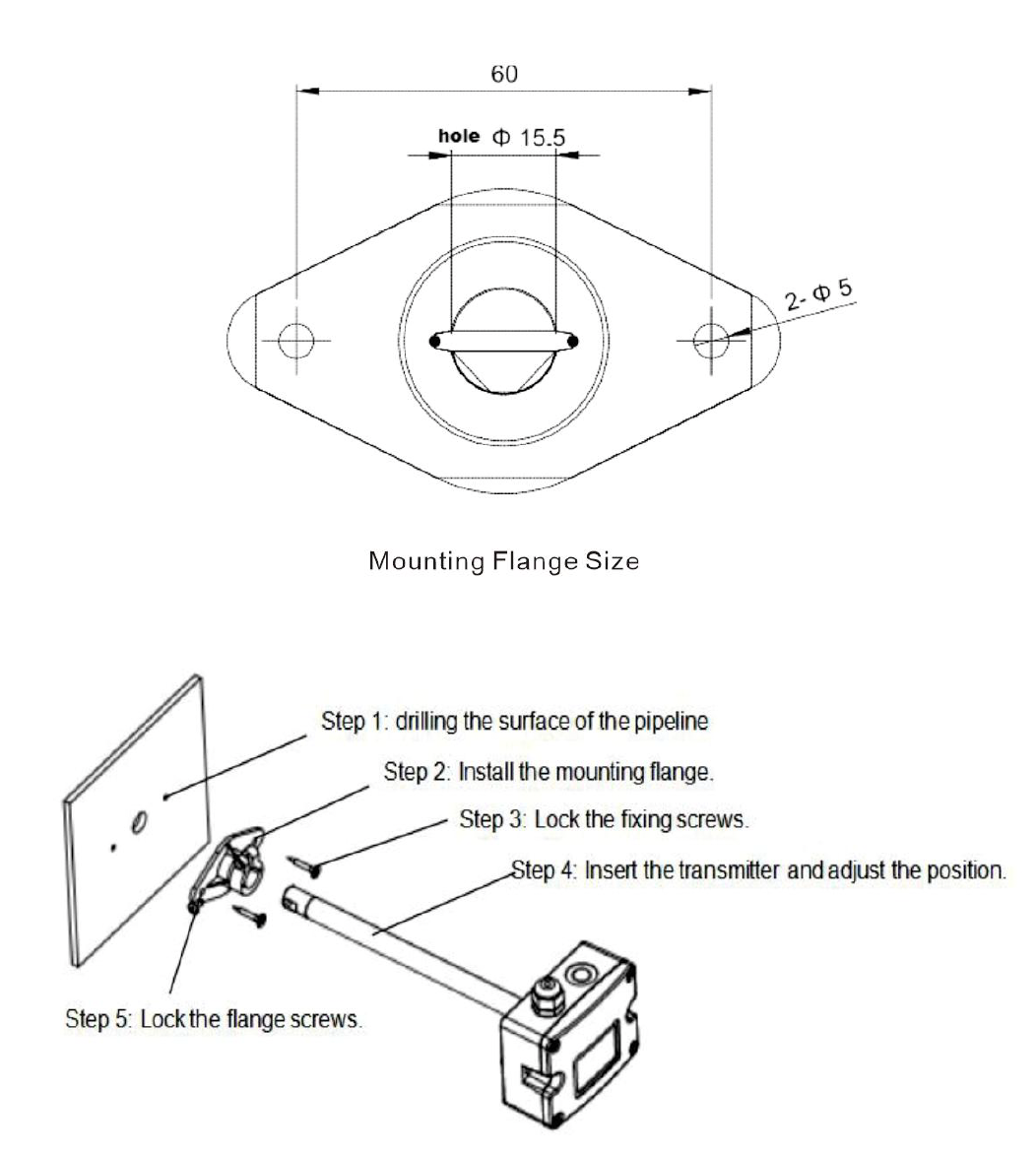

Инструкция по установке:
1. Для установки датчика скорости воздушного потока используйте монтажный фланец, входящий в комплект, отрегулируйте глубину установки. Закрепите монтажный фланец двумя винтами, зафиксируйте датчик. Отверстие в воздуховоде 15,5 мм. После установки преобразователя скорости необходимо герметизировать воздуховод во избежание утечки воздуха.
2. При установке датчика скорости обратите особое внимание на то, чтобы воздухозаборник сенсора датчика скорости потока был сонаправлен и параллелен потоку воздуха внутри воздуховода.
3. Откройте крышку, заведите кабель через кабельный ввод, подключите провода согласно схеме и установите верхнюю крышку обратно в исходное состояние.
4. Внимание: не прикасайтесь и не трите сенсор датчика, а также не используйте механические инструменты для его очистки.

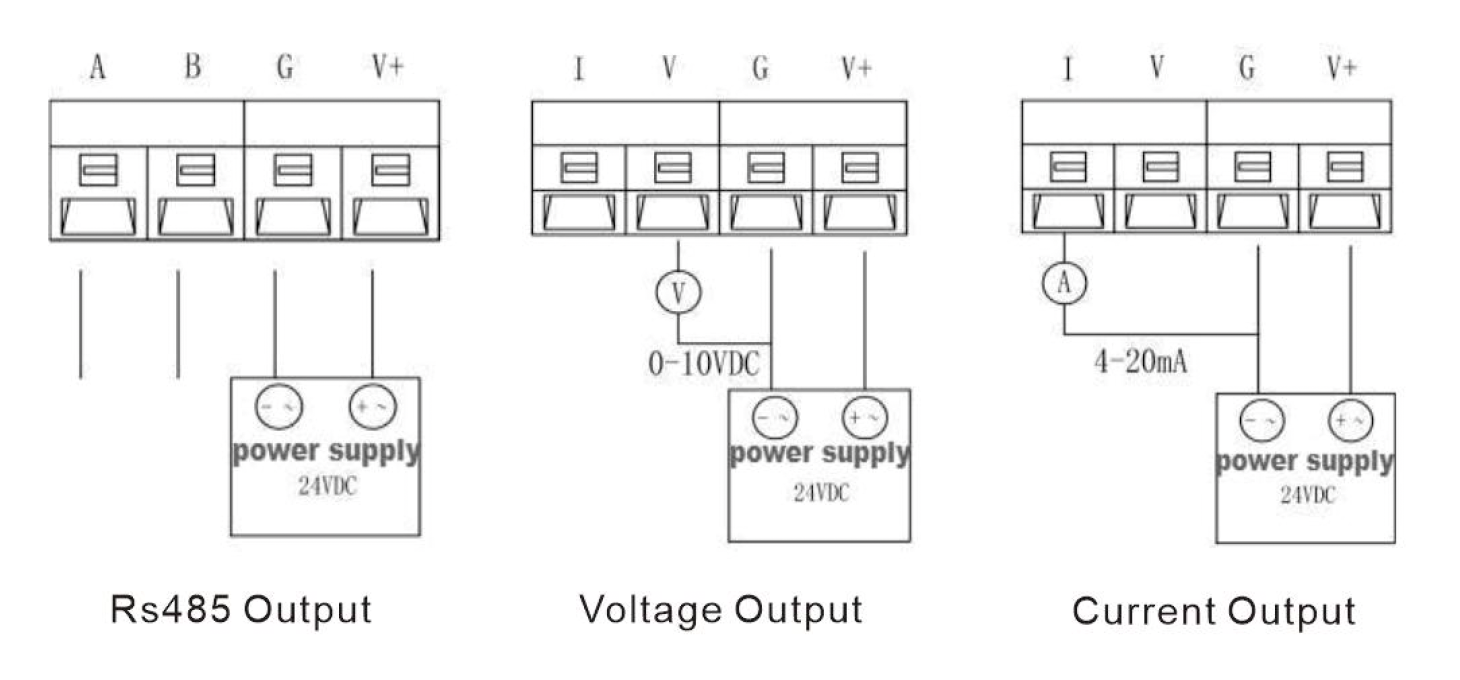

Схема подключения:
Аналоги
| S+S REGELTECHNIK | KHSSF, PLGF-U, PLGF-U |
| HK Instruments | AVT, DPT-FLOW |
| REGIN (POLAR BEAR) | AVDT 25N |
| CAREL | DCFL |
| THERMOKON | PDI1, DPA+ |
| PRODUAL | IVLJ, AVT |
| SHUFT | TVAN |
Артикулы
| LFS10-VI1N | Канальный датчик скорости воздуха (0-10В, 4-20мА) |
| LFS10-VI1D | Канальный датчик скорости воздуха с дисплеем (0-10В, 4-20мА) |
| LFS10-RS1N | Канальный датчик скорости потока (ModBus) |
| LFS10-RS1D | Канальный датчик скорости потока с дисплеем (ModBus) |
| LFS10-VI2N | Раздельный датчик скорости воздуха (0-10В, 4-20мА |
| LFS10-VI2D | Раздельный датчик скорости воздуха с дисплеем (0-10В, 4-20мА) |
