Преобразователи температуры накладные с выходом 4-20 мА конструктивно состоят из сенсора Pt100, подключенного к нормирующему преобразователю собственного производства, преобразующего полученное значение в унифицированный сигнал 4-20 мА. Преобразователи 4-20мА рекомендовано использовать, когда расстояние до контроллера более 100 метров, а также при наличии на объекте источника помех и электромагнитных излучений.

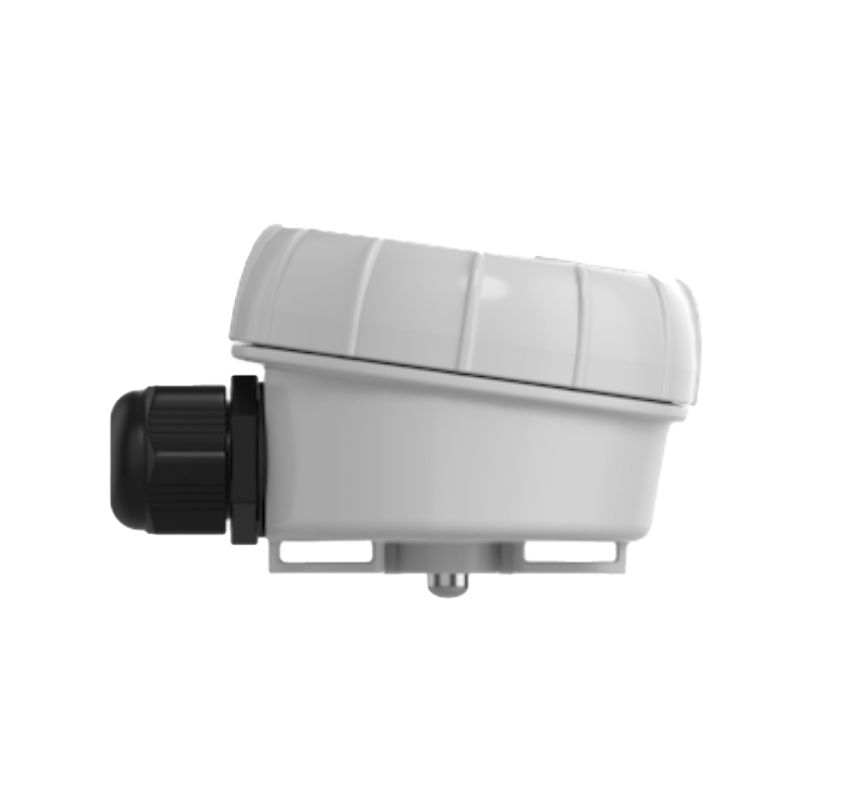

Накладные преобразователи температуры с выходом 4-20 мА представляют собой пластиковый корпус, внутри которого находится нормирующий преобразователь и сенсора Pt100, размещенного внутри вынесенной за пределы корпуса накладной пластины из алюминиевого сплава. Диапазон доступных показаний преобразователей -50…+150 градусов. Преобразователи TS-С02-420 используются для измерения температуры трубопроводов в гражданском и промышленном строительстве.
Термопреобразователи 4-20мА предназначены для непрерывного преобразования температуры воздуха в унифицированный выходной сигнал. Датчики могут использоваться для работы в системах автоматического контроля, регулирования и регистрации температуры объектов в различных отраслях промышленности и энергетики.
Технические данные
| Диапазон измерения температуры: |
-50…+150 °C |
| Эксплуатация (рекомендуемая): |
-40…+90 °C, < 95% RH |
| Сенсор PT1000 (B) **: |
±(0.3+0.005*| t |°C), t – температура |
| Защита сенсора датчика: |
IP67 |
| Защита корпуса: |
IP65 |
| Корпус датчика: |
ABS-пластик, 80x66x49 мм |
| Контактная площадка: |
алюминиевая накладка D = 14 мм |
| Ввод кабеля: |
M16x1.5, кабель диаметром 4-8 мм |

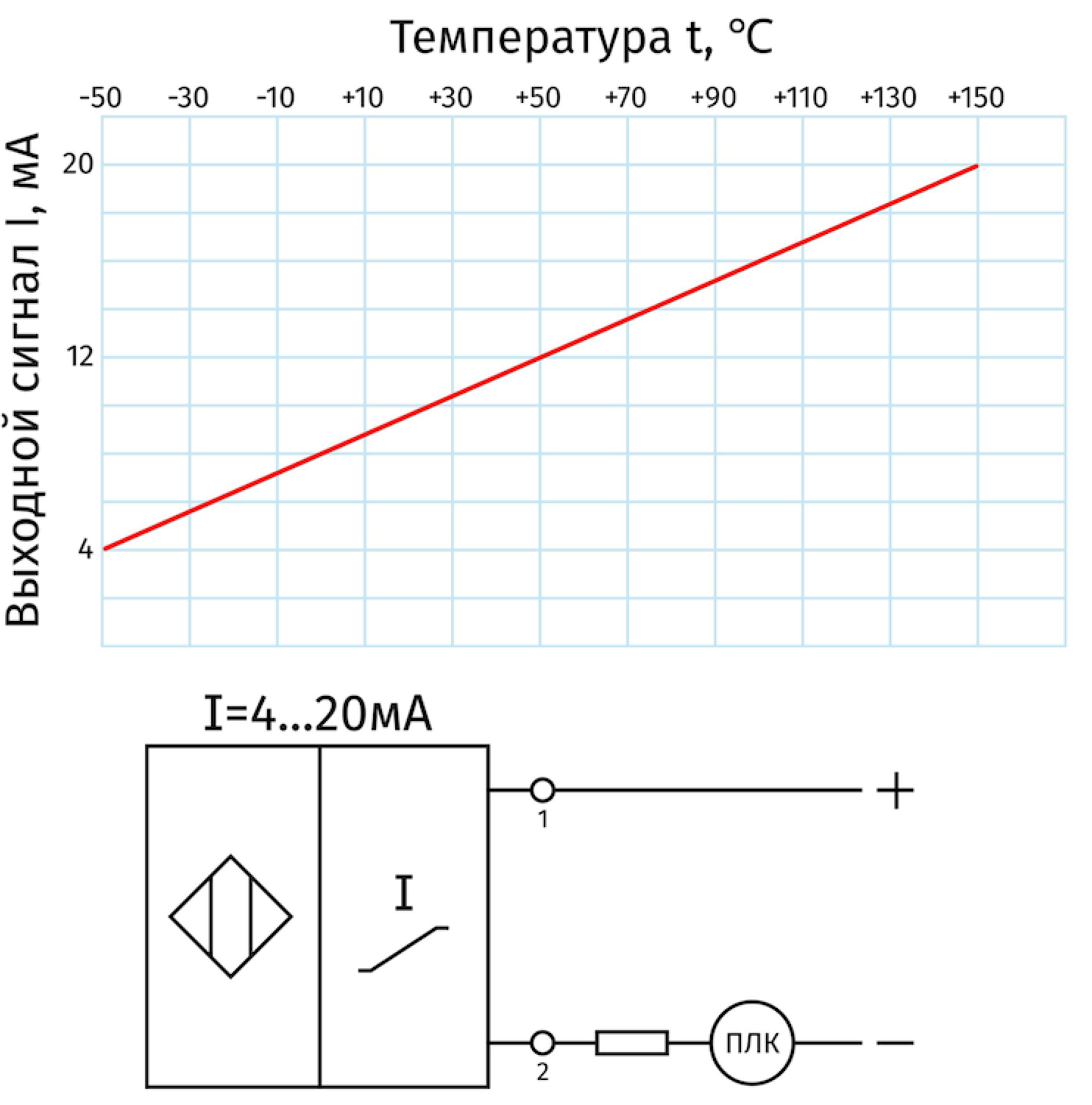

| Зависимость (ток-температура): |
линейная (4-20 мА = -50…+150 °C) |
| Нелинейность преобразования: |
> ±0,2 % от ВПИ |
| Сигнал на выходе: |
4-20 мА (2-х проводной) |
| Напряжение: |
24 В DC (12…36 В DC) |
| Макс. потребляемая мощность: |
не более 0,8 Вт |
| Подключение: |
клемма винтовая до 2.5 мм² |
| Тепловая инерция: |
не более 15-30 сек |
| Монтаж: |
хомутом на трубу |
| Комплектность: |
хомут 32-50 мм = 2 шт, термопаста 0,5 г |
| Срок службы: |
не менее 10 лет |

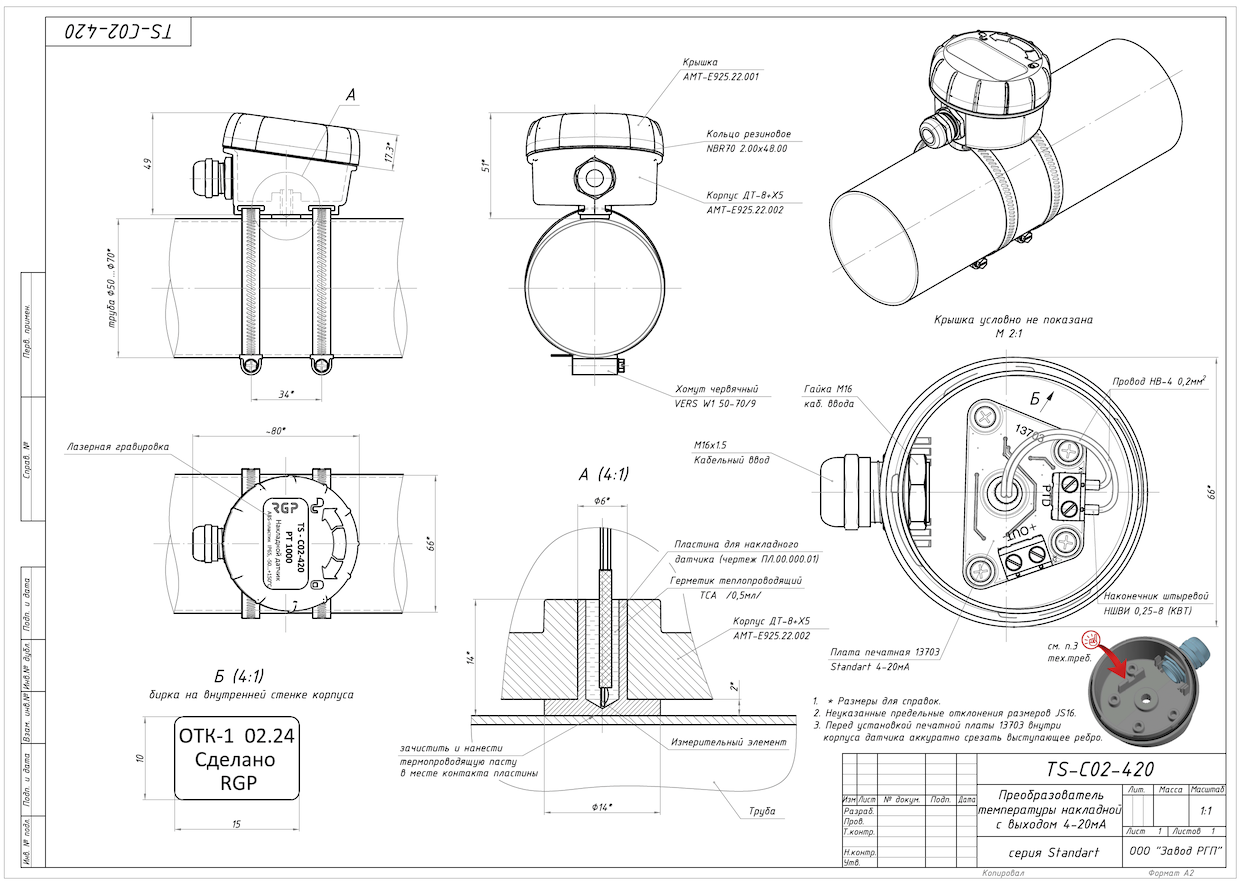

Чертеж
Аналоги
| ОВЕН |
ДТС325 |
| ПОИНТ |
ТС-Б-У |
| ТЕПЛОПРИБОР |
ESMU, ESMT, ESMB, ESMC |
| БЕСКОНТА |
STA02-A79B35-K |
| РЭЛСИБ |
Т.П/П-420-Кл2-1, Т.П/П-420-Кл2-2 |
Артикулы
| TS-С02-420 |
Накладной преобразователь температуры (4-20мА, -50…+150) |
