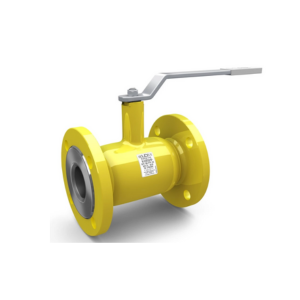

Кран шаровый LD КШЦФ Gas 200/150.016.Н/П.02. из стали 20 Ду200/150 Ру1,6МПа
Шаровый кран LD КШЦФ Gas с условным проходом Ду200/150 и номинальным давлением Ру1,6 МПа предназначен для надежного управления потоком жидких и газообразных сред в различных инженерных системах — от тепловодоснабжения и газоснабжения до технологических трубопроводов и промышленного оборудования.
Кран применяется для транспортировки:
- природного газа,
- сжиженных углеводородных газов,
- неагрессивных газообразных сред, при условии, что материалы устройства устойчивы к их воздействию.
Управление краном может осуществляться:
- вручную (рукояткой или через редуктор),
- дистанционно — с помощью пневматического, электрического или гидравлического привода.
В зависимости от условий эксплуатации и характеристик среды, корпусные элементы шаровых кранов LD изготавливаются из различных марок стали:
- сталь 20 — для стандартных условий эксплуатации;
- сталь 09Г2С (серия LD Energy) — для повышенных нагрузок и более суровых условий.
Конструкция
| № | Название деталей | 02 - Сталь 20 | 03 - Energy |
| 1 | Патрубок для крана под приварку | Сталь 20 | 09Г2С |
| 1-01 | Патрубок для фланцевых кранов | Сталь 20 | 09Г2С |
| 2 | Корпус | Сталь 20 | 09Г2С |
| 3 | Пружина | 65Г | 65Г (Оцинкованная) |
| 4 | Кольцо опорное | AISI 409 | AISI 409 |
| 5 | Седло | Ф-4К20 | Ф-4К20 |
| 6 | Шаровая пробка | 20Х13, AISI 304, AISI 409 | 20Х13, AISI 304, AISI 409 |
| 7 | Шпиндель | 20Х13 | 20Х13 |
| 8 | Горловина | Сталь 20 | 09Г2С |
| 9 | Ограничитель хода | Ст 3 | Ст 3 |
| 10 | Рукоятка | Ст 3 | Ст 3 |
| 11 | Подшипник скольжения | Фторопласт | Фторопласт |
| 12 | Гайка самостопорящаяся | Оцинкованная сталь с полимером | Оцинкованная сталь с полимером |
| 13 | Уплотнение горловины | Фторсилоксан | Фторсилоксан |
| 14 | Уплотнение седла | Фторсилоксан | Фторсилоксан |
| 15 | Кольцо пружинное | 65Г | 65Г |
| 16 | Фланец | Сталь 20 | 09Г2С |
Габаритные размеры LD КШЦФ Gas 200/150.016.Н/П.02
| DN | PN | КОД | d | D | D1 | D2 | n отв | h | H | I | L | Масса, кг |
| 200 | 16 | КШ.Ц.Ф.GAS.200/150.016.Н/П.02 | 148 | 335 | 295 | 22 | 12 | 94 | 239 | 525 | 450 | 51 |
Технические характеристики LD КШЦФ Gas 200/150.016.Н/П.02
| Основные характеристики | |
| Тип продукта | Кран шаровой |
| Номинальное давление, МПа | 1.6 |
| Класс герметичности | A |
| Рабочая среда | Газ |
| Серия | LD |
| Страна изготовления | Россия |
| Температура рабочей среды, °C | -40...200 |
| Торговая марка | LD |
| Номинальный диаметр, DN | 200 |
| Гарантия | 5 лет |
| Присоединение | Фланцевое |
| Ресурс | 10000 циклов |
| Срок службы | 40 лет |
| Температура окружающей среды, °C | -40...40 |
| Тип прохода | Неполный проход |
| Управление | Ручное |
| Спецификация материалов | |
| Материал корпуса | Сталь 20 |
| Материал горловины | Сталь 20 |
| Материал патрубка | Сталь 20 |
| Материал пружинного блока | Сталь 65Г оцинкованная |
| Материал седла | Фторопласт Ф-4K20 |
| Материал уплотнения седла | Фторсилоксан |
| Материал шаровой пробки | Нержавеющая сталь |
| Логистические данные | |
| Строительная длина, мм | 450 |
| Вес, кг | 57.4 |
| Объем, м3 | 0.072 |
| Единица измерения | шт |
| Высота, мм | 239 |
