Корпуса для парового фильтра Donaldson P-EGS 0005-0030
Корпуса Donaldson P-EGS 0005-0030 для парового фильтра.
Особенности Donaldson P-EGS 0005-0030
- для очистки пара для различных областей применения;
- обеспечивают низкое дифференциальное давление при высокой пропускной способности;
- размерный ряд корпусов P-EGS состоит из 4 единиц;
- выпускаются с резьбой BSP.

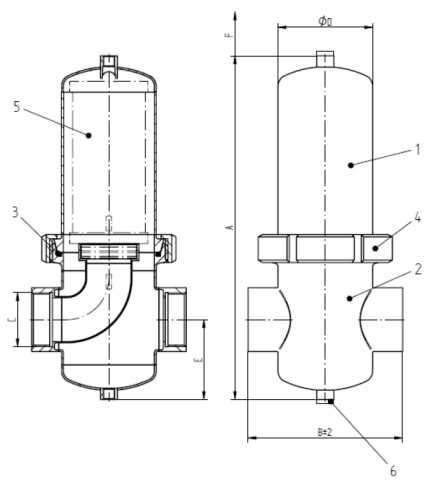

Конструкция Donaldson P-EGS 0005-0030
- верхняя часть корпуса;
- нижняя часть корпуса;
- уплотнение;
- гайка;
- фильтроэлемент;
- пробка.
Габаритные размеры Donaldson P-EGS 0005-0030
| Размер P-EGS | Вес, кг | Объем, л | Габаритные размеры | Размер элемента | ||||||
| A мм | B мм | C мм | C под свару мм | Ø D мм | E мм | Ø F мм | ||||
| 0005 | 1,9 | 0,6 | 235 | 108±2 | G 1/2 | DN15 Ø 19 x 1,5 | 70 | 49 | 120 | 04/20 |
| 0010 | 2,6 | 1,0 | 285 | 125±3 | G 1 | DN25 Ø 29 x 1,5 | 85 | 68 | 150 | 05/20 |
| 0020 | 4,8 | 2,7 | 379 | 170±3 | G 2 | DN50 Ø 53x1,5 | 104 | 88 | 200 | 07/30 |
| 0030 | 11,2 | 8,8 | 508,7 | 240±3 | G 3 | DN80 Ø 85 x 2 | 154 | 110 | 280 | 10/50 |
Технические характеристики Donaldson P-EGS 0005-0030
| Макс. рабочее давление | 16 бар |
| Максимальная рабочая температура со стандартным уплотнением из ЭПДМ | -25 / +150 ºС |
| Тестовое давление | 27 бар |
| Материал | 1.4404 |
| Обработка поверхности: | |
| Внутренняя: | травление, пассивирование; Ra <1,6 мкм |
| Наружная | травление, пассивирование и полирование; Ra <1,6 мкм |
| Классификация по 97/23/EG | для жидкостей 2 группы |
