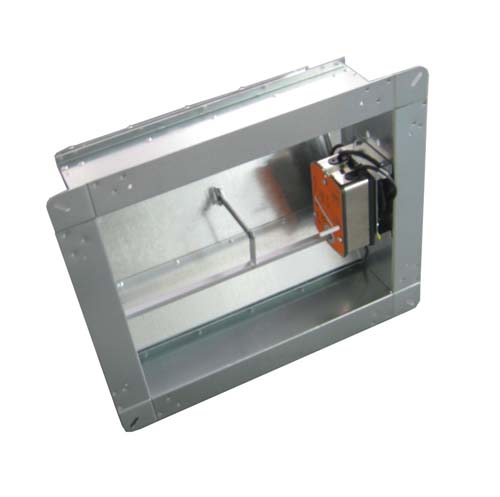

Клапан КДМ-3

Противопожарный клапан КДМ-3 в режиме противопожарного нормально закрытого клапана, предназначен для систем вытяжной и приточной противодымной вентиляции, а также для систем удаления дыма и газов после пожара в помещениях, защищаемых установками газового, аэрозольного или порошкового пожаротушения. В нор­мальных условиях эти клапаны закрыты.

При пожаре нормально закрытые клапаны открываются для обеспечения удаления дыма или подачи воздуха в защищаемые объемы, например, тамбур-шлюзы, незадымляемые лестничные клетки типа Н2, шахты лифтов, а также для удаления дыма и газов после тушения пожара газовыми, аэро­зольными или порошковыми установками.

Конструкция нормально закрытых клапанов и способы управления заслонкой ана­логичны дымовым клапанам, отличие заключается в области применения и режимах сертификационных испытаний этих клапанов.

Клапан сертифицирован в установленном законодательством порядке.

• Сертификат соответствия требованиям технического регламента на клапан КДМ-2с - С-RU.ПБ25.В.00578 (стр.10)
• Сертификат соответствия требованиям технического регламента на клапан КДМ-2м - С-RU.ПБ25.В.00579 (стр. 10)
• Предел огнестойкости клапана КДМ-2м – Е 90.
• Предел огнестойкости клапана КДМ-2с – Е 90.

Предел огнестойкости клапана КДМ-3:

• в режиме противопожарного нормально закрытого клапана – ЕI 120.
• в режиме дымового клапана – E 120.

Характеристики клапана КДМ-3

• изготавливается из оцинкованной стали ГОСТ 19904-90
• изготавливается из стали ГОСТ 19904-90 с последующей окраской.
• изготавливается из оцинкованной стали ГОСТ 19904-90,  по конструкции аналогичен клапану КДМ-2м с заслонкой, коробчатого типа, заполненной термоизоляцией.
• выпускаются как в стеновом, так и в канальном исполнении.
• устанавливаются в вертикальных и горизонтальных проемах противодымной вентиляции, в перекрытиях, подвесных потолках и на ответвлениях воздуховодов.
• работоспособен в любой пространственной ориентации.
• не подлежит установке в вентиляционных каналах помещений категории А и Б по взрывопожароопасности.

Вид климатического исполнения и категория размещения У3 по ГОСТ 15150-69. Предельные значения рабочей температуры окружающего воздуха от -30°С до +40°С, при условии прямого воздействия атмосферных осадков.

Клапан комплектуется следующими типами приводов:

• электромагнитный (ЭМ)
• электромеханический MS, MSE (Siemens);
• электромеханический MB, MBE;
