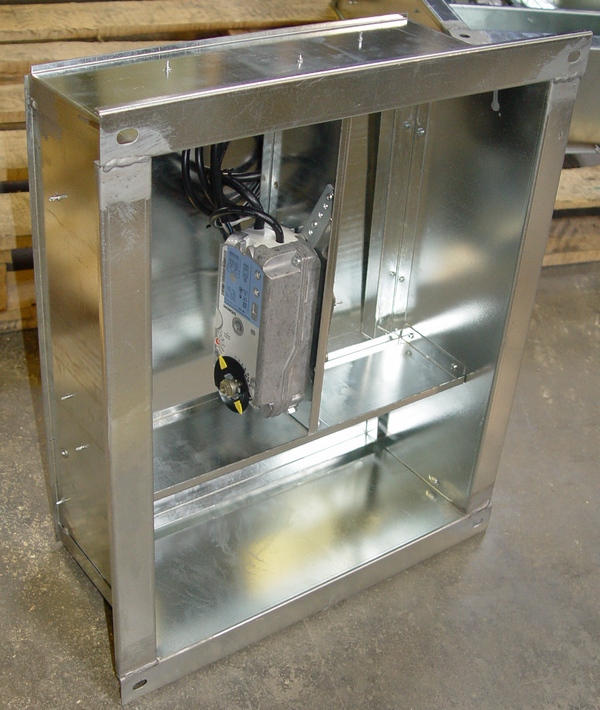

Клапан противопожарный дымовой КПД-4
Клапаны противопожарные дымовые КПД-4 по функциональному назначению применяются в качестве дымовых согласно требованиям ГОСТ Р 53301-2009, техническому регламенту о требованиях пожарной безопасности N 123-ФЗ и своду правил СП7.13130.2009 «Отопление, вентиляция и кондиционирование. Противопожарные требования».
Предел огнестойкости – Е 90
Выпускают клапаны общепромышленного (Н) исполнения.
Выпускают клапаны по ТУ 4863-020-40149153-99 Клапаны сертифицированы для использования в системах дымоудаления. Поставка клапанов КПД-4 предусматривается с использованием знака пожарной безопасности.
Конструкция
Клапаны изготавливают прямоугольного сечения в четырех основных исполнениях:
- 01 - с электромагнитом, для вертикальной установки в типе: канальный - 2 присоединительных фланца, электромагнит внутри; стеновой - 1 присоединительный фланец, электромагнит внутри;
- 02 - с электромагнитом, для горизонтальной установки в типе: канальный - 2 присоединительных фланца, электромагнит внутри; стеновой - 1 присоединительный фланец, электромагнит внутри;
- 03 - с электроприводом, для внепространственной установки в типе: канальный - 2 присоединительных фланца, электропривод снаружи; стеновой - 1 присоединительный фланец, электропривод внутри;
- 04 (упрощенное исполнение) - с электромагнитом, для вертикальной установки в типе: стеновой - 1 присоединительный фланец, электромагнит внутри.
Технические характеристики клапана КПД-4
|
Наименование параметра |
Норма |
|
|
Предел огнестойкости, не менее |
E 90 |
|
|
Приведенное сопротивление дымогазопроницанию при температуре 20оС в закрытом положении клапана, кг-1м-1, не менее |
8000/Fкл* |
|
|
Инерционность срабатывания, секунд, не более:
|
5 150 |
|
|
Номинальное напряжение переменного тока частотой 50Гц:
|
24 или 220 24 или 220 |
|
|
Потребляемая мощность, Вт, не более:
|
24В |
220В |
|
7 60 |
8 64 |
|
|
Степень защиты корпуса электропривода или взрывозащищенной оболочки |
IP54 |
|
|
Средний срок службы клапана при отсутствии огневого воздействия, лет, не менее |
6 |
|
* Fкл - площадь проходного сечения клапана, м2.
Эксплуатация
- Клапаны могут эксплуатироваться в условиях умеренного (У) климата 3-й категории размещения по ГОСТ 15150-69. Условия эксплуатации:температура окружающей среды от минус 45 до +40°С;
- условия по перемещаемой среде – в таблице 2, стр.2
