Клапан огнезащитный PSUM-90

Клапан огнезадерживающий РSUМ 90 с огнестойкостью 90 минут  – это противопожарный клапан без асбеста, сертифицированный в МЧС Республики Беларусь. Выполнен из материала промат, пластины которого расположены таким образом, что образуют плоскую форму изделия. Тем самым защищает человека, не только во время пожара, но и после. Промат при спорикосновении с огнем не выделяет никаких вредных веществ.

Ширина стенового клапана противопожарного, всегда, вне зависимости от размера 150 мм.

Такие клапаны огнезащитные установлены во всех крупных торговых центрах Республики Беларусь.

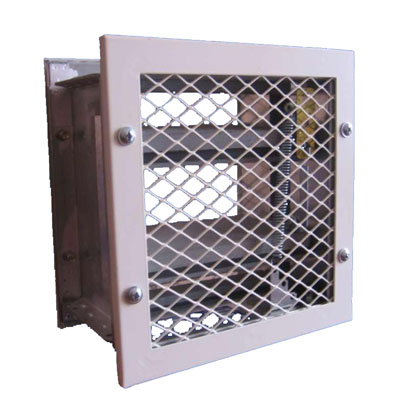

Клапаны противопожарные PSUM 90 стенового типа изготавливаются с декоративной решеткой. Закрывают отверстия, проемы в системах вентиляции и/или устанавливаются непосредственно в стенах (на перетоках) при пересечении противопожарных стен.

Принцип действия огнезадерживающего клапана PSUM 90

Стеновой клапан противопожарный PSUM-90 закрывают отверстия (проёмы) систем вентиляции (без присоединённого трубопровода) в противопожарных стенах, на перетоках, перегородках, конструкциях, шахтах лифтов, кабельных и др. каналах и препятствуют распространению тепла и продуктов горения.

Пластины огнезадерживающего клапанa автоматически перекрывают поток воздуха с помощью запирающего устройства, которое срабатывает в результате расплавления плавкого термоэлемента или прекращения подачи питания в сервопривод: пластины клапанa огнезадерживающего погружаются в массу, которая под воздействием роста температуры увеличивает свой объём и клапан гермeтически закрывает. Класс пожаростойкости EI 90 D1. Назначен для применения во всех категориях пожарной безопасности.

Применяются клапаны огнезадерживающие в среде защищённой от метеоусловий категории 3K5 в диапазоне температур от -25°C по 40°C, без конденсации, обледенения и образования льда в соотвествии со стандартaми среда AA4 a помещения BNV, зона 2 (SNV 1) и зона (SNV 2).

Варианты исполнения

Клапаны огнезадерживающие поставляются в следующих исполнениях:

• с термоплавким элементом, который после увеличения температуры до номинальной пусковой  (+ 72°C), приводит в действие запирающее устройство, переключая его в состояние "ЗАКРЫТО", без или с концевым выключателем, который сигнализирует положение пластин "ЗАКРЫТО".
• с двухпозиционным сервоприводом BLF 24-T или BLF 230-T с пружинным обратным ходом 90°, в состав которых входит термоэлектрическое активирующее устройство BAE 72-S, срабатывающее при температуре +72°C. B этой температуре происходит активирование предохранителей Tf1 и Tf2, после чего прекращается подача питающего напряжения. Обратная пружина сервопривода клапанa переводит в положение "ЗАКРЫТО". Сервоприводы поставляются для напряжений 24 В переменный, постоянный и 230 В переменный.
• с сервоприводом BLF 24-T управляемым одновременно термоэлектрическим активирующим устройством BAE 72-S и оптическим сигнализатором дыма MHG 220.033 для 24 B переменный, постоянный. Механизм запирания тот же что в п. 2.2.
• в соответствии с п. 2.3 с блоком питания 230/24 B для напряжения 230 B.
• с сигнализацией положения пластин "ОТКРЫТО"--" ЗАКРЫТО" у варианта с сервоприводами, которую обеспечивают 2 встроенные непосредственно в сервоприводы и предварительно настроенные микровыключатели.
• для помещений, категории А, Б поставляются клапаны огнезадерживающие во взрывобезопасном исполнении с плавким элементом и концевым выключателем.

Исполнение клапанoв противопожарных указывает двуxзначная цифра за ТП.

Образец оформления заказа

Клапан противопожарный стонового типа PSUM-90 300x215 TPM 029.03.40

* - В комплект этого исполнения входит блок питания 230/24 В

Все клапаны огнезадерживающие максаэро сертифицированны в МЧС Республики Беларусь и имеют Заключение об области и условиях применения МЧС РБ.

Способы установки и закрепления клапанa огнезадерживающего

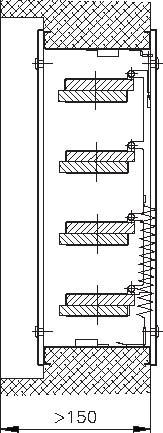

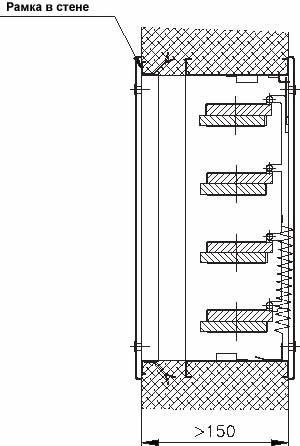

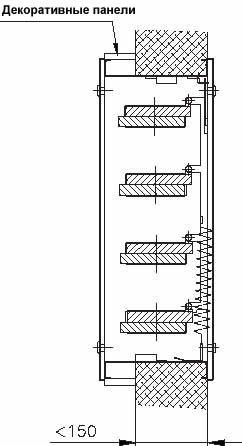

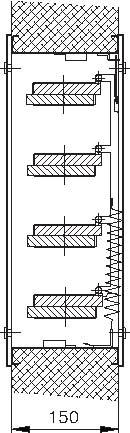

Ширина стенового клапана противопожарного PSUM 90, вне зависимости от размера 150 мм.

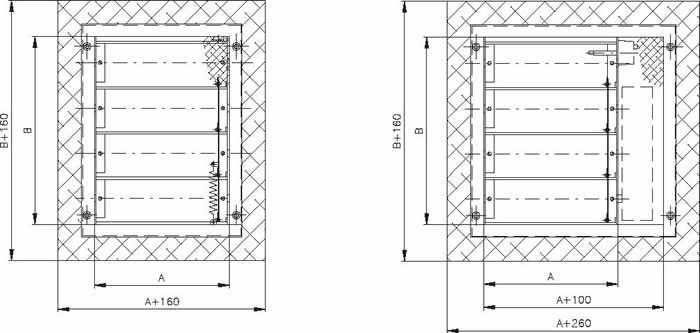

Рекомендованные строительные проёмы

Вариант с термоэлементом                                      Вариант с сервоприводом

На клапанaх огнезадерживающих в исполнении для среды КАТЕГОРИИ А, Б перед замурованием в стену необходимо сделать заземление болтом на корпусе клапанa огнезадерживающего.

Габариты, терминология, масса

Вариант клапана огнезадерживающего с термоэлементом:

Вариант клапана огнезадерживающего с сервоприводом:

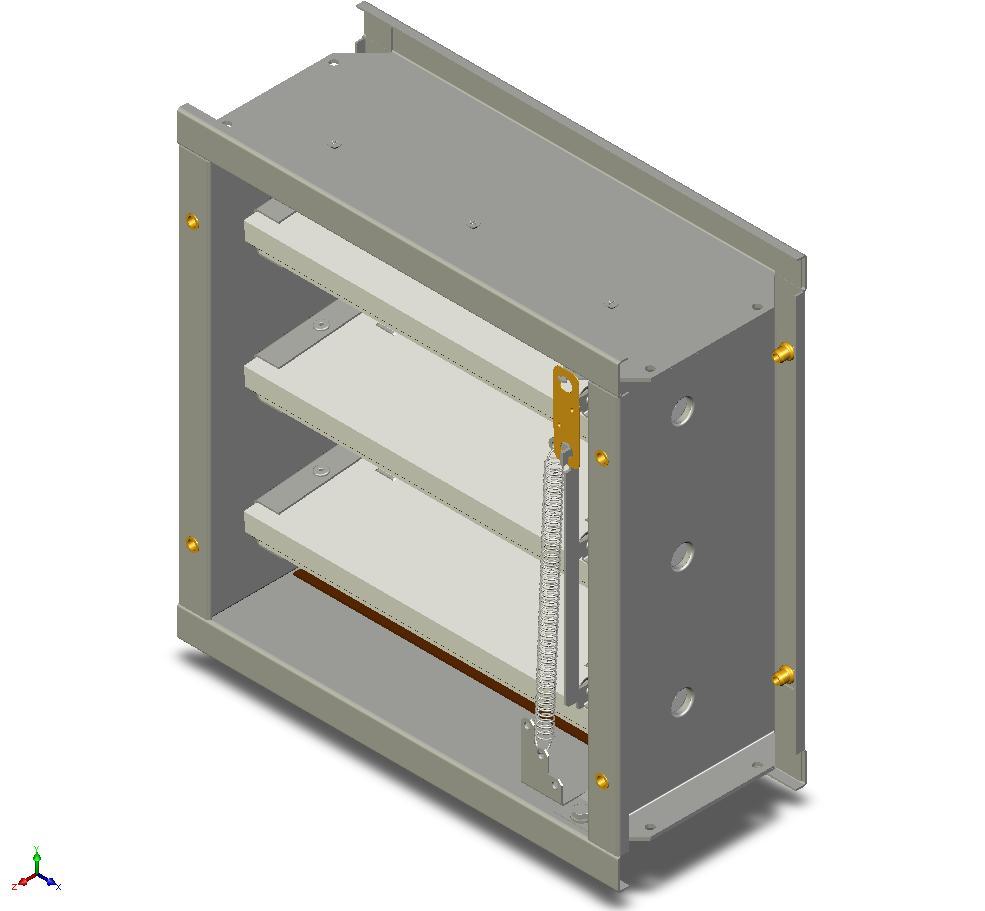

ПОЗИЦИИ:   1. Рама   2. Пластина   3. Плавкий термоэлемент   4. Запирающая пружина   5. Сервопривод  6.Термоэлектрический активатор

Важно: нестандартные размеры клапанoв огнезадерживающих psum не производятся.

! ВАЖНО: Эффективная площадь клапанoв огнезадерживающих составляет 64 - 68%  - площадь живого сечения клапана огнезадерживающего psum-90.

Технические характеристики

Электрические цепи и схемы подключения

Концевой выключатель	ном.напр., ток	240 B переменный, 3A
Тип XCK - A118		250 B постоянный 0,27 A
(для BNV)	защита	IP 65

Схема подключения сервопривода на клапан огнезадерживающий:

Блок-схема включения клапана огнезадерживающего PSUM-90 в исполнении .41 - с сервоприводом BLF 24-T, датчиком дыма и блоком питания.

Блок-схема клапана огнезадерживающего включения PSUM-90 в исполнении .51 - с сервоприводом BLF 24-T и датчиком дыма.

Материал, отделка поверхности

• Рамы клапанa огнезадерживающего изготовлены из оцинкованного листового металла.
• Декоративная решётка на клапан огнезадерживающий psum изготовлена из листовой стали с покрытием из белого лака горячей сушки с оттенком RAL 9010. Другой оттенок необходимо заранее согласовать с производителем.
• Пластины клапанa огнезадерживающего изготовлены из безасбестовых минеральноволокнистых противопожарных плит.
• Запирающая пружина гальванически оцинкована.
• Термоплавкие предохранители изготовлены из листовой латуни s = 0.5 мм.
• Соединитительные детали гальванически оцинкованы.

Данные об изделии

На раме клапанa крепится щиток с данными:

• фирменный знак производителя
• пожаростойкость
• название и адрес фирмы
• исполнение
• № технических условий (ТУ)
• размеры и масса
• производственный №
• год производства

Запасные части поставляются только по отдельному заказу

• Термоплавкий элемент
• сервопривод
• термоэлектрический активатор
• запирающая пружина
• датчик дыма
• декоративныe решётки

Контроль и испытания

• Контроль размеров производится с помощью обычных измерительных приборов согласно стандарта по размерам без допусков, которые применяются в воздухотехнических системах.
• Выполняется контроль деталей и основных размеров по соответствующим чертижам.
• После цеховой сборки выполняется контроль работоспособности запирающего устройства и электроэлементов.

Упаковка, транспортировка, сдача-приёмка, хранение

• Клапаны отгружаются в картонной таре навалом на закрытом транспортном средстве и не должны подвергаться прямому воздействию погодных условий и сильному сотрясению. Температура окружающего воздуха не должна превышать +50°C. На случай, что заказчик требует иной вид тары: заводская тара является необоротной и не входит в стоимость изделия.
• Приёмкой товара считается его сдача перевозчику, если в заказе не установлено иное.
• Во время транспортировки и хранения клапаны должны быть защищены от механического повреждения. Клапаны должны храниться в закрытых объектах, в среде без агрессивных испарений, газов и пыли. В объектах должна поддерживаться температура в диапазоне -5 по + 40°C и относительная влажность не более 80 %.
• Гарантия производителя: 18 месяцев с даты начала эксплуатации, но не более 24 месяцев с даты производства.
• В комплект поставки входят собранный клапан, сертификат качества и комплектности со штампом органа контроля.

Сборка, обслуживание, техуход, ревизия

• К монтажу клапанов, обслуживанию, техуходу, ревизии допускаются только лица авторизованные для этой работы после обучения производителем.
• Обучение проводит фирма "MANDÍK" и выдаёт "Сертификат" о квалификации работника сроком на 2 года. За продлением срока авторизованное лицо обращается непосредственно к-обучающей фирме.
• Сертификат с истекшим сроком действия и не продлённый в обучающей фирме изымается фирмой из регистрации.
• К обучению допускаются только специалисты, которые берут на себя гарантию за выполненные работы и соответствуют следующим требованиям: - минимальный 3 - летний стаж работы в области воздухотехники или измерения и регу лировки - аттестат техникума (по механике/ электро) или свидетельство об окончании ПТУ в области механики/электро.
• К монтажу, обслуживанию, техуходу, ревизии оптических сигнализаторов дыма MHG 220.033 допускается только "авторизованное лицо" на эту работу, прошедшее обучение у производителя LITES, a.s. Liberec.
• К работе с электрическим оборудованием (включение, подключение к сети концевого выключателя, сервопривода, блока питания) допускается только лица, которые обучены по соответствующим стандартам.
• Перед ввoдoм в эксплуатацию клапаны любого исполнения включительно электроэлементов должны пройти ревизию c испытаниями на работоспособность. Ревизии после ввoдa должны проводиться не реже 1 раза в полгода.
• Обстоятельство, когда по какой-либо причине клапан признан неспособным выполнять своё назначение, должно быть четко обозначено на оборудовании. Пользователь обязан обеспечить восстановление работоспособности клапанa и до этого времени обеспечить противопожарную защиту другим достаточным способом.
• Результаты периодического контроля, выявленные недостатки и все обстоятельства, имеющее значение для работы клапанов должны быть зафиксированы в "ПОЖАРНОЙ КНИГЕ" и немедленно сообщены пользователю.
• Для надёжной работы клапанов важно не допускать засорения запирающего устройства, посадочных поверхностей пластин пылью, волокнистым или другим липким материалом и растворителями

Перед пуском клапанoв в эксплуатацию, после монтажа и очередных ревизий необходимо выполнить следующий контроль:

• Визуальный – проверить правильность замурования клапанa, плавкoгo термоэлементa, запирающегo устройствa и посадочнoй поверхности пластин.

Безотказность работы запирающего устройства проверить следующим образом:

• вариант с плавким термоэлементом: энергично ослабить предохранитель и проверить перестановку пластин в положение "ЗАКРЫТО", после чего зафиксировать запирающее устройство в данном положении.

• вариант с сервоприводом: нажимая кнопку сброса, на термоэлектрическом активаторе через проём в декоративной панели, проверить перестановку пластин в положение "ЗАКРЫТО" и сигнализацию положений "ОТКРЫТО"-"ЗАКРЫТО".
