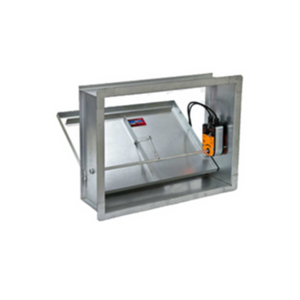

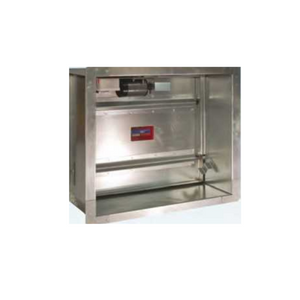

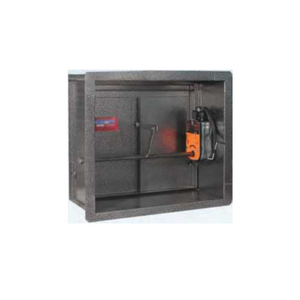

Клапан противодымной вентиляции КДВ.01(03) EI 90

Клапаны противопожарные КДВ.01 и КДВ.03 с пределом огнестойкости EI 90 сертифицированы в МЧС Республики Беларусь.

Оборудование монтируют в зданиях административного, складского, промышленного назначения. Клапан позволяет быстро очистить помещение от дыма. Такая техника устанавливается в приточных/вытяжных противодымных вентиляционных системах. Техника соответствует установленным требованиям техрегламента. Преимущества клапанов этой категории:

широкий диапазон рабочих температур (морозоустойчивость);
высокое качество сборки;
устойчивость к вмятинам, трещинам;
эффективность использования;
универсальность применения.

Корпуса агрегатов изготовлены из стали с оцинковкой, не подвергающейся риску появления ржавчины. Возможно изготовление клапана на заказ из высокопрочной нержавейки. Металл устойчив к резким температурным перепадам, воздействию конденсата.

КПД.01 не монтируют в помещениях с большим содержанием в воздухе агрессивных паров, конденсата, разрушающих элементы изоляции и поверхность корпуса.

Оборудование оснащается следующими видами приводных механизмов:

реверсивные производства Belimo;
электромагнитными;
электромеханическими.

Агрегаты монтируют внутри вертикальных конструкций, за пределами конструкций, в воздушном канале.

Клапан состоит из:

прочного корпуса;
створки;
оси поворота заслонки;
привода.

В КПД с реверсивным/электромеханическим приводным механизмом есть специальная приводная тяга.

Стеновые КПД.01 укомплектованы одним присоединительным фланцем.

Габаритные размеры и схемы установки клапанов КДВ.01 стенового типа

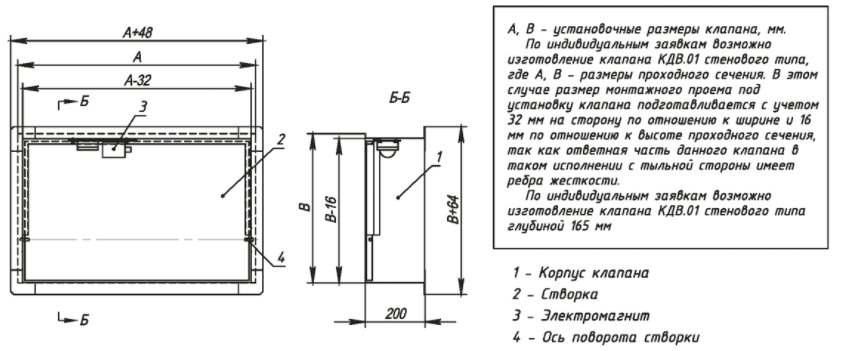

Схема конструкции клапана дымоудаления с электромагнитным приводом

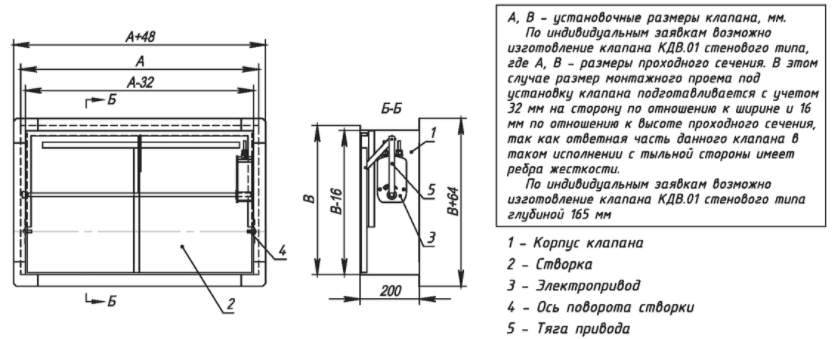

Схема конструкции клапана дымоудаления с электроприводом

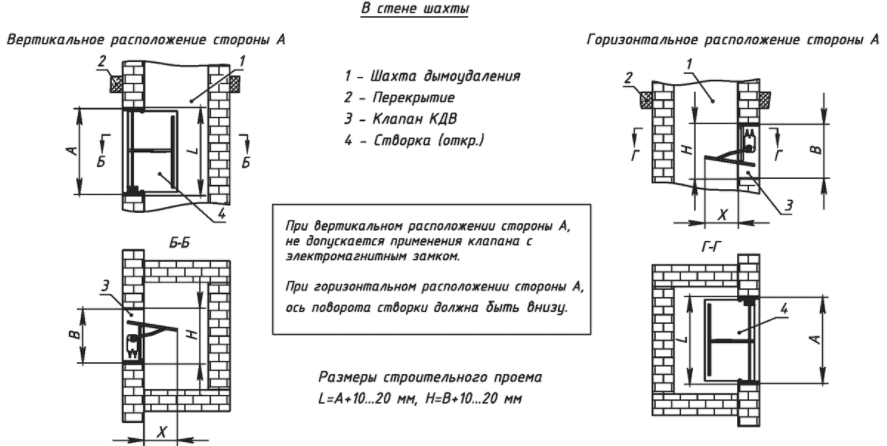

Схемы установки клапанов стенового типа в вертикальной плоскости

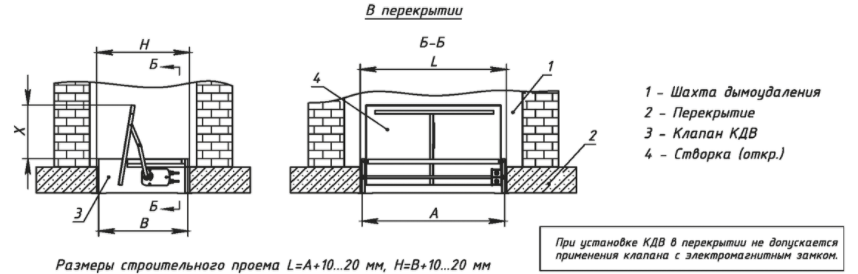

Схемы установки клапанов дымоудаления стенового типа в горизонтальной плоскости

Вылет створки за корпус клапана X, мм
В	250	300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500
X	170	220	320	370	420	520	620	320	370	420	420	470	520	570

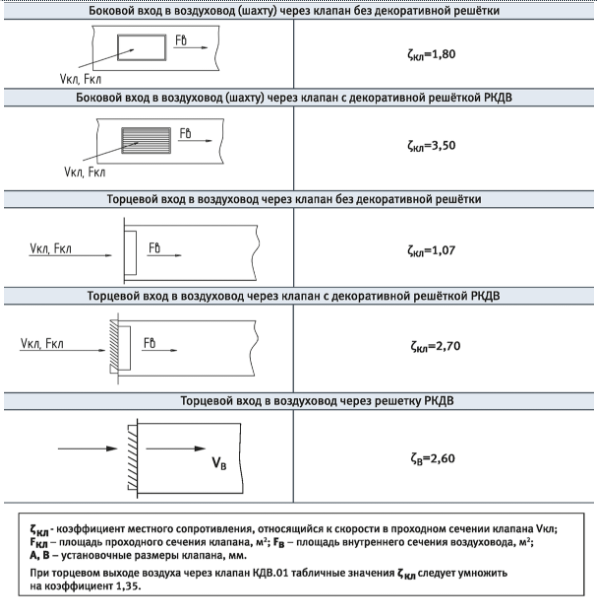

Значения коэффициентов местного сопротивления на входе в сеть дымоудаления через клапан

Типоразмерный ряд и значение площади проходного сечения клапана,м²
A\B	250	300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500
250	0.04	0.05	0.07	0.09	0.10	0.12	0.14	0.16	0.18	0.20	0.22	0.24	0.26	0.27
300		0.06	0.08	0.11	0.13	0.16	0.18	0.20	0.23	0.25	0.27	0.30	0.32	0.35
400			0.12	0.15	0.19	0.22	0.25	0.29	0.32	0.36	0.39	0.42	0.46	0.49
500				0.20	0.24	0.28	0.33	0.37	0.42	0.46	0.50	0.55	0.59	0.64
600					0.30	0.35	0.40	0.46	0.51	0.56	0.62	0.67	0.73	0.78
700						0.41	0.48	0.54	0.60	0.67	0.73	0.80	0.86	0.92
800							0.55	0.61	0.69	0.76	0.84	0.91	0.98	1.06
900								0.70	0.78	0.86	0.95	1.03	1.12	1.20
1000									0.87	0.97	1.06	1.16	1.25	1.34
1100										1.07	1.17	1.28	1.38	1.49
1200											1.29	1.40	1.51	1.63
1300												1.52	1.65	1.77
1400													1.78	1.91
1500														2.06

Масса клапанов КДВ.01 стенового типа, не более, кг
A\B	250	300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500
250	6.5	6.7	7.5	8.4	9.4	10.3	11.2	12.0	13.0	14.0	15.0	22.0	23.5	24.5
300		8.5	9.5	10.5	11.5	12.5	13.5	14.5	15.5	16.5	18.0	20.0	22.0	24.0
400			12.0	13.5	15.0	16.4	18.0	19.5	20.8	22.2	24.0	26.0	28.0	30.0
500				14.5	16.0	17.5	19.0	21.0	23.0	25.0	27.0	29.0	31.0	33.0
600					17.0	19.0	21.0	23.0	25.0	27.0	29.0	31.0	33.0	35.0
700						21.0	23.0	25.0	27.0	29.0	31.0	33.0	41.0	43.0
800							26.0	28.0	30.0	32.0	34.0	40.0	42.0	44.0
900								33.0	35.0	40.0	42.0	44.0	46.0	48.0
1000									40.0	46.0	48.0	50.0	52.0	54.0
1100										48.0	50.0	54.0	58.0	62.0
1200											52.0	56.0	60.0	64.0
1300												58.0	62.0	66.0
1400													66.0	68.0
1500														70.0

Габаритные размеры и схемы установки клапанов КДВ.01 канального типа

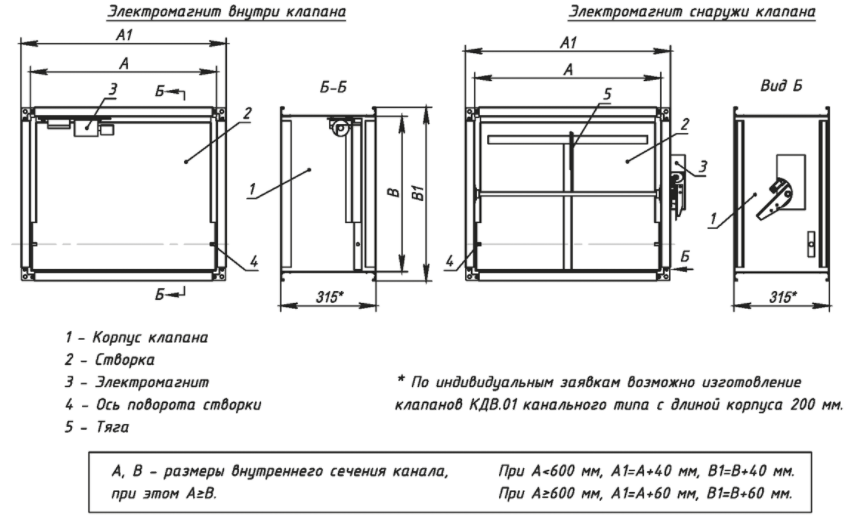

Схема конструкции клапана дымоудаления с электромагнитным приводом

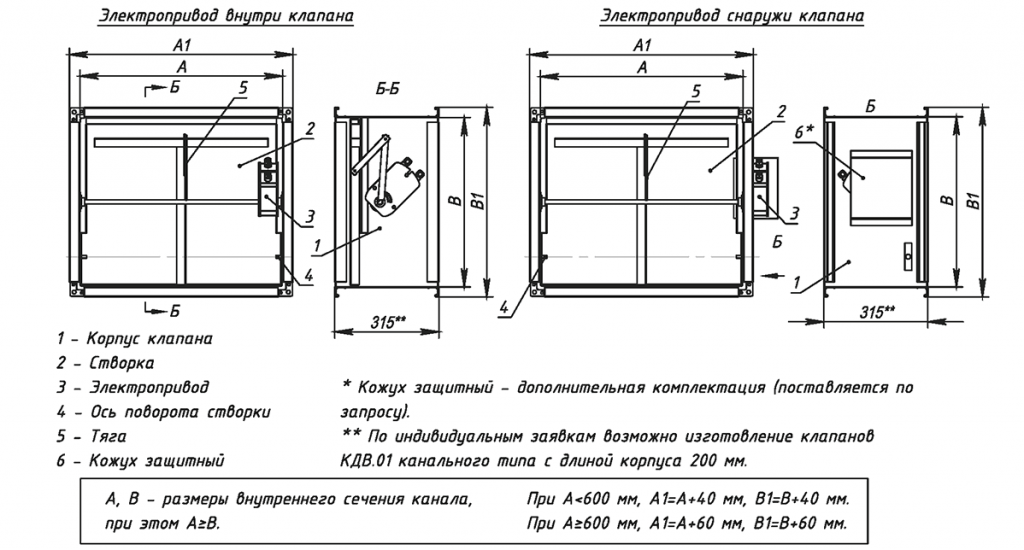

Схема конструкции клапана дымоудаления с электроприводом

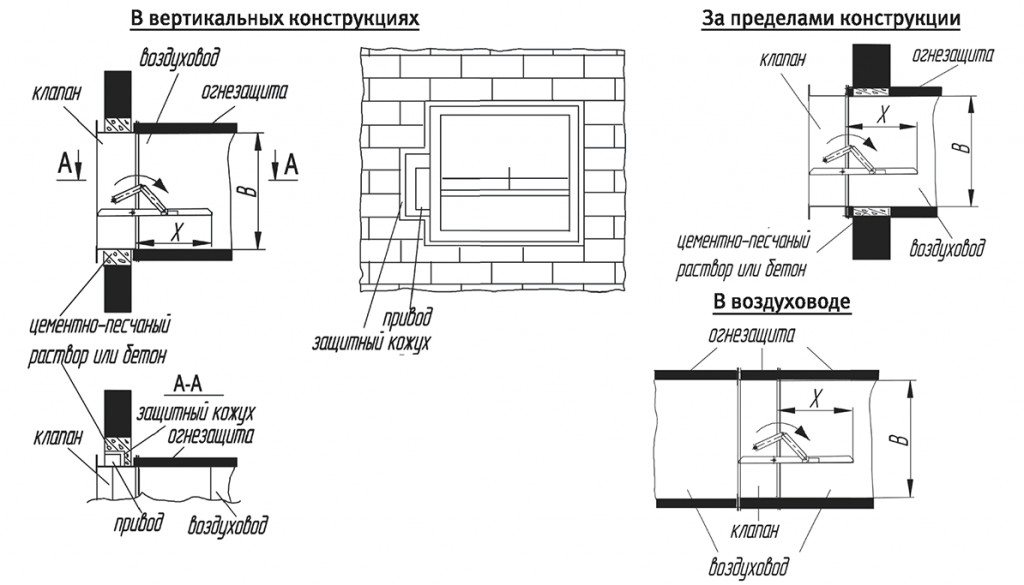

Схемы установки клапанов КДВ.01 канального типа

Вылет створки за корпус клапана X, мм
В, мм	250	300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500
X	140	190	290	340	390	490	590	290	340	390	390	440	490	540

Значение коэффициентов местного сопротивления Qв клапанов канального типа с наружным размещением привода в зависимости от размера В, где В - внутреннее сечение воздуховода, мм
В	250	300	350	400	450	500	550	600	650	700	750	800
Qв	0.97	0.94	0.80	0.72	0.65	0.60	0.56	0.54	0.52	0.50	0.49	0.48

Типоразмерный ряд и значение площади проходного сечения клапана, м², с наружним размещением привода
A\B	250	300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500
250	0.05	0.06	0.08	0.10	0.13	0.15	0.17	0.19	0.21	0.24	0.26	0.28	0.30	0.32
300		0.07	0.10	0.13	0.15	0.18	0.21	0.23	0.26	0.29	0.32	0.34	0.37	0.40
400			0.14	0.17	0.21	0.25	0.28	0.32	0.36	0.39	0.43	0.47	0.51	0.54
500				0.22	0.27	0.31	0.66	0.41	0.45	0.50	0.55	0.59	0.64	0.69
600					0.32	0.38	0.44	0.49	0.55	0.61	0.66	0.72	0.78	0.83
700						0.44	0.51	0.58	0.65	0.71	0.78	0.85	0.91	0.98
800							0.59	0.64	0.72	0.80	0.88	0.95	1.03	1.11
900								0.73	0.82	0.90	0.99	1.08	1.16	1.25
1000									0.91	1.01	1.10	1.20	1.30	1.39
1100										1.11	1.22	1.32	1.43	1.54
1200											1.33	1.45	1.56	1.68
1300												1.54	1.66	1.79
1400													1.80	1.93
1500														2.07

Масса клапанов КДВ.01 канального типа, не более, кг
A\B	250	300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500
250	6.5	6.7	7.5	8.4	9.4	10.3	11.2	12.0	13.0	14.0	15.0	22.0	23.5	24.5
300		8.5	9.5	10.5	11.5	12.5	13.5	14.5	15.5	16.5	18.0	20.0	22.0	24.0
400			12.0	13.5	15.0	16.4	18.0	19.5	20.8	22.2	24.0	26.0	28.0	30.0
500				14.5	16.0	17.5	19.0	21.0	23.0	25.0	27.0	29.0	31.0	33.0
600					17.0	19.0	21.0	23.0	25.0	27.0	29.0	31.0	33.0	35.0
700						21.0	23.0	25.0	27.0	29.0	31.0	33.0	41.0	43.0
800							26.0	28.0	30.0	32.0	34.0	40.0	42.0	44.0
900								33.0	35.0	40.0	42.0	44.0	46.0	48.0
1000									40.0	46.0	48.0	50.0	52.0	54.0
1100										48.0	50.0	54.0	58.0	62.0
1200											52.0	56.0	60.0	64.0
1300												58.0	62.0	66.0
1400													66.0	68.0
1500														70.0
