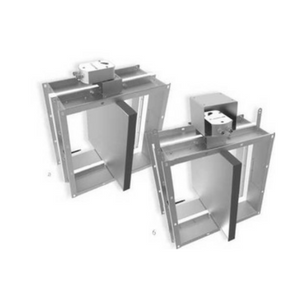

Клапан противопожарный канальный и канальный с возможностью стеновой заделки прямоугольного сечения (EI120)
Основные характеристики клапана EI-120
- R - вылет лопатки за габарит корпуса,
- R=L/(2*N)-140 мм, где N кол-во лопаток в клапане.
- При L≤250 без вылета.
- Минимальный размер клапана 100х100 (LxH) мм.
- Максимальный размер клапана 2000х1400 (LxH) мм.
- Возможно кассетное исполнение клапанов.
- Живое сечение (м2).
- Присутствует смотровой лючок.
Количество лопаток в клапане
| L, мм | N, шт |
| 100≤L≤800 | 1 |
| 800<L<1600 | 2 |
| 1600<L<2000 | 4 |
Масса клапана (без исполнительного механизма)
| L х H, мм | 100х100 | 350х350 | 700х700 | 1000х1000 | 1200х1200 | 1400х1400 | 1800х1400 | 2000х1400 |
| Масса, кг±10% (без исполнительного механизма) | 4,5 | 15,4 | 38 | 69,2 | 91,6 | 117 | 151 | 166 |

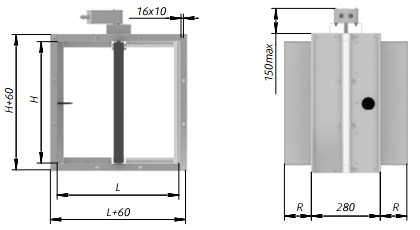

Размеры канального клапана, EI120

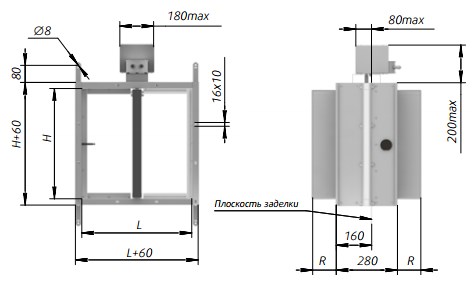

Размеры канального клапана с возможностью стеновой заделки, EI120

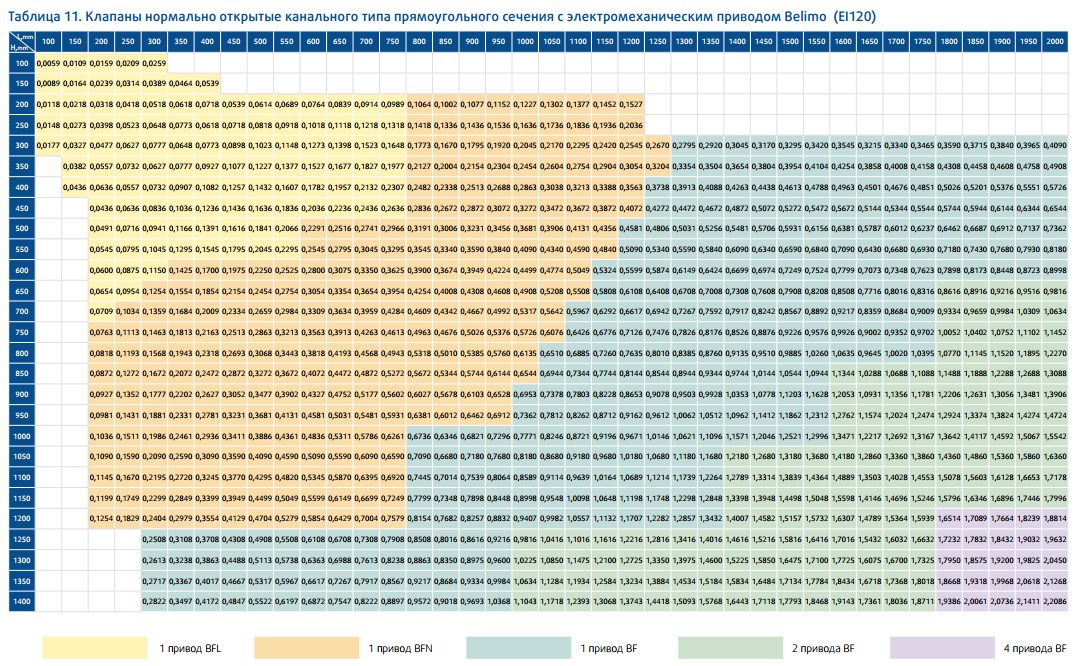

Клапаны нормально открытые канального типа прямоугольного сечения с электромеханическим приводом Belimo (EI120)

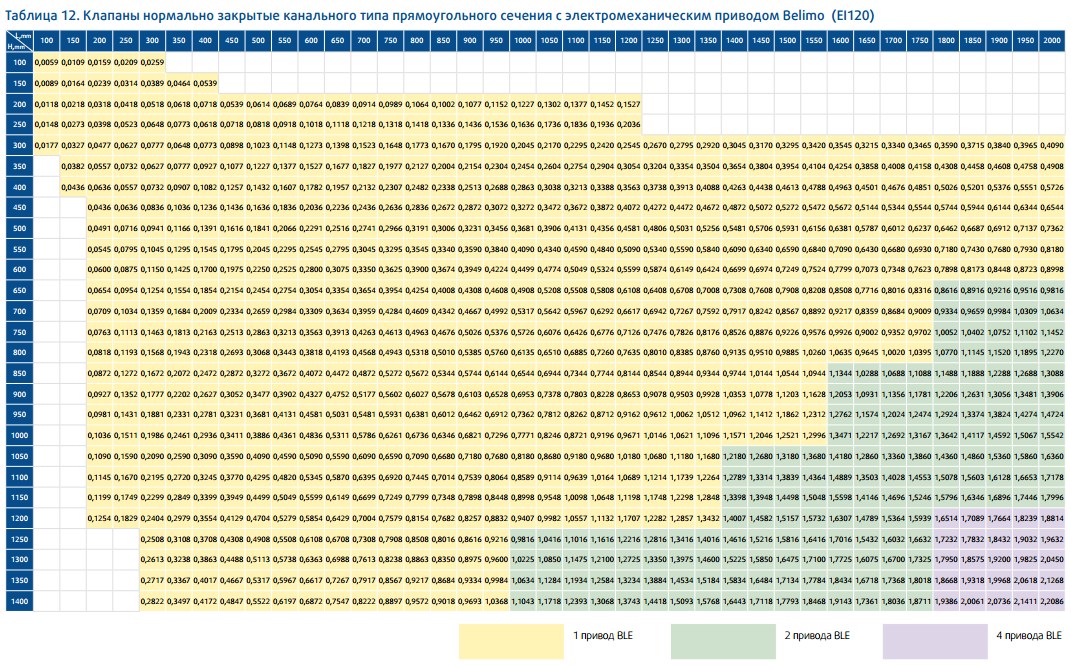

Клапаны нормально закрытые канального типа прямоугольного сечения с электромеханическим приводом Belimo (EI120)

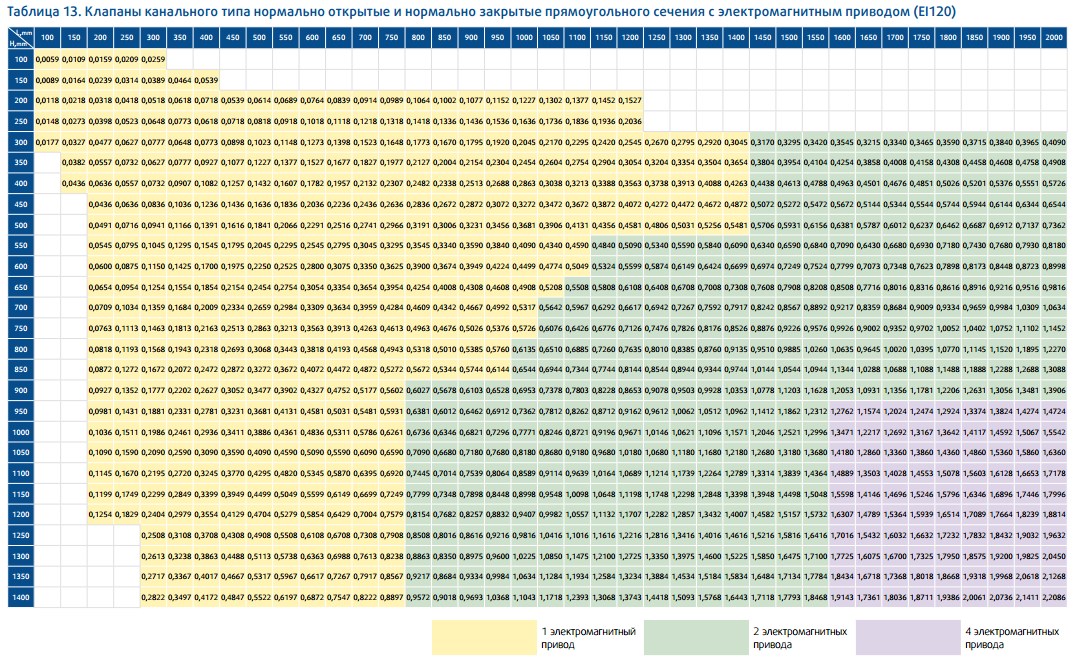

Клапаны канального типа нормально открытые и нормально закрытые прямоугольного сечения с электромагнитным приводом (EI120)
