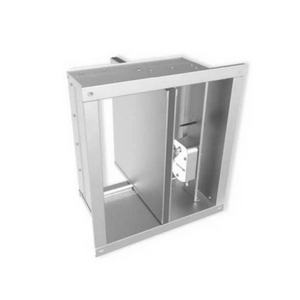

Клапан противопожарный стеновой прямоугольного сечения (EI90)
Основные характеристики клапана стенового EI-90
- Кол-во лопаток в клапане N.
- Минимальный размер клапана 400х400 (LxH) мм.
- Максимальный размер клапана 2000х1400 (LxH) мм.
- Возможно кассетное исполнение клапанов.
- Живое сечение (м2).
Смотровой лючок отсутствует (рекомендуется предусмотреть смотровой лючок в примыкающем воздуховоде, а при заказе решетки алюминиевой (жалюзийной) или сетки ограждающей доступ к клапану осуществлять посредством снятия последних).
Количество лопаток в клапане
| L, мм | N, шт |
| 400<L<450 | 1 |
| 450<L<950 | 2 |
| 950<L<2000 | 4 |
Масса клапана (без исполнительного механизма)
| L хН, мм | 400х400 | 600х600 | 800х800 | 1000х1000 | 1200х1200 | 1400х1400 | 1800х1400 | 2000х1400 | |
| Масса, кг±10% (без исполнительного механизма) | EI60 | 14,5 | 25 | 38 | 51 | 68,5 | 88 | 107 | 118 |
| EI90 | 15 | 26 | 40 | 54 | 73 | 94 | 115 | 127 | |

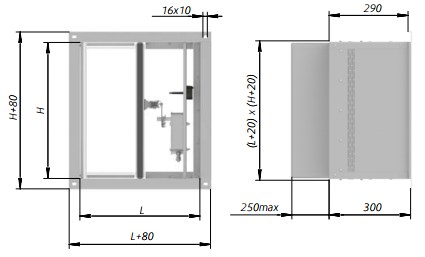

Размеры стенового клапана, EI90

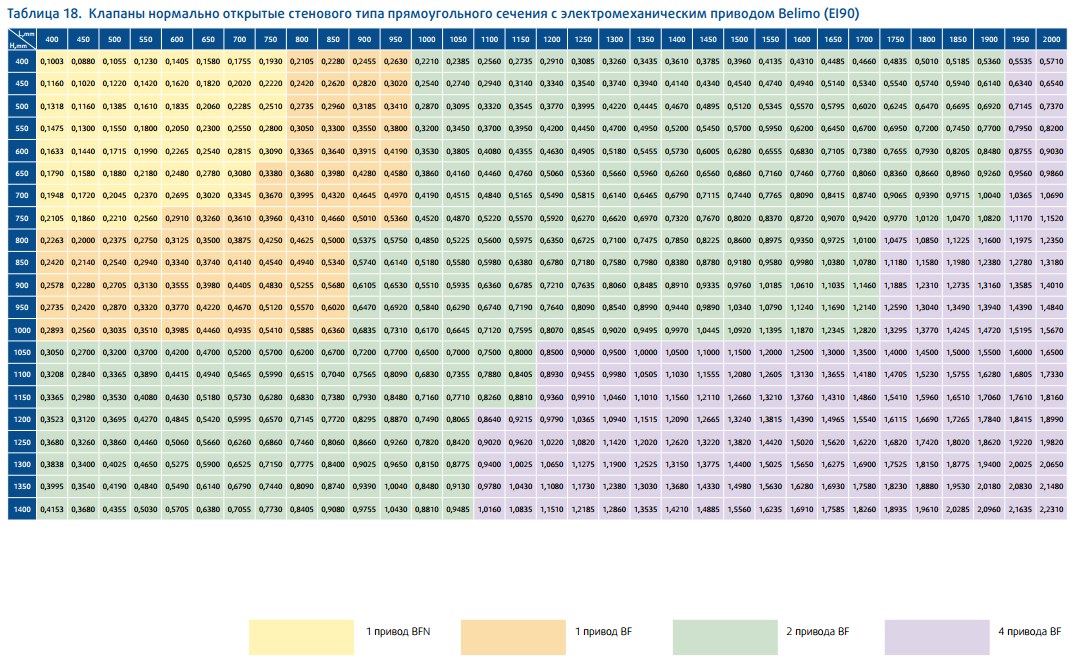

Клапаны нормально открытые стенового типа прямоугольного сечения с электромеханическим приводом Belimo (EI90)

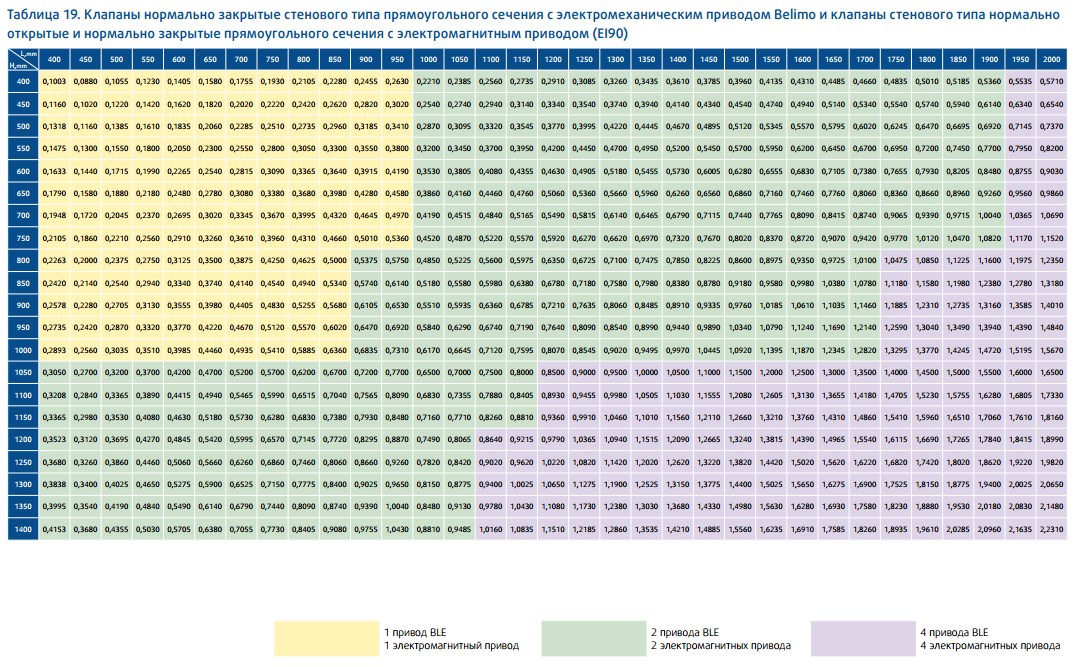

Клапаны нормально закрытые стенового типа прямоугольного сечения с электромеханическим приводом Belimo и клапаны стенового типа нормально открытые и нормально закрытые прямоугольного сечения с электромагнитным приводом (EI90)

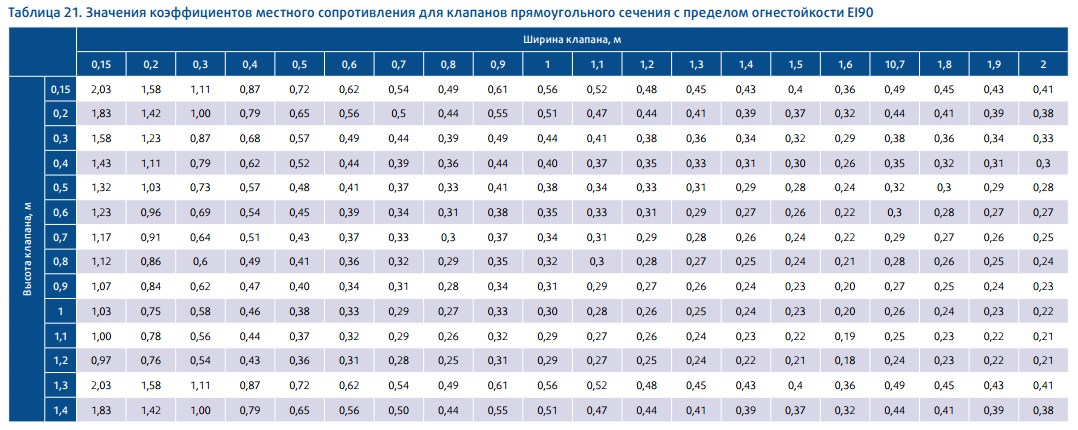

Значения коэффициентов местного сопротивления для клапанов прямоугольного сечения с пределом огнестойкости EI90
Значения коэффициентов местного сопротивления для клапанов прямоугольного сечения с пределом огнестойкости EI120
