Клапаны дымовые прямоугольные (EI90)

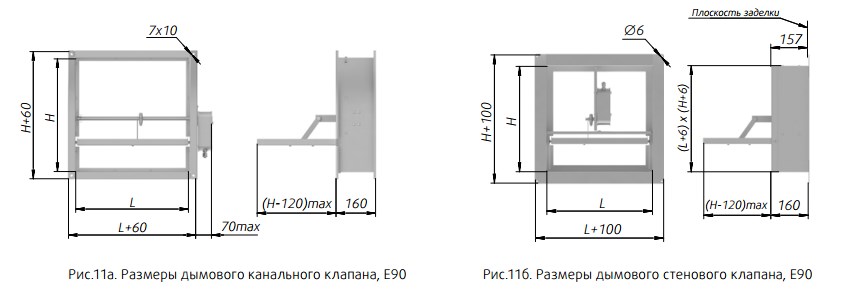

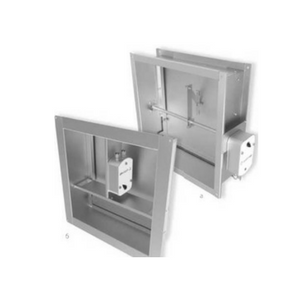

Клапаны дымовые прямоугольные: канальный, стеновой

Количество лопаток в клапане N.
Минимальный размер клапана 300х300 (LxH) мм.
Максимальный размер канального клапана 1000х800 (LxH) мм.
Максимальный размер стенового клапана 1000х1000 (LxH) мм.
Возможно кассетное исполнение клапанов.
Живое сечение (м2 ).

Смотровой лючок отсутствует (рекомендуется предусмотреть смотровой лючок в примыкающем воздуховоде, а при заказе решетки алюминиевой, жалюзийной или сетки ограждающей доступ к клапану осуществлять посредством снятия последних).

Количество лопаток в клапане

Н, мм	N, шт
300<H<800	1
800<H<1000	2

Масса клапана (без исполнительного механизма)
L хН, мм		300x300	400x400	500x500	600x600	700x700	800x800	1000x800	1000x1000
Масса, кг±10% (без исполнительного механизма)	канальный	6,3	8,8	11,5	14,9	18,2	21,6	25,3	-
Масса, кг±10% (без исполнительного механизма)	стеновой	6,3	8,7	11,4	14,8	18,1	21,5	25,1	31,8

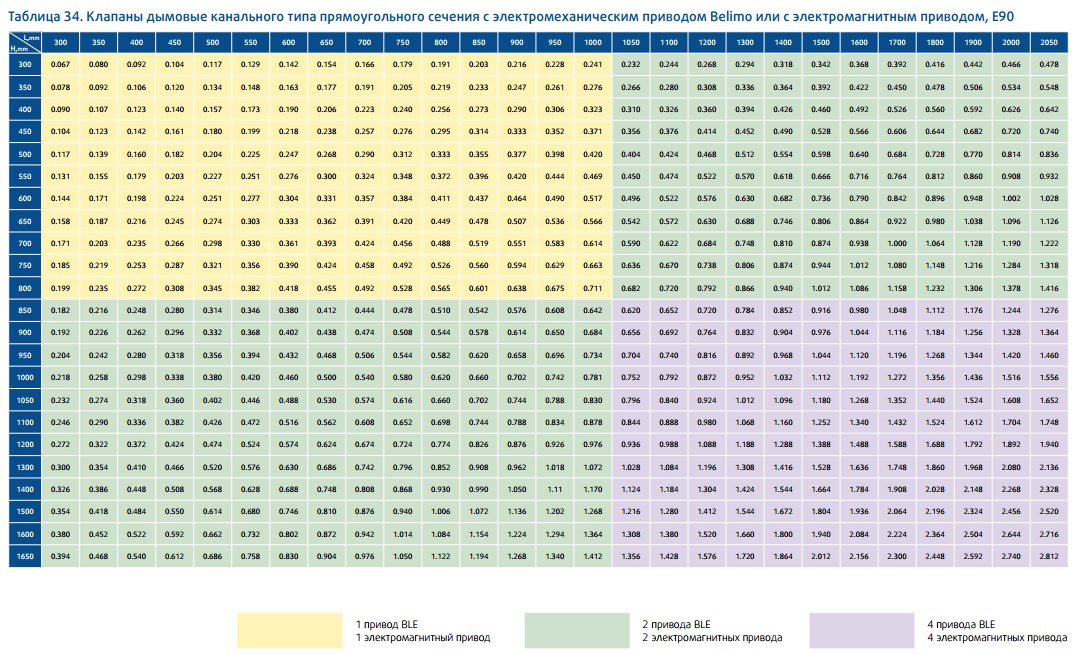

Клапаны дымовые канального типа прямоугольного сечения с электромеханическим приводом Belimo или с электромагнитным приводом, E90

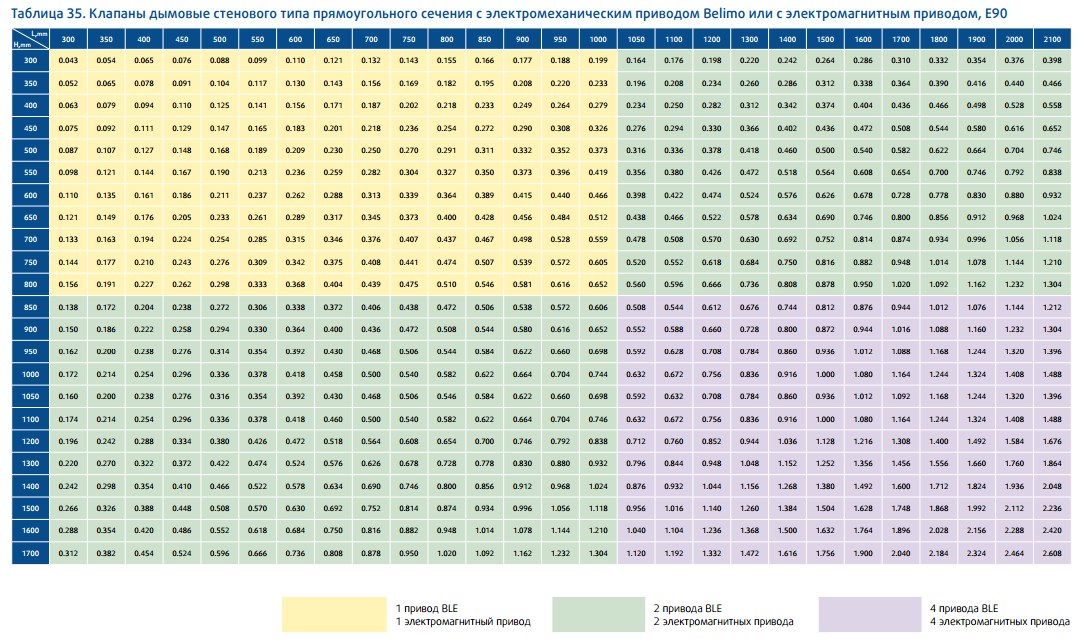

Клапаны дымовые стенового типа прямоугольного сечения с электромеханическим приводом Belimo или с электромагнитным приводом, E90

Значения коэффициентов местного сопротивления для дымовых клапанов канального исполнения прямоугольного сечения с пределом огнестойкости Е90
		Ширина клапана, м
		0,15	0,2	0,3	0,4	0,5	0,6	0,7	0,8	0,9	1	1,1	1,2	1,3	1,4	1,5	1,6	1,7	1,8	1,9	2	2,05
Высота клапана, м	0,15	1,98	1,53	1,06	0,82	0,67	0,57	0,49	0,44	0,56	0,51	0,47	0,43	0,40	0,38	0,35	0,33	0,46	0,42	0,40	0,38	0,38
	0,2	1,78	1,37	0,95	0,74	0,60	0,51	0,45	0,39	0,50	0,46	0,42	0,39	0,36	0,34	0,32	0,29	0,41	0,38	0,36	0,35	0,34
	0,3	1,53	1,18	0,82	0,63	0,52	0,44	0,38	0,34	0,43	0,39	0,36	0,33	0,31	0,29	0,27	0,26	0,35	0,33	0,31	0,30	0,29
	0,4	1,38	1,06	0,74	0,57	0,47	0,39	0,34	0,31	0,39	0,35	0,32	0,30	0,28	0,26	0,25	0,23	0,32	0,29	0,28	0,27	0,26
	0,5	1,27	0,98	0,68	0,52	0,43	0,36	0,32	0,28	0,36	0,33	0,29	0,28	0,26	0,24	0,23	0,21	0,29	0,27	0,26	0,25	0,24
	0,6	1,18	0,91	0,64	0,49	0,40	0,34	0,29	0,26	0,33	0,30	0,28	0,26	0,24	0,22	0,21	0,19	0,27	0,25	0,24	0,24	0,23
	0,7	1,12	0,86	0,59	0,46	0,38	0,32	0,28	0,25	0,32	0,29	0,26	0,24	0,23	0,21	0,19	0,19	0,26	0,24	0,23	0,22	0,21
	0,8	1,07	0,82	0,57	0,44	0,36	0,31	0,27	0,24	0,30	0,27	0,25	0,23	0,22	0,20	0,19	0,18	0,25	0,23	0,22	0,21	0,2
	0,9	1,02	0,79	0,55	0,42	0,35	0,29	0,26	0,23	0,29	0,26	0,24	0,22	0,21	0,19	0,18	0,17	0,24	0,22	0,21	0,20	0,19
	1	0,98	0,70	0,53	0,41	0,33	0,28	0,24	0,22	0,28	0,25	0,23	0,21	0,20	0,19	0,18	0,17	0,23	0,21	0,20	0,19	0,19
	1,1	0,95	0,73	0,51	0,39	0,32	0,27	0,24	0,21	0,27	0,24	0,22	0,21	0,19	0,18	0,17	0,16	0,22	0,2	0,19	0,18	0,18
	1,2	0,92	0,71	0,49	0,38	0,31	0,26	0,23	0,20	0,26	0,24	0,22	0,20	0,19	0,17	0,16	0,15	0,21	0,2	0,19	0,18	0,17
	1,3	0,89	0,69	0,48	0,37	0,30	0,26	0,22	0,19	0,25	0,23	0,21	0,19	0,18	0,17	0,16	0,15	0,21	0,19	0,18	0,17	0,17
	1,4	0,87	0,67	0,46	0,36	0,29	0,25	0,22	0,19	0,24	0,22	0,20	0,19	0,18	0,16	0,15	0,15	0,20	0,19	0,18	017	0,17
	1,5	0,84	0,65	0,45	0,35	0,29	0,24	0,21	0,19	0,24	0,22	0,2	0,18	0,17	0,16	0,15	0,14	0,2	0,18	0,17	0,16	0,16
	1,6	0,83	0,64	0,45	0,35	0,28	0,24	0,21	0,19	0,24	0,21	0,2	0,18	0,17	0,16	0,15	0,14	0,19	0,18	0,17	0,16	0,16
	1,65	0,82	0,63	0,44	0,34	0,28	0,23	0,2	0,18	0,23	0,21	0,19	0,17	0,16	0,15	0,14	0,13	0,19	0,17	0,16	0,15	0,15

Значения коэффициентов местного сопротивления для дымовых клапанов стенового исполнения прямоугольного сечения с пределом огнестойкости Е90
		Ширина клапана, м
		0,15	0,2	0,3	0,4	0,5	0,6	0,7	0,8	0,9	1	1,1	1,2	1,3	1,4	1,5	1,6	1,7	1,8	1,9	2	2,1
Высота клапана, м	0,15	2,01	1,56	1,09	0,85	0,7	0,6	0,52	0,47	0,59	0,54	0,5	0,46	0,43	0,41	0,38	0,36	0,49	0,45	0,43	0,41	0,41
	0,2	1,81	1,4	0,98	0,77	0,63	0,54	0,48	0,42	0,53	0,49	0,45	0,42	0,39	0,37	0,35	0,32	0,44	0,41	0,39	0,38	0,37
	0,3	1,56	1,21	0,85	0,66	0,55	0,47	0,41	0,37	0,46	0,42	0,39	0,36	0,34	0,32	0,3	0,29	0,38	0,36	0,34	0,33	0,32
	0,4	1,41	1,09	0,77	0,6	0,5	0,42	0,37	0,34	0,42	0,38	0,35	0,33	0,31	0,29	0,28	0,26	0,35	0,32	0,31	0,3	0,29
	0,5	1,3	1,01	0,71	0,55	0,46	0,39	0,35	0,31	0,39	0,36	0,32	0,31	0,29	0,27	0,26	0,24	0,32	0,3	0,29	0,28	0,27
	0,6	1,21	0,94	0,67	0,52	0,43	0,37	0,32	0,29	0,36	0,33	0,31	0,29	0,27	0,25	0,24	0,22	0,3	0,28	0,27	0,27	0,26
	0,7	1,15	0,89	0,62	0,49	0,41	0,35	0,31	0,28	0,35	0,32	0,29	0,27	0,26	0,24	0,22	0,22	0,29	0,27	0,26	0,25	0,24
	0,8	1,1	0,85	0,6	0,47	0,39	0,34	0,3	0,27	0,33	0,3	0,28	0,26	0,25	0,23	0,22	0,21	0,28	0,26	0,25	0,24	0,23
	0,9	1,05	0,82	0,58	0,45	0,38	0,32	0,29	0,26	0,32	0,29	0,27	0,25	0,24	0,22	0,21	0,2	0,27	0,25	0,24	0,23	0,22
	1	1,01	0,73	0,56	0,44	0,36	0,31	0,27	0,25	0,31	0,28	0,26	0,24	0,23	0,22	0,21	0,2	0,26	0,24	0,23	0,22	0,22
	1,1	0,98	0,76	0,54	0,42	0,35	0,3	0,27	0,24	0,3	0,27	0,25	0,24	0,22	0,21	0,2	0,19	0,25	0,23	0,22	0,21	0,21
	1,2	0,95	0,74	0,52	0,41	0,34	0,29	0,26	0,23	0,29	0,27	0,25	0,23	0,22	0,2	0,19	0,18	0,24	0,23	0,22	0,21	0,2
	1,3	0,92	0,72	0,51	0,4	0,33	0,29	0,25	0,22	0,28	0,26	0,24	0,22	0,21	0,2	0,19	0,18	0,24	0,22	0,21	0,2	0,2
	1,4	0,9	0,7	0,49	0,39	0,32	0,28	0,25	0,22	0,27	0,25	0,23	0,22	0,21	0,19	0,18	0,18	0,23	0,22	0,21	17,03	0,2
	1,5	0,87	0,68	0,48	0,38	0,32	0,27	0,24	0,22	0,27	0,25	0,23	0,21	0,2	0,19	0,18	0,17	0,23	0,21	0,2	0,19	0,19
	1,6	0,86	0,67	0,48	0,38	0,31	0,27	0,24	0,22	0,27	0,24	0,23	0,21	0,2	0,19	0,18	0,17	0,22	0,21	0,2	0,19	0,19
	1,7	0,85	0,66	0,47	0,37	0,31	0,26	0,23	0,21	0,26	0,24	0,22	0,2	0,19	0,18	0,17	0,16	0,22	0,2	0,19	0,18	0,18

Значения коэффициентов местного сопротивления для клапанов круглого сечения пределом огнестойкости E60, Е90
Размер клапана, мм	100	125	150	160	180	200	225	250	280	315	355	400	450	500	560	630	710
Коэффициент местного сопротивления	1,36	0,95	0,79	0,70	0,62	0,58	0,50	0,43	0,38	0,35	0,31	0,26	0,22	0,22	0,19	0,17	0,15
