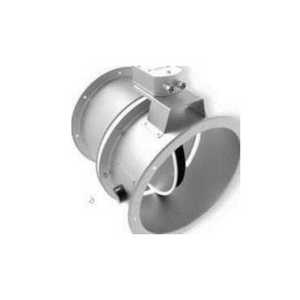

Клапаны противопожарные круглые (EI120)

Заказать
Заказать

Минимальный размер клапана ⌀100 мм.
Максимальный размер клапана ⌀1000 мм.
Присутствует смотровой лючок.

Значения коэффициентов местного сопротивления для клапанов круглого сечения пределом огнестойкости EI120
Размер клапана, мм 100 125 150 160 180 200 225 250 280 315 355 400 450 500 560 630 710
Коэффициент местного сопротивления 1,41 1,00 0,84 0,75 0,67 0,63 0,55 0,48 0,43 0,40 0,36 0,31 0,27 0,27 0,24 0,22 0,20

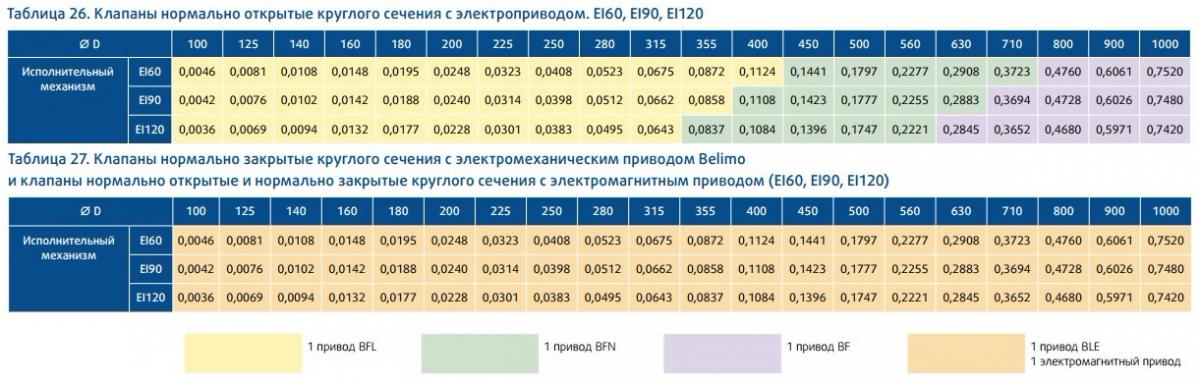

Основные характеристики противопожарных круглых клапанов, EI120

⌀D W, W1, расстояние до R, вылет Живое сечение Масса (без исполнительного механизма)
  длина плоскости заделки заслонки   а б в
мм м2 кг (±10%)
100 440 240 - 0,0036 3 2,8 3,7
125 440 240 - 0,0069 3,6 3,4 4,3
140 440 240 - 0,0094 4 3,8 4,7
160 440 240 - 0,0132 4,6 4,3 5,2
180 440 240 - 0,0177 5,2 4,9 5,8
200 440 240 - 0,0228 7,3 6,6 7,5
225 440 240 - 0,0301 8,3 7,5 8,4
250 440 240 - 0,0383 9,3 8,5 9,4
280 440 240 - 0,0495 10,7 9,7 10,6
315 440 240 - 0,0643 12,3 11,3 12,2
355 440 240 - 0,0837 14,4 13,3 14,2
400 440 240 - 0,1084 16,8 15,6 16,5
450 440 240 10 0,1396 19,7 18,3 19,2
500 440 240 35 0,1747 22,9 21,3 22,2
560 440 240 65 0,2221 26,9 25,2 26,1
630 540 290 50 0,2845 34,3 32,4 33,3
710 540 290 90 0,3652 40,9 38,8 39,7
800 540 290 135 0,4680 49 46,7 47,6
900 540 290 185 0,5971 58,8 56,2 57,1
1000 540 290 235 0,7420 69,4 66,5 67,4

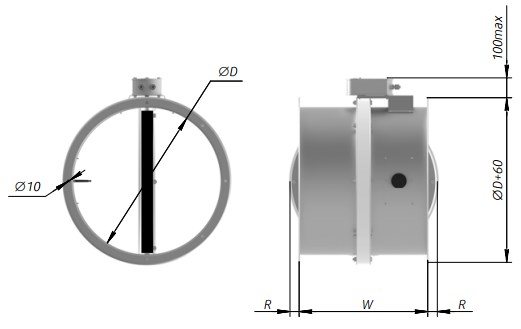

Размеры канального клапана HELMER, EI120

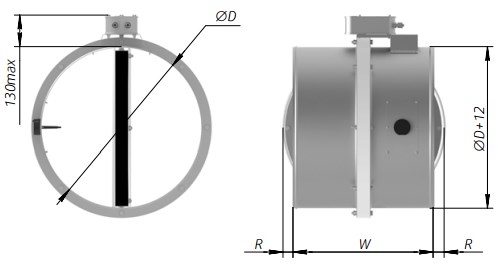

Размеры ниппельного клапана HELMER, EI120

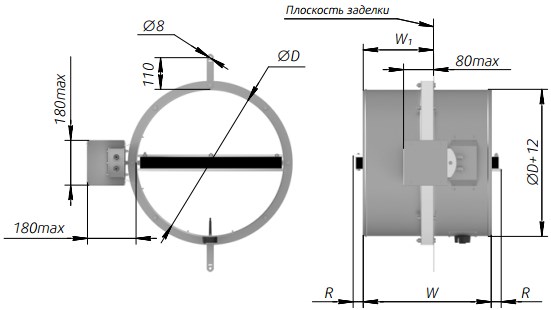

Размеры ниппельного клапана HELMER, EI90 (с возможностью стеновой заделки)
