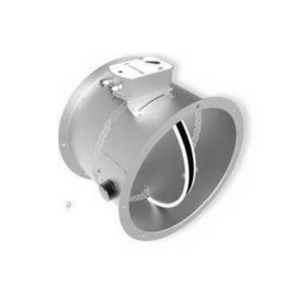

Клапаны противопожарные круглые (EI90)

Заказать
Заказать

Основные характеристики клапанов круглых EI-90

  • Минимальный размер клапана ⌀100 мм.
  • Максимальный размер клапана ⌀1000 мм.
  • Присутствует смотровой лючок.

Значения коэффициентов местного сопротивления для клапанов круглого сечения пределом огнестойкости EI90

Размер клапана, мм 100 125 150 160 180 200 225 250 280 315 355 400 450 500 560 630 710
Коэффициент местного сопротивления 1,39 0,98 0,82 0,73 0,65 0,61 0,53 0,46 0,41 0,38 0,34 0,29 0,25 0,25 0,22 0,20 0,18

Основные характеристики противопожарных круглых клапанов, EI90

⌀D W, W1, расстояние до R, вылет Живое сечение Масса (без исполнительного механизма)



 длина плоскости заделки заслонки



 а б в
мм м2 кг (±10%)
100 350 195 - 0,0042 2 1,7 2,6
125 350 195 - 0,0076 2,4 2,1 3
140 350 195 - 0,0102 2,7 2,4 3,3
160 350 195 - 0,0142 3,2 2,7 3,6
180 350 195 - 0,0188 3,6 3,2 4,1
200 350 195 - 0,0240 4,9 4,4 5,3
225 350 195 - 0,0314 5,7 5,1 6
250 350 195 - 0,0398 6,5 5,9 6,8
280 350 195 - 0,0512 7,5 6,9 7,8
315 350 195 - 0,0662 8,8 8,1 9
355 350 195 10 0,0858 10,4 9,6 10,5
400 350 195 30 0,1108 12,4 11,5 12,4
450 350 195 55 0,1423 14,7 13,7 14,6
500 350 195 80 0,1777 17,3 16,2 17,1
560 350 195 110 0,2255 20,6 19,4 20,3
630 450 245 95 0,2883 27,1 25,8 26,7
710 450 245 135 0,3694 32,7 31,2 32,1
800 450 245 180 0,4728 39,5 37,9 38,8
900 450 245 230 0,6026 47,9 46 46,9
1000 450 245 280 0,7480 57 55 55,9

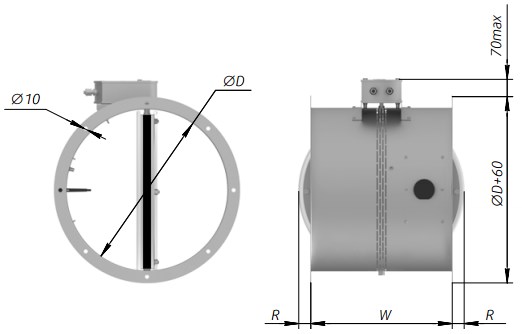

Размеры канального клапана HELMER, EI90

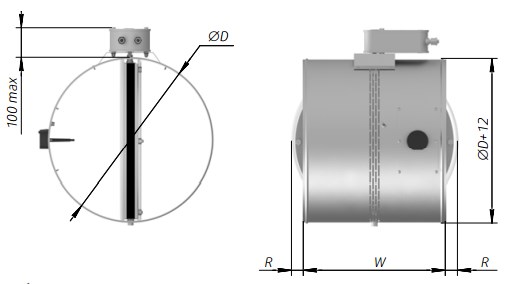

Размеры ниппельного клапана HELMER, EI90

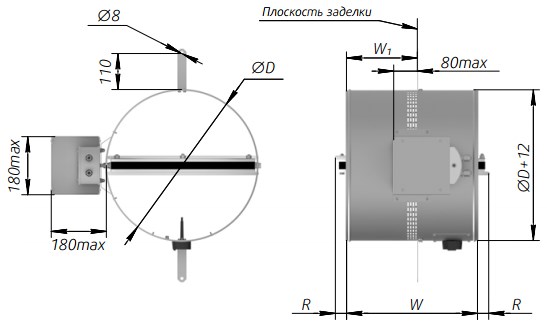

Размеры ниппельного клапана HELMER, EI90 (с возможностью стеновой заделки)
