Клапаны противопожарные КПВ.02 (ЕI 90, EI 180) прямоугольные и круглые

Заказать
Заказать

Клапаны противопожарные комбинированные КПВ.02 (ЕI 90, EI 180) круглые и прямоугольные сертифицированы в МЧС Республики Беларусь и доступны для заказа в Минске.

Клапаны этой категории отличаются высоким качеством исполнения, износоустойчивостью, быстрой установкой. В производстве такого оборудования используют жаропрочную, кислотоустойчивую сталь с оцинкованным покрытием.

Возможно изготовление КПВ.02 из углеродистой стали, нержавейки. Корпуса агрегатов покрывают специальной краской устойчивой к температурным воздействиям, повышенной влажности. С течением времени покрытие не трескается.

Представленное оборудование имеет ряд преимуществ:

  • ударопрочность;
  • надежность, простота эксплуатации;
  • долговечность;
  • широкий диапазон рабочих температур.

Агрегаты устанавливают во внутренней части помещений (здания/сооружения административного, общественного, складского, жилого, промышленного назначения). Температура среды внутри комнаты должна находиться в пределах от -30 до +40 градусов по Цельсию. На оборудование не должны оказывать воздействия атмосферные осадки, агрессивный конденсат, который скапливается на заслонке.

Помещение, в котором ставят такие клапаны, не должно содержать в воздухе горючих взвесей в виде паров, газов, взрывоопасных смесей. Эти вещества разрушают металлические поверхности, резиновую электрическую изоляцию, защитные покрытия (лак, порошковая краска).

Представленные КПВ соответствуют установленным требованиям пожарной безопасности, нормам и требованиям государственных стандартов качества, электрозащиты. Устанавливать оборудование можно только в соответствии с определенными ТУ (техническими условиями).

Задачи клапанов КПВ.02:

  • Нормально открытые. Эта категория клапанов называется огнезадерживающими. Оборудование моментально блокирует самораспространение сильного жара, пламени, дыма, пепла по воздушным каналам вентиляционной, кондиционирующей систем. Агрегат применяют в различных сооружениях.
  • Нормально закрытые, дымовые. Оборудование устанавливают в вентиляционной системе, которая препятствует распространению дыма.

Комбинированные клапаны не используют во взыровопожароопасных помещениях.

Существует два предела устойчивости клапанов КПВ.02 к огню:

  • EI 90;
  • EI 180.

В соответствии с этими значениями оборудование подходит:

  • для режима НО КПВ, когда тепловое воздействие осуществляется со стороны приводного механизма;
  • для режима НО, если тепло выделяется со стороны противоположной расположению приводного механизма;
  • для режима НО, когда клапан устанавливают на одном из участков воздушного канала за пределами конструкции, используемой для ограждения;
  • для режима НЗ.

КПВ бывают:

  • Канальные с прямоугольным/круглым сечением, с несколькими фланцами, включая соединение с помощью ниппелей. Монтаж приводного механизма осуществляют снаружи.
  • Стеновые прямоугольного сечения, с одним фланцем. Приводной механизм устанавливают внутри. Створки имеют слой термоизоляции.
  • клапаны противопожарные КПВ.02 применяются в Республике Беларусь в полном соответствии с законодательством Республики Беларусь.

Клапаны могут работать в горизонтальном, вертикальном положении и под углом.

На клапаны огнезадерживающие с исполнительным механизмом Belimo выдается Декларация МЧС Республики Беларусь и Техническое свидетельство Республики Беларусь и ТС.

Нормально открытые КПВ оснащаются:

  • электромеханическими приводными механизмами производства Belimo и других брендов (наличие термозамыкающего механизма);
  • электромагнитными приводами (наличие теплового замка).

Нормально закрытые КПВ оснащаются:

  • реверсивными приводными механизмами торговой марки Belimo и других производителей;
  • электромагнитными приводными механизмами.

Подробную информацию о клапанах этой категории узнавайте по контактным телефонам. Опытные специалисты предоставят вам бесплатную профессиональную консультацию.

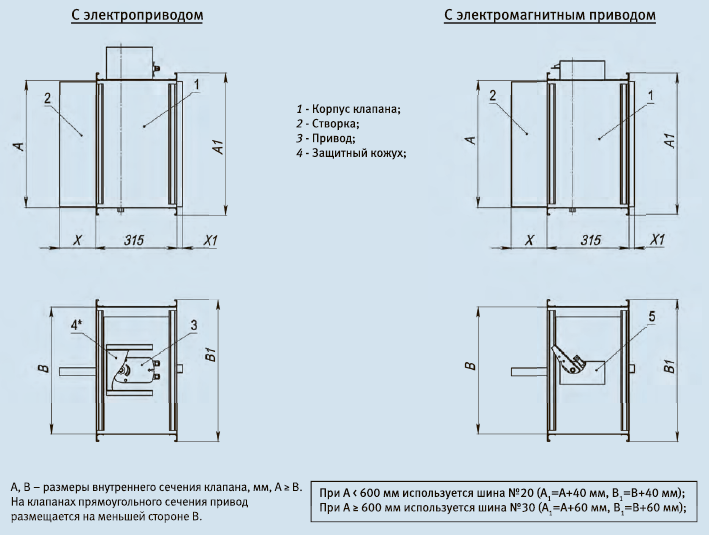

Схема конструкции клапана прямоугольного сечения

Вылет створки за корпус клапана X, X1 - вылет створки за корпус клапана, мм
B 150 200 300 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500
X 0 5 55 105 155 205 80 105 130 155 180 105 130 155 155
X1 0 0 0 0 10 60 0 0 0 10 35 0 0 10 10



Значения коэффициентов местного сопротивления клапанов КПВ.01(02) в зависимости от размеров внутреннего сечения клапана (воздуховода)
A\B 100 150 200 300 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500
100 1.53 1.40 1.28 1.10 0.95 0.83 0.77
150   1.11 0.94 0.81 0.71 0.63 0.60 0.54 0.48 0.44 0.42 0.41 0.40 0.39 0.38 0.38
200     0.72 0.63 0.56 0.52 0.48 0.44 0.42 0.40 0.38 0.37 0.36 0.34 0.33 0.33
300       0.45 0.37 0.33 0.32 0.31 0.30 0.29 0.29 0.28 0.27 0.26 0.25 0.25
400         0.30 0.26 0.25 0.24 0.23 0.22 0.22 0.21 0.20 0.19 0.18 0.18
500           0.21 0.19 0.19 0.18 0.17 0.17 0.16 0.15 0.14 0.13 0.13
600             0.16 0.14 0.13 0.12 0.11 0.11 0.10 0.10 0.10 0.07
700               0.12 0.11 0.10 0.09 0.09 0.08 0.09 0.09 0.09
800                 0.10 0.09 0.08 0.08 0.08 0.08 0.08 0.08
900                   0.08 0.07 0.07 0.07 0.07 0.07 0.07
1000                     0.07 0.07 0.07 0.07 0.07 0.07
1100                       0.07 0.07 0.06 0.06 0.06
1200                         0.06 0.06 0.06 0.06
1300                           0.05 0.05 0.05
1400                             0.05 0.05
1500                               0.04



Типоразмерный ряд и значения площади проходного сечения, м2, клапанов прямоугольного сечения
A\B 100 150 200 300 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500
100 0.01 0.01 0.01 0.02 0.02 0.03 0.04
150   0.01 0.01 0.02 0.03 0.03 0.04 0.05 0.05 0.06 0.07 0.07 0.08 0.09 0.10 0.10
200     0.02 0.03 0.04 0.06 0.07 0.08 0.09 0.10 0.12 0.13 0.14 0.15 0.16 0.18
300       0.06 0.08 0.10 0.12 0.15 0.17 0.19 0.21 0.23 0.26 0.28 0.30 0.32
400         0.12 0.15 0.18 0.21 0.25 0.28 0.31 0.34 0.37 0.41 0.44 0.47
500           0.20 0.24 0.28 0.32 0.36 0.41 .045 0.49 0.53 0.57 0.62
600             0.29 0.29 0.34 0.38 0.43 0.47 0.51 0.56 0.60 0.65
700               0.36 0.41 0.47 0.52 0.58 0.63 0.68 0.74 0.79
800                 0.49 0.55 0.62 0.68 0.75 0.81 0.87 0.94
900                   0.64 0.71 0.79 0.86 0.94 1.01 1.08
1000                     0.81 0.90 0.98 1.06 1.15 1.23
1100                       1.00 1.10 1.19 1.28 1.38
1200                         1.12 1.22 .131 1.41
1300                           1.34 1.45 1.55
1400                             1.58 1.70
1500                               1.85

Масса клапанов КПВ.01(02) канального типа, не более, кг
A\B 150 200 300 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500
150 7.3 7.9 9.1 10.9 11.5 14.0 15.4 16.8 18.2 19.6 21.0 22.4 23.8 25.2 26.3
200   8.5 9.9 11.3 12.5 15.3 16.7 18.1 19.5 20.9 22.3 23.7 25.1 26.5 27.9
300     11.6 13.1 14.7 18.0 19.8 21.6 23.4 25.2 27.0 28.8 30.6 32.4 34.2
400       15.1 17.1 20.6 22.6 24.6 26.8 292 31.6 34.0 36.4 38.8 41.2
500         19.4 23.3 25.9 28.3 31.1 33.7 36.3 38.9 41.5 44.1 46.7
600           26.8 29.6 32.4 35.2 38.0 40.8 43.6 46.4 49.2 53.0
700             32.7 35.7 38.7 41.7 44.7 47.7 50.7 54.2 59.3
800               39.2 42.4 45.6 48.8 52.0 55.0 59.1 65.6
900                 46.3 50.1 53.9 56.7 59.7 63.9 71.9
1000                   54.2 60.0 61.4 64.4 68.9 78.2
1100                     57.2 66.1 69.1 73.3 84.5
1200                       70.8 73.1 78.0 90.8
1300                         77.9 82.9 97.2
1400                           87.6 103.4
1500                             109.7

Схема конструкции клапана круглого сечения

Вылет створки за корпус клапана X, X1 – вылет створки за корпус клапана, мм
D,мм 100 125 140 160 180 200 225 250 280 315 355 400 450 500 560 630 710 800 900 1000
X 0 0 0 0 0 0 0 0 0 0 15 40 0 0 20 55 45 90 140 190
X1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 20 55 45 90 140 190



Типоразмерный ряд клапанов круглого сечения, значения коэффициентов местного сопротивления клапанов и площади проходного сечения клапанов Fkl в зависимости от диаметра внутреннего сечения клапана (воздуховода) D
D, мм 100 125 140 160 180 200 225 250 280 315 355 400 450 500 560 630 710 800 900 1000

Q,в

 1.9 1.6 1.4 1.2 0.9 0.7 0.5 0.4 0.3 0.2 0.2 0.2 0.1 0.1 0.1 0.1 0.1 0.1 0.04 0.04
Fкл, мм 0.01 0.01 0.01 0.02 0.02 0.03 0.03 0.04 0.05 0.07 0.09 0.12 0.15 0.02 0.23 0.03 0.38 0.48 0.61 0.76



Масса клапаков КПВ.01(02) канального типа круглого сечения, не более, кг
D, мм 100 125 140 160 180 200 225 250 280 315 355 400 450 500 560 630 710 800 900 1000
M, кг 4.0 4.2 4.3 4.4 4.6 4.8 5.1 5.4 5.7 6.4 8.3 9.2 10.1 11.5 12.9 16.9 23.8 26.5 26.5 26.5
