Клапаны противопожарные комбинированные КПВ.03(ЕI 120)

Заказать
Заказать

Клапаны противопожарные комбинированные КПВ.03 (ЕI 120) сертифицированы в МЧС Республики Беларусь.

КПВ.03 изготавливают из ударопрочной стали с оцинковкой. Возможно производство противопожарных комбинированных клапанов из углеродистой стали нержавеющей. Корпуса изделий покрывают прочной порошковой краской. Покрытие устойчиво к воздействию влаги, высоких/пониженных температур. Оно не растрескивается с течением времени.

КПВ.03 имеет ряд преимуществ:

  • надежность, удобство эксплуатации;
  • долговечность;
  • широкий диапазон рабочих температур.

Оборудование устанавливают в помещениях с температурой окружающей среды от -30 до +40 градусов по Цельсию. Клапаны этой категории не рекомендуется устанавливать в помещения, где возможно воздействие агрессивного конденсата, атмосферных осадков.

Монтаж клапанов осуществляют в зданиях и сооружениях разного назначения. Среда должна быть взрывобезопасной. Воздух в помещении не должен содержать агрессивных газов, смесей, которые могут привести к возникновению взрыва, разрушить металлическую поверхность корпусов оборудования и электрическую изоляцию.

Виды КПВ.03:

  • Нормально открытые, огнезадерживающие. Клапаны применяют для блокировки самораспространения пламени, дыма, копоти по воздушным каналам в вентиляционной системе или в системе кондиционирования.
  • Нормально закрытые, дымовые. Оборудование устанавливают в вентиляционной системе, препятствующей распространению дыма, используемой для отвода продуктов горения.

Клапаны этой категории не подлежат монтажу во взрывопожароопасных помещениях.

Предел огнестойкости КПВ.03 – EI 120. Это значение действительно для следующих режимов:

  • НО клапана, когда тепловое воздействие идет со стороны приводного механизма;
  • НО, когда тепло интенсивно выделяется со стороны, противоположной расположению электропривода;
  • НО в случае монтажа на одном из участков воздушного канала, когда оборудование выходит за пределы конструкции, предназначенной для ограждения;
  • нормально закрытого КПВ.

Модельный ряд представлен КПВ.03 следующих типов:

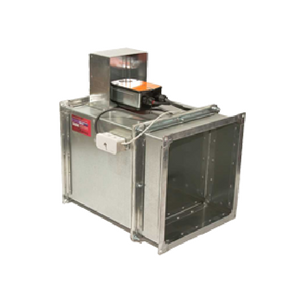

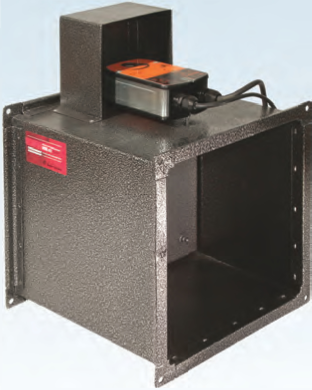

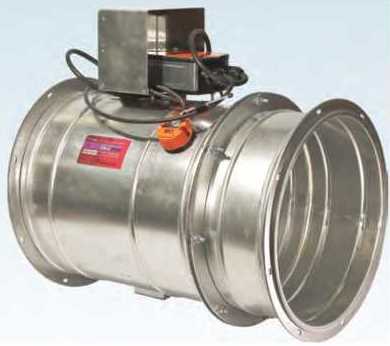

  • Канальные, оборудованные несколькими фланцами, имеют прямоугольное/круглое сечение, с наружным расположением привода.
  • Стеновые с одним фланцем, имеют прямоугольное сечение, приводной механизм находится внутри агрегата.

Оборудование не теряет свои рабочие характеристики при любом расположении (вертикально, горизонтально).

Нормально открытый клапан оснащен:

  • электромагнитным приводным механизмом (возможно наличие теплого замка);
  • электромеханическими приводами компании Belimo (возможно наличие термозамыкающего приспособления).

Нормально закрытый КПВ комплектуется:

  • электромагнитными приводами;
  • реверсивными приводными механизмами торговой марки Belimo.

Подробную информацию о продукции, ее технических характеристиках и стоимости узнавайте по контактным телефонам. Опытные специалисты ответят на все интересующие вас вопросы.

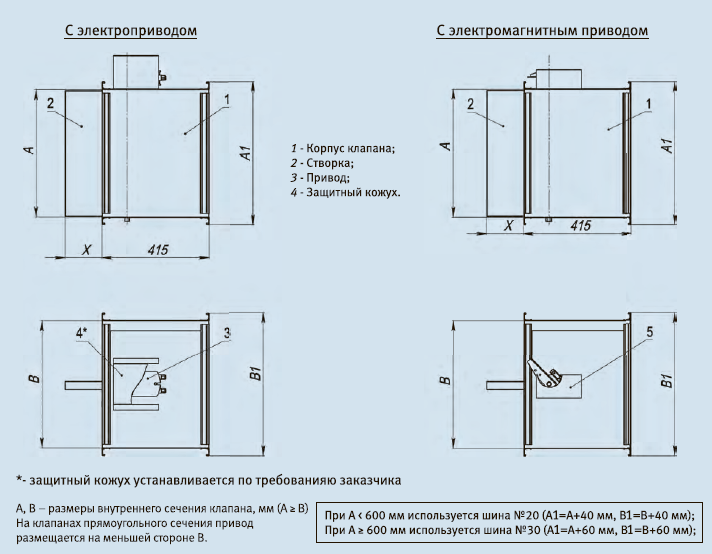

Схема конструкции клапана прямоугольного сечения

Вылет створки за корпус клапана X, мм
В, мм 150 200 300 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500
X 0 0 45 95 145 205 70 95 120 145 170 95 112 128 145
Значения коэффициентов местного сопротивления клапанов КПВ.03 в зависимости от размеров внутреннего сечения клапана (воздуховода)
A\B 100 150 200 300 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500
100 1.76 1.61 1.47 1.27 1.09 0.95 0.89
150   1.28 1.08 0.93 0.82 0.72 0.69 0.62 0.55 0.51 0.48 0.47 0.46 0.45 0.44 0.44
200     0.83 0.72 0.64 0.60 0.55 0.51 0.48 0.46 0.44 0.43 0.41 0.39 0.38 0.38
300       0.52 0.43 0.38 0.37 0.36 0.35 0.33 0.33 0.32 0.31 0.30 0.29 0.29
400         0.35 0.30 0.29 0.28 0.26 0.25 0.25 0.24 0.23 0.22 0.21 0.21
500           0.24 0.22 0.22 0.21 0.20 0.20 0.18 0.17 0.16 0.15 0.15
600             0.18 0.16 0.15 0.14 0.13 0.13 0.12 0.12 0.12 0.12
700               0.14 0.13 0.12 0.10 0.10 0.09 0.10 0.10 0.10
800                 0.12 0.10 0.09 0.09 0.09 0.09 0.09 0.09
900                   0.09 0.08 0.08 0.08 0.08 0.08 0.08
1000                     0.08 0.08 0.08 0.08 0.08 0.08
1100                       0.08 0.08 0.07 0.07 0.07
1200                         0.07 0.07 0.07 0.07
1300                           0.06 0.06 0.06
1400                             0.06 0.06
1500                               0.05
Типоразмерный ряд и значения площади проходного сечения, м2, клапанов прямоугольного сечения
A\B 100 150 200 300 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500
100 0.01 0.01 0.01 0.02 0.02 0.03 0.04
150   0.01 0.01 0.02 0.03 0.03 0.04 0.05 0.05 0.06 0.07 0.07 0.08 0.09 0.10 0.10
200     0.02 0.03 0.04 0.06 0.07 0.08 0.09 0.10 0.12 0.13 0.14 0.15 0.16 0.18
300       0.06 0.08 0.10 0.12 0.15 0.17 0.19 0.21 0.23 0.26 0.28 0.30 0.32
400         0.12 0.15 0.18 0.21 0.25 0.28 0.31 0.34 0.37 0.41 0.44 0.47
500           0.20 0.24 0.28 0.32 0.6 0.41 0.45 0.49 0.53 0.57 0.62
600             0.29 0.29 0.34 0.38 0.43 0.47 0.51 0.56 0.60 0.65
700               0.36 0.41 0.47 0.52 0.58 0.63 0.68 0.74 0.79
800                 0.49 0.55 0.62 0.68 0.75 0.81 0.87 0.94
900                   0.64 0.71 0.79 0.86 0.94 1.01 1.08
1000                     0.81 0.90 0.98 1.06 1.15 1.23
1100                       1.00 1.10 1.19 1.28 1.38
1200                         1.12 1.22 1.31 1.41
1300                           1.34 1.45 1.55
1400                             1.58 1.70
1500                               1.85

Масса клапанов КПВ.03 канального типа, не более, кг
A\B 150 200 300 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500
150 8.9 9.7 11.3 12.9 14.5 16.1 18.2 20.6 23.0 25.4 27.8 30.2 32.6 35.0 37.4
200   10.4 12.2 14.0 15.8 17.6 19.9 22.3 24.7 27.1 29.5 31.9 34.3 36.7 39.1
300     14.5 16.5 18.5 20.5 22.8 25.8 28.8 31.8 34.8 37.8 40.8 43.8 46.8
400       18.7 21.7 24.7 27.7 30.7 33.7 36.7 39.7 42.7 45.7 48.7 51.7
500         24.3 27.5 30.7 33.9 37.1 40.3 43.5 46.7 49.9 53.1 57.3
600           31.5 35.1 38.7 42.3 45.9 49.5 53.1 56.7 60.3 62.2
700             39.0 42.8 46.3 50.4 54.2 58.0 61.8 65.2 67.1
800               46.9 50.9 53.9 58.9 62.9 66.9 70.1 72.0
900                 55.2 59.6 64.0 67.8 72.0 75.0 76.9
1000                   64.4 68.7 72.5 77.1 79.9 81.8
1100                     73.4 77.2 82.2 84.8 86.7
1200                       81.9 87.3 89.7 91.6
1300                         92.4 94.6 96.5
1400                           99.5 101.4
1500                             110.2

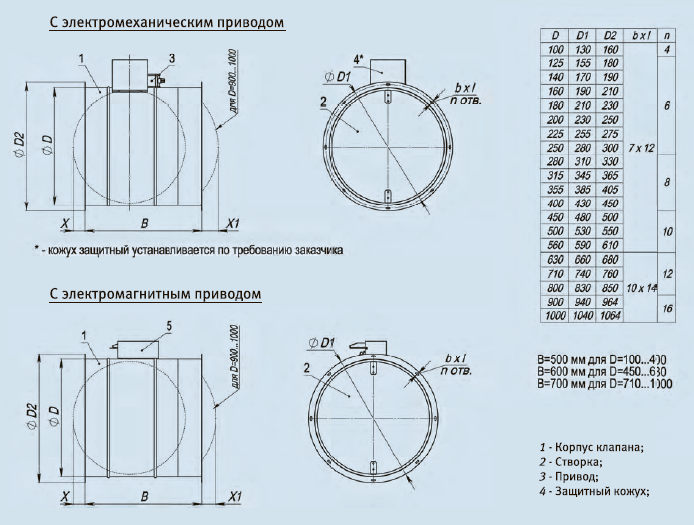

Схема конструкции клапана круглого сечения



Вылет створки за корпус клапана X, X1, мм
D, мм 100 125 140 160 180 200 225 250 280 315 355 400 450 500 560 630 710 800 900 1000
X 0 0 0 0 0 0 0 0 0 0 15 40 0 0 20 55 45 90 140 190
X1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 40 90
Типозамерный ряд клапанов круглого сечения, значения коэффициентов местного сопротивления клапанов Qв и площади проходного сечения клапанов Fкл в зависимости от диаметра внутреннего сечения клапана (воздуховода) D
D, мм 100 125 140 160 180 200 225 250 280 315 355 400 450 500 560 630 710 800 900 1000
Qв 1.9 1.6 1.4 1.2 0.9 0.7 0.5 0.4 0.3 0.2 0.2 0.2 0.1 0.1 0.1 0.1 0.1 0.1 0.04 0.04
Fкл 0.01 0.01 0.01 0.02 0.02 0.03 0.03 0.04 0.05 0.07 0.09 0.12 0.15 0.02 0.23 0.03 0.38 0.48 0.61 0.76
Масса клапанов КПВ.03 канального типа круглого сечения, не более, кг
D, мм 100 125 140 160 180 200 225 250 280 315 355 400 450 500 560 630 710 800 900 1000
М, кг 5.6 5.8 6.0 6.1 6.4 6.7 7.1 7.7 8.2 9.0 11.4 12.6 14.1 16.1 18.4 21.4 28.9 33.3 35.5 38.1
