Клапаны противопожарные лифтового исполнения КПВ.01(02) Л (ЕI 90), КПВ.03 Л (ЕI120)

Заказать
Заказать

Сертифицированы в МЧС Республики Беларусь.

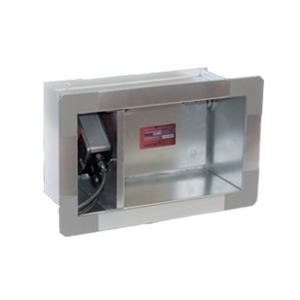

Клапаны противопожарные «лифтового» исполнения КПВ.01(02) Л (ЕI 90), КПВ.03 Л (ЕI120) устойчивы к повышенным температурам, воздействию агрессивной окружающей среды.

В производстве такого оборудования применяют сталь с оцинкованным покрытием, которое защищает металлическую поверхность от воздействия влаги, предотвращает появление коррозийного налета, что значительно продлевает срок службы изделий.

Заслонки в таких клапанах заполняют специальным материалом, обладающим термоизоляционными свойствами.

Задача противопожарного клапана «лифтового» исполнения – открытие отверстий в лифтовых шахтах или любых других конструкциях помещений, используемых для ограждения. При этом затвор не должен вылетать за пределы толщины такой конструкции (от 20 см).

Стеновые КПВ.01Л имеют один присоединительный фланец. Привод в таком оборудовании размещается внутри.

Каждый вид клапана имеет свое значение огнестойкости:

  • КПВ.01Л (EI 90);
  • КПВ.02Л (EI 90);
  • КПВ.03Л (EI 120).

Форма сечения в таких агрегатах может быть круглой или прямоугольной. Клапаны этой категории имеют простую конструкцию, состоящую из следующих элементов:

  • электрический привод;
  • створки;
  • ударопрочный корпус;
  • ось поворота створки;
  • площадка, предназначенная для установки привода.

Оборудование соответствует установленным стандартам качества и безопасности.

В оборудовании используют различные типы приводных механизмов:

  • реверсивные (производство Belimo и других торговых марок);
  • электромеханические (производство Belimo и других торговых марок).

Важно! Такие приборы устанавливают в помещениях без опасных агрессивных газов и паров, которые разрушительно воздействуют на металлические поверхности, резиновые элементы электрической изоляции, лаковые покрытия.

КПВ не устанавливают во взрывопожароопасных помещениях.

Оборудование делится на две основные категории:

  • одинарное;
  • кассетное.

Защитный кожух расположен во внутренней части корпуса КПВ. «Лифтовые» клапаны могут быть укомплектованы электромагнитными приводными механизмами.

Расчет ширины посадочного размера и площади проходного сечения клапана при высоте посадочного размера 250, 300, 350, 400, 450 мм

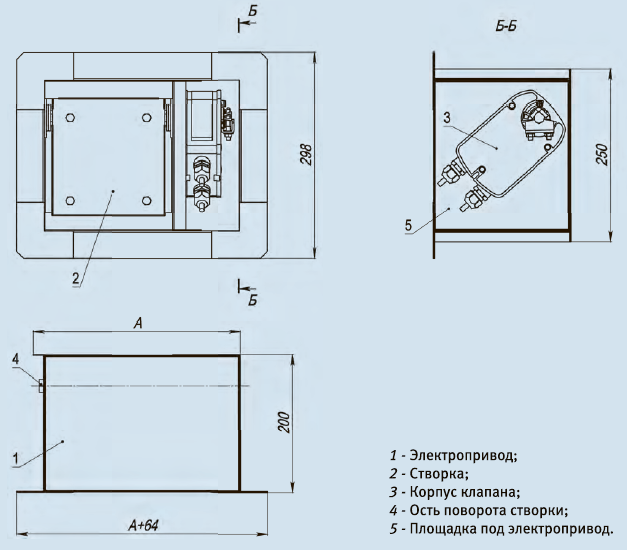

250 мм. Площадь проходного сечения клапана в зависимости от ширины
А, мм 300 350 400 450 500 550 600 650 700
S, м2 0.02 0.027 0.033 0.040 0.047 0.054 0.06 0.067 0.074

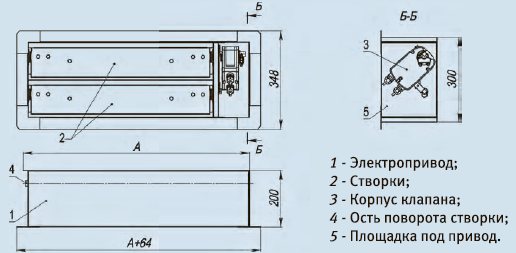

300 мм. Площадь проходного сечения клапана в зависимости от ширины
А, мм 300 350 400 450 500 550 600 650 700 750 800
S, м2 0.022 0.03 0.039 0.047 0.056 0.064 0.073 0.081 0.09 0.098 0.107

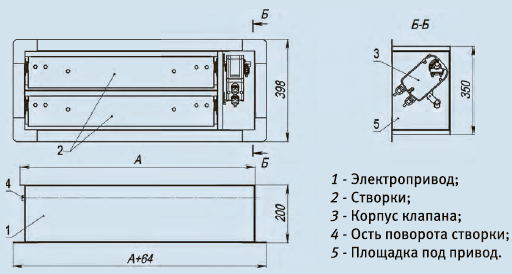

350 мм. Площадь проходного сечения клапана в зависимости от ширины
А, мм 300 350 400 450 500 550 600 650 700 750 800 850 900
S, м2 0.028 0.039 0.05 0.061 0.072 0.083 0.094 0.105 0.116 0.127 0.138 0.149 0.16

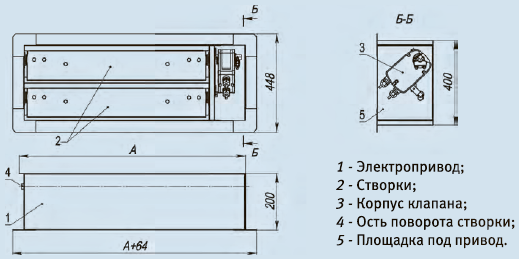

400 мм. Площадь проходного сечения клапана в зависимости от ширины
А, мм 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000
S, м2 0.035 0.048 0.062 0.075 0.089 0.102 0.116 0.129 0.143 0.156 0.17 0.183 0.197 0.21 0.223

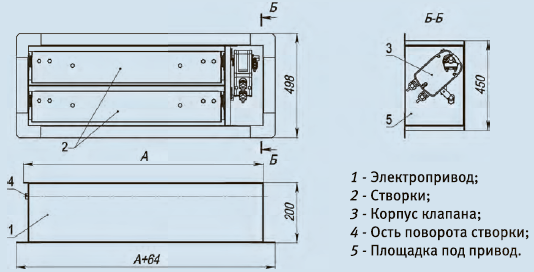

450 мм. Площадь проходного сечения клапана в зависимости от ширины
А, мм 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000
S, м2 0.04 0.057 0.073 0.089 0.105 0.121 0.137 0.153 0.169 0.185 0.2 0.217 0.233 0.249 0.265
