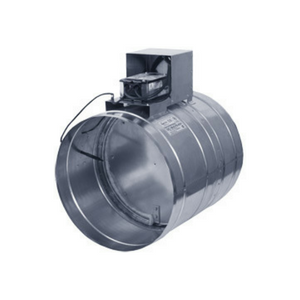

Противопожарные круглые клапаны ОКС-1М (Арктос) 3,5

Противопожарные круглые клапаны ОКС-1М – огнезадерживающие клапаны, перекрывающие вентиляционные каналы и проемы в ограждающих жилые и общественные здания конструкциях. Поставляются в двух конфигурациях, различаются между собой функционалом и некоторыми техническими характеристиками.

В каталоге представлены:

• Нормально открытые клапаны (противопожарные). Блокируют распространение огня, дыма, продуктов горения по вентиляционным каналам, шахтам, системам кондиционирования, отводам воздуха. Могут быть установлены в помещениях жилых, общественных, административных, промышленных и других.
• Нормально закрытые клапаны. Устанавливаются в противодымной или вытяжной вентиляционной системе, а также в системах удаления дыма и продуктов горения, которые монтируются в помещениях.

Общие технические характеристики клапанов

Изделия сохраняют свои рабочие функции при соблюдении оговоренных условий. Характеризуются:

• Высокими пределами огнестойкости. Для клапанов нормально закрытых и нормально открытых ОКС-1М(60) этот показатель составляет EI 60, для клапанов нормально закрытых и нормально открытых ОКС-1М(120) предел огнестойкости составляет EI 120.
• Отличными техническими качествами. В нормально закрытых огнестойких клапанах установлены электромеханические приводы Polar Bear с возвратным устройством, встроенными микропереключателями и термодатчиком на 72 градуса. В нормально закрытых клапанах установлены электромеханические реверсивные приводы того же бренда, в которые встроены микропереключатели.
• Широким функционалом. В нормально открытых противопожарных клапанах ОКС-1М установлены электромагнитные приводы с концевым микропереключателем и тепловым замком. В нормально закрытых клапанах установлены типовые электромагнитные клапаны с концевым микропереключателем (без теплового замка).

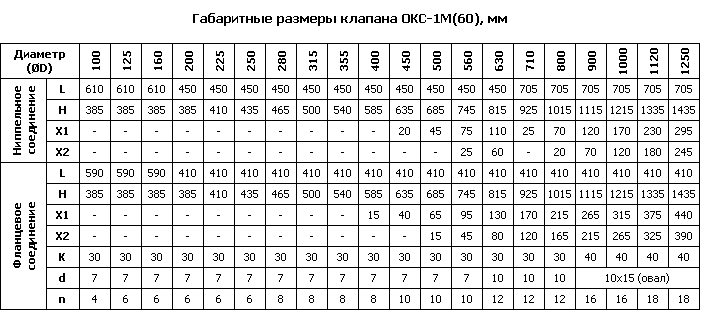

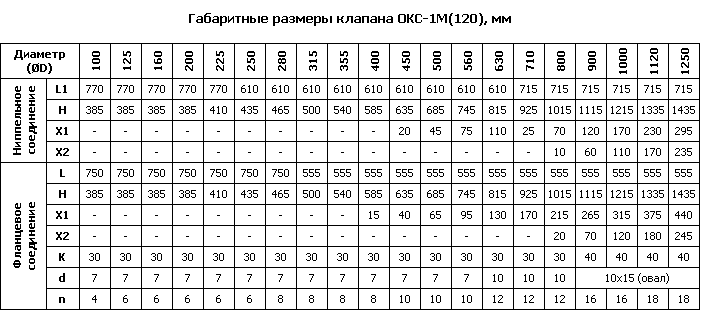

Дополнительные технические и типовые характеристики представлены для каждой модели клапана отдельно.

Области установки клапанов ОКС-1М

При разработке проекта по установке огнестойких клапанов ОКС-1М следует учитывать условие свободного доступа к приводу и инспекционным люкам изделия, расположенным на корпусе. Клапаны не рекомендуется устанавливать в помещениях с агрессивной окружающей средой, в составе которой содержатся газы и пары, разрушающие расходные и отделочные материалы изделий.

Огнестойкие нормально открытые клапаны предназначены для установки в вентиляционных и иных проемах строительных ограждающих конструкций, что отмечено установленными пределами огнестойкости. Клапаны можно устанавливать с любой стороны таких конструкций.

Важно! При монтаже противопожарного клапана конечные отделочные работы должны быть выполнены в строгом соответствии с установленными нормами огнестойкости всего сооружения.

Запрещена установка клапанов ОКС-1М в вентиляционных системах и системах кондиционирования в помещениях категории А или Б по уровню пожарной взрывоопасной ситуации НПБ 105-03; в системах, которые не подвергаются регулярной чистке и удалению отложений.

Обслуживание клапанов ОКС-1М

Техническое обслуживание противопожарных круглых клапанов ОКС-1М включает в себя регулярный профилактический осмотр и обязательный контроль функционала изделий как минимум 1 раз в год. Осмотр и обслуживание изделия оговорены в технической документации, должны соответствовать срокам техобслуживания всего комплекса противопожарной защиты.

Процедуры включают в себя:

• проверку целостности всех узлов и элементов;
• оценку состояния подвижных узлом и элементов;
• оценку состояния электроприводов и аппаратуры;
• очистку клапана от пыли и различных отложений.

Перед началом профилактического осмотра клапан следует отключить!

Все работы должны быть выполнены в строгом соответствии с правилами.

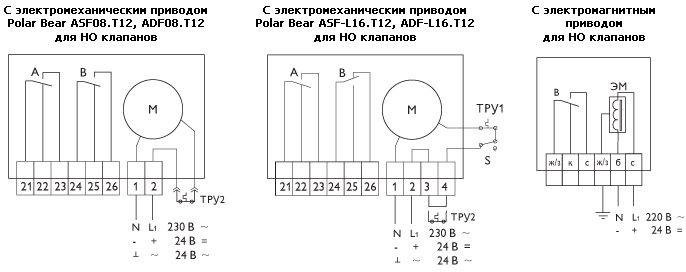

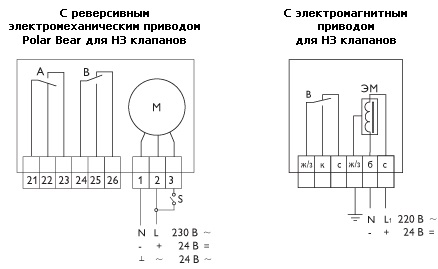

Схемы подключения
