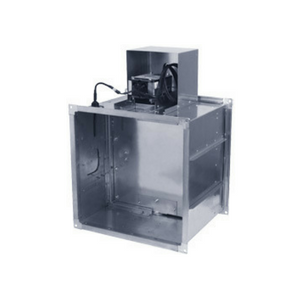

Противопожарные прямоугольные клапаны ОКС-1М (Арктос)

Противопожарные прямоугольные клапаны ОКС-1М – огнезадерживающие клапаны, которые используются при перекрытии вентиляционных каналов и проемов в различных конструкциях, ограждающих жилые, административные, промышленные и общественные здания.

Изделия представлены в двух возможных конфигурациях, различаются между собой техническими преимуществами и характеристиками, что позволяет подобрать оптимальную модель под заданные противопожарные требования.

В каталоге представлены:

• Нормально открытые клапаны ОКС-1М. Обеспечивают надежную защиту от продуктов горения и дыма, блокируют распространение дыма по вентиляционным системам, системам кондиционирования, воздухоотводам и шахтам. Могут быть установлены в помещениях общественных, жилых, промышленных, административных и хозяйственных.
• Нормально закрытые клапаны ОКС-1М. Устанавливаются в вытяжных и приточных системах, обеспечивают эффективное удаление дыма, газа и продуктов горения.

Общие технические характеристики клапанов ОКС-1М

Прямоугольные огнезадерживающие клапаны ОКС-1М сохраняют функциональность в любой возможной ориентации при соблюдении рекомендованных правил установки и использования.

Характеризуются:

• Высокими пределами огнестойкости. Для нормально открытых клапанов серии ОКС-1М(60) этот показатель составляет EI 60, для нормально закрытых клапанов ОКС-1М (60) предел огнестойкости составляет EI 60. Для нормально открытых клапанов серии ОКС-1М(120) предел огнестойкости EI 120, для нормально закрытых клапанов ОКС-1М(120) – EI 120.
• Высоконадежными рабочими механизмами. Так, например, нормально открытые клапаны ОКС-1М комплектуются электромеханическим приводом Polar Bear с возвратным механизмом, терморазмыкающим устройством и микропереключателями. Нормально закрытые прямоугольные клапаны комплектуются электромеханическим реверсивным приводом Polar Bear с микропереключателями.
• Дополнительными техническими преимуществами. В нормально открытых клапанах установлены электромагнитный привод с тепловым замком и концевым микропереключателем. Нормально закрытые клапаны ОКС-1М оснащаются электромагнитным приводом с микропереключателем концевого типа.

Прочие технические характеристики клапанов представлены в описаниях каждой модели.

Области установки клапанов ОКС-1М

Огнезадерживающие прямоугольные клапаны ОКС-1М могут быть установлены в помещении, воздух в котором не содержит горючих, абразивных и иных агрессивных веществ, паров и газов, разрушающих рабочие элементы изделий. Нормально открытые клапаны устанавливаются в проемах ограждающих строительных конструкций с нормируемыми пределами огнестойкости, могут быть установлены с любой стороны таких конструкций.

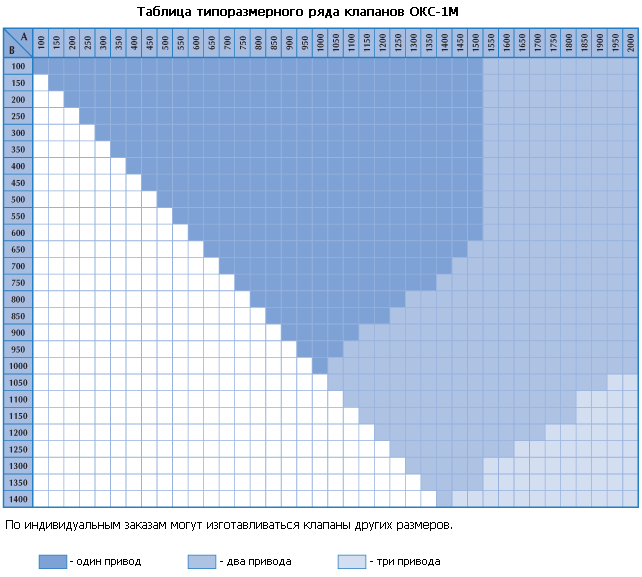

Перед монтажом также необходимо обеспечить свободный доступ к основным рабочим элементам клапанов и учесть количество приводов на изделии.

Важно! После установки огнезадерживающих прямоугольных клапанов отделочные работы необходимо выполнять в строгом соответствии с указанными для данного объекта нормами противопожарной безопасности.

Клапаны ОКС-1М запрещено устанавливать в помещениях категории А или Б, в отсосах пожароопасных смесей, а также в системах отвода воздуха, которые не подлежат регулярной очистке, в том числе от образовавшихся горючих отложений.

Обслуживание клапанов ОКС-1М

Техническое обслуживание огнезадерживающих прямоугольных клапанов включает в себя регулярные профилактические осмотры и обязательный контроль рабочего функционала изделий. Периодичность технического обслуживания оговаривается заданными нормами обслуживания всего объекта, но в любом случае проводится не реже 1 раза в год.

Процедура включает в себя:

• проверку целостности всего рабочих узлов и основных элементов клапана;
• оценку функционала подвижных элементов;
• оценку техсостояния электропривода и аппаратной части;
• устранение возможных мелких неисправностей.

Перед началом технической проверки клапан необходимо отключить от электропитания!

Во время очистки не рекомендуется наносить на внутренние поверхности клапанов маслянистые и лаковые покрытия, которые могут негативно сказаться на работоспособности изделий.

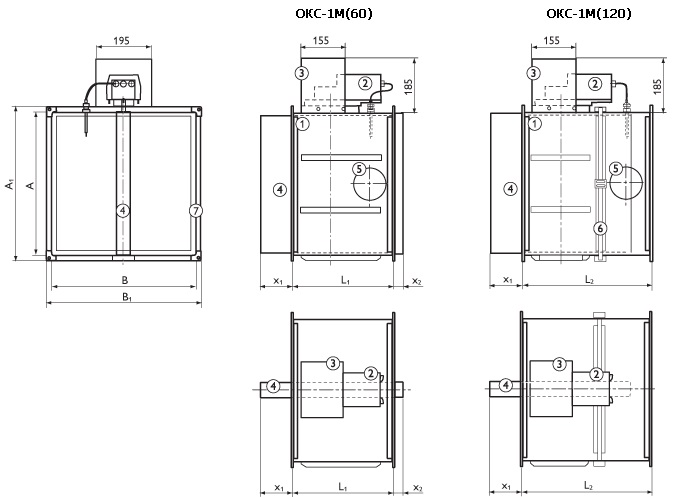

1 - корпус клапана;
2 - привод;
3 - защитный кожух;
4 - заслонка;
5 - люк обслуживания;
6 - уплотнитель;
7 - присоединительный фланец.

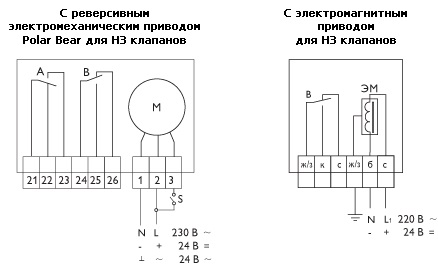

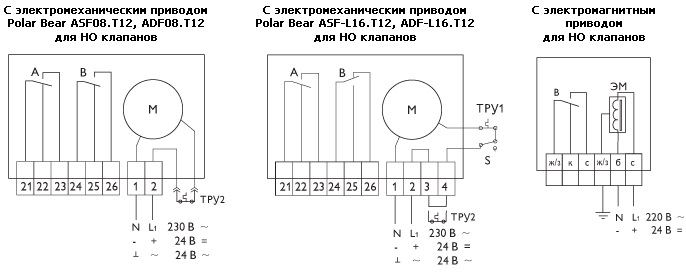

Схемы подключения

М – электродвигатель
А, В – концевой выключатель
S – контакт внешнего управления приводом
ЭМ – электромагнит
