Клапан огнезадерживающий КЛОП-1 НО (EI-90)

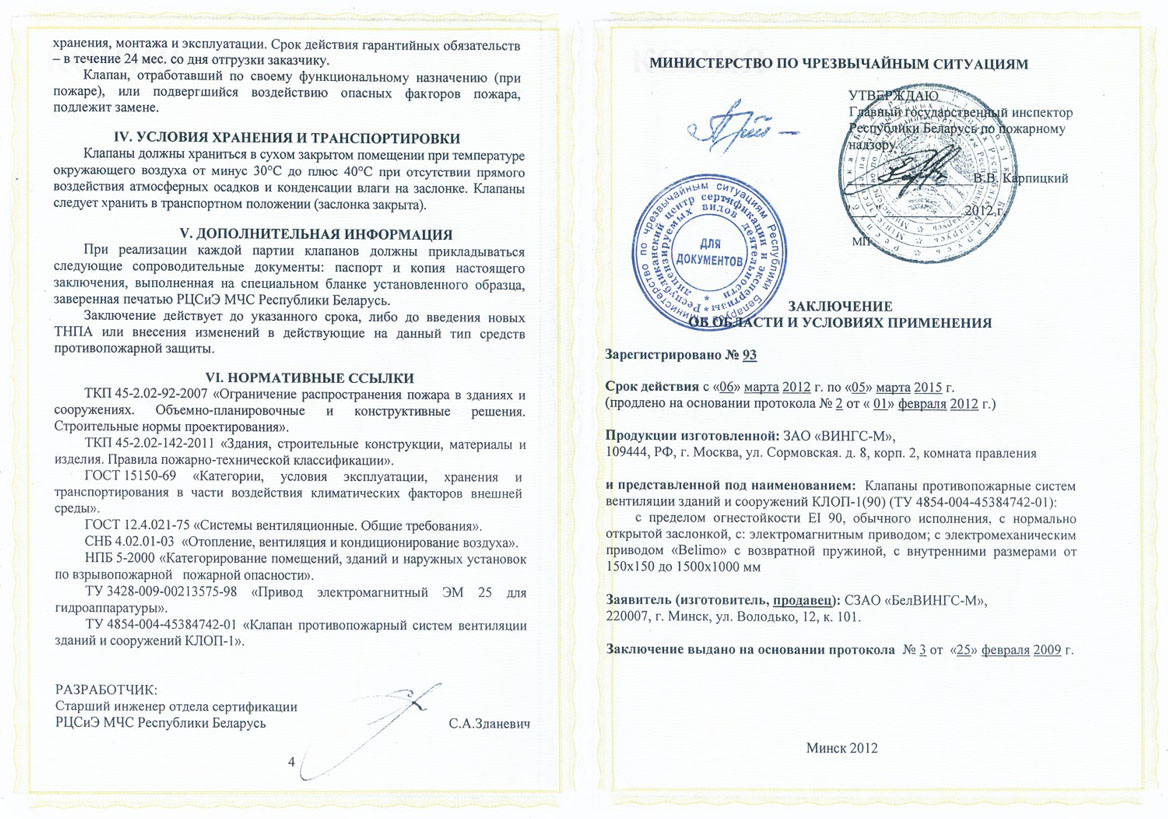

Клапаны сертифицированы ВНИИПО МЧС России, Республиканским центром сертификации МЧС Республики Беларусь. КЛОП - зарегистрированный товарный знак ЗАО «ВИНГС-М»

Противопожарные нормально открытые (огнезадерживающие) клапаны КЛОП -1 предназначены для блокирования распространения пожара и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования зданий и сооружений различного назначения.

Нормально закрытые (в том числе дымовые) клапаны КЛОП-1 используются в качестве клапанов противодымной вентиляции. Применение клапанов осуществляется в соответствии с нормативными требованиями. Клапаны КЛОП-1 не подлежат установке в помещениях категорий А и Б по взрыво пожароопасности. В указанных помещениях устанавливаются клапаны КЛОП-1В во взрывозащищенном исполнении (см. далее).

При решении вопроса о применении противопожарных клапанов обычного (общепромышленного) исполнения целесообразно учитывать преимущества изделий нового поколения с улучшенными характеристиками (см. раздел КЛОП-2).

Клапаны КЛОП-1 выпускаются только «канального» типа с двумя фланцами (клапаны прямоугольного и круглого сечения) или с ниппельным соединением (клапаны круглого сечения). Привод клапанов устанавливается снаружи корпуса. Корпус клапанов прямоугольного сечения изготавливается из углеродистой холоднокатаной стали с последующей окраской, корпус клапанов круглого сечения – из оцинкованной стали.

Нормально открытые (НО) клапаны КЛОП-1 изготавливаются в различных модификациях в зависимости от типа привода:

• с электромагнитным приводом в комбинации с тепловым замком на 72°С (по специальному заказу на 93 или 141°С), согласно СНБ 2.02.01-98 МЧС Республики Беларусь;
• клапаны круглого сечения с электромагнитным приводом изготавливаются без теплового замка;
• с электромеханическими приводами BELIMO (BF или BLF) в комбинации с терморазмыкающим устройством на 72°С (по специальному заказу на 93 или 141°С), согласно изм. №1 к НПБ 11-2000 МЧС Республики Беларусь;
• с пружинным приводом и тепловым замком на 72°С или 141°С, с микропереключателями, согласно СНБ 2.02.01-98 МЧС Республики Беларусь.

Нормально закрытые (НЗ), в том числе дымовые, клапаны КЛОП-1 выпускаются с электромагнитным приводом без теплового замка или реверсивными приводами BELIMO типа BLE или BE (для клапанов больших размеров). На клапанах, выпускаемых для зарубежных стран, могут устанавливаться также электромеханические приводы BELIMO с возвратной пружиной типа BF или BLF без ТРУ (применение электромеханических приводов на клапанах противодымной вентиляции в Российской Федерации противоречит СП 7.13130, подробнее см. стр. 13 каталога).

Характеристики приводов и электрические схемы их подключения представлены на стр. 79, 84.
