Клапан огнезадерживающий КЛОП-3 НО (EI-90, 120)

Клапаны сертифицированы во ВНИИПО МЧС России. КЛОП - зарегистрированный товарный знак ЗАО «ВИНГС-М».

Противопожарные нормально открытые (огнезадерживающие) клапаны КЛОП-3 предназначены для блокирования распространения пожара и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования зданий и сооружений различного назначения.

Противопожарные нормально закрытые и дымовые клапаны КЛОП-3 используются в системах вытяжной и приточной противодымной вентиляции, в том числе в приточных системах лифтов для транспортирования пожарных подразделений.

Применение клапанов осуществляется в соответствии с нормативными требованиями. Клапаны КЛОП-3 не подлежат установке в помещениях категорий А и Б по взрывопожароопасности. В этих помещениях могут быть установлены клапаны КЛОП-1В во взрывозащищенном исполнении.

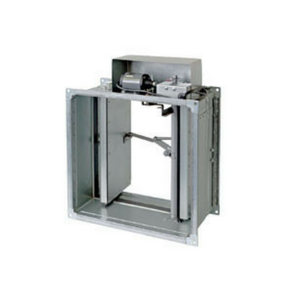

«Канальный» клапан КЛОП-3 с электромагнитным приводом	«Канальный» клапан КЛОП-3 с приводом BELIMO	«Стеновой» клапан КЛОП-3 с приводом BELIMO	Кассета из «канальных» клапанов КЛОП-3 с приводом BELIMO

Предел огнестойкости клапанов КЛОП-3:

• в режиме нормально открытого (огнезадерживающего) клапана:   при расположении привода со стороны теплового воздействия – EI 90;   при расположении привода со стороны, противоположной тепловому воздействию – EI 90;   при установке клапана на участке воздуховода за пределами ограждающей строительной конструкции с нормируемым пределом огнестойкости – EI 90;
• в режиме нормально закрытого клапана – EI 120; в режиме дымового клапана – E 120.

Клапаны КЛОП-3 выпускаются прямоугольного сечения «канального» типа с двумя присоединительными фланцами с наружным размещением привода, а также «стенового» типа с одним присоединительным фланцем с внутренним размещением привода. Корпус «канальных» клапанов изготавливается из оцинкованной стали, «стеновых» клапанов – из углеродистой холоднокатаной стали с последующей окраской.

Для обеспечения работоспособности клапанов КЛОП-3 рекомендуется при заказе указывать предполагаемую плоскость их установки (см. стр. 50).

При проектировании и установке клапанов в системах вентиляции следует учитывать удобство доступа к приводу клапана.

Преимуществом «канальных» нормально открытых (НО) клапанов КЛОП-3 больших размеров является надежность их работы при больших скоростях и расходах воздуха и значительной асимметрии профиля скоростей по сечению воздуховода, возникающей, например, вблизи резкого поворота воздуховода.

По этой причине эти клапаны рекомендуется устанавливать в воздуховодах большого сечения, пересекающих ограждающие строительные конструкции венткамер с установленными в них вентиляторами высокой производительности.

Вид климатического исполнения клапанов У3 по ГОСТ 15150-69. Клапаны могут устанавливаться внутри помещений с температурой среды от – 30°С до + 40°С при отсутствии прямого воздействия атмосферных осадков и конденсации влаги на заслонке.

Окружающая среда должна быть взрывобезопасной, не содержащей агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.
