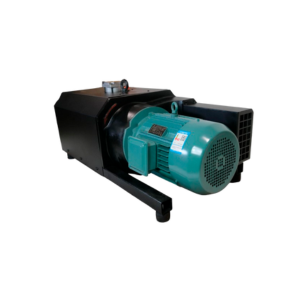

Когтевые вакуумные насосы серии CRC

Когтевые вакуумные насосы из серии CRC позволяют создавать неглубокий вакуум без использования масла на глубине от 50 до 200 мбар, в зависимости от модели, при производительности от 100 до 650 м3/час.

Во время работы когтевых вакуумных насосов всасывающая и выхлопная линии остаются чистыми от механических частиц и масляных следов. Именно поэтому эти насосы могут использоваться в условиях, где требуются особые стандарты чистоты окружающей среды и оборудования.

Конструкция когтевых насосов обеспечивает высокую производительность, что позволяет быстро выкачивать газы, даже из больших резервуаров.

Подвижные части насоса не контактируют друг с другом во время работы, поэтому когтевой насос обладает долговечностью. Введение рабочей жидкости, такой как холодная вода или смазочное масло, в рабочую камеру настоятельно запрещено.

По сравнению с вакуумными насосами с пластинчато-роторной конструкцией, когтевой вакуумный насос обеспечивает более высокую эффективность при сниженном энергопотреблении, благодаря принципу бесконтактной и безмасляной работы.

Применение CRC

• Вакуумная сушка;
• Промышленная очистка деталей;
• Системы фильтрации;
• Процессы кристаллизации и полимеризации;
• Дегазация жидкостей;
• Вакуумная стерилизация;
• Удержание и поднятие грузов.

Принцип действия

Когтевые насосы относятся к устройствам объемного типа. В рабочей камере насоса находятся два кулачка, которые называют «когтями» из-за соответствующей формулы профиля. Эта форма позволяет достичь минимальных зазоров, соблюдаемых при вращении каждого из кулачков, поэтому вращение происходит без какого-либо трения между основными рабочими частями насоса. Всасывание газа производится через специальный канал, затем газ попадает в так называемую зону концентрации потока, которая напоминает по форме воронку. Благодаря этому элементу даже разреженные газы ускоряются для повышения эффективности работы. Затем газ поступает в вакуумную камеру. Кулачки, вращаясь, сгребают порции этого газа из камеры, после чего он перемещается в зоны нагнетания между этими элементами.

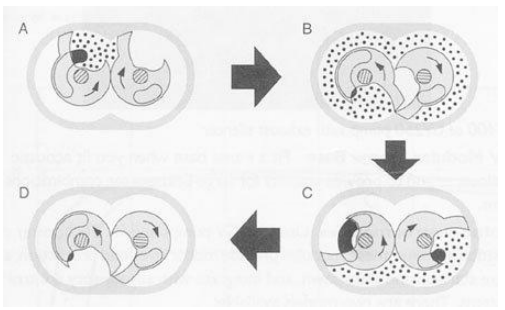

Рабочий цикл когтевого вакуумного насоса

• А – входное отверстие открыто;
• В – входное отверстие закрыто;
• С – выходное отверстие открыто;
• D – выходное отверстие закрыто (набирается новая порция среды).

Когда давление достигает определенной степени – открывается выхлопное отверстие. Тип сжатия в этих насосах – так называемый «внутренний», потому что процесс происходит только между рабочими элементами без непосредственного участия корпуса. Это позволяет добиться очень высокого КПД, ведь количество переходов газа между различными полостями минимально.

Вывод потока газа производится через нагнетательный патрубок. Перед тем, как выйти за пределы насоса, газ может проходить между корпусом насоса и многослойным кожухом, что существенно снижает температуру выхлопа.

Технические характеристики CRC
