Грязевик абонентский Т34 по серии 4.903-10

Абонентский грязевик Т34 по серии 4.903-10 предназначен для удаления механических примесей из воды (таких как песок, окалина, крупные частицы коррозии) и может использоваться на обратных трубопроводах тепловых сетей в котельных, на вводах в ЦТП, а также в системах холодного и горячего водоснабжения, на технологических потоках воды, элеваторных узлах и для предварительной очистки перед фильтрами на водозаборах.

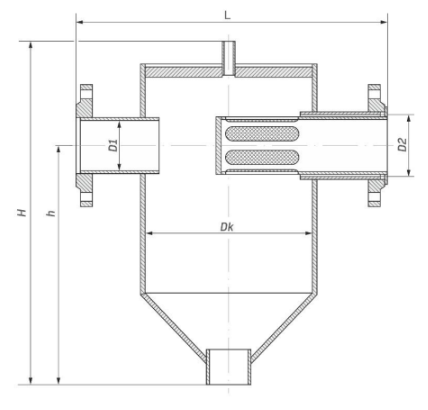

Конструкция Т34 по серии 4.903-10

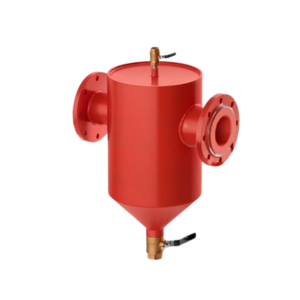

Грязевик выполнен в вертикальной цилиндрической форме с фланцевыми патрубками для входа и выхода воды. Внутри установлен съемный фильтрующий элемент, обеспечивающий очистку.

Скопившиеся загрязнения удаляются через дренажный патрубок в нижней части корпуса. В верхней части предусмотрен воздушный патрубок для выпуска воздуха при заполнении устройства водой.

Серия 4.903-10 включает грязевики, рассчитанные на рабочее давление 1,6 и 2,5 МПа, и подходит для труб с диаметром от 45 до 219 мм. Изготовлены из стали марки ст20.

Принцип работы

Грязевик Т34 работает за счет расширения трубы и изменения направления потока воды. Очистка от механических частиц осуществляется с помощью инерционных и гравитационных сил, а также фильтрующей сетки из нержавеющей стали.

Вода через входной патрубок попадает в отстойник, где крупные частицы оседают на дно. Затем жидкость проходит через сетчатый фильтр, установленный на выходном патрубке, и очищенная вода продолжает движение по трубам или поступает на конечный пункт назначения.

Технические характеристики Т34 по серии 4.903-10
