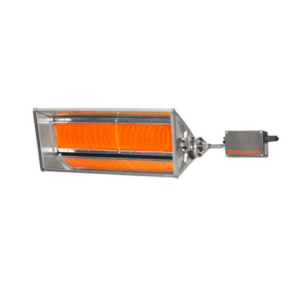

Светлый газовый инфракрасный излучатель ГИИ серия 2100

Излучатель ГИИ серии 2100 используется для отопления промышленных и сельскохозяйственных объектов, а также помещений гражданского назначения с временным пребыванием людей и спортивных сооружений.

Области применения

Локальный обогрев рабочих мест, отдельных зон и площадок.
Прогрев строительных конструкций, помещений и грунта в процессе возведения зданий.
Технологический подогрев оборудования и различных материалов.
Организация систем снеготаяния на открытых площадках и кровлях зданий.

Использование отопительных систем на базе излучателей допустимо только в помещениях, оборудованных общеобменной и местной вытяжной вентиляцией. При эксплуатации на улице оборудование должно быть защищено от ветра и атмосферных осадков. Излучатель выпускается в климатическом исполнении УХЛ 3.1.

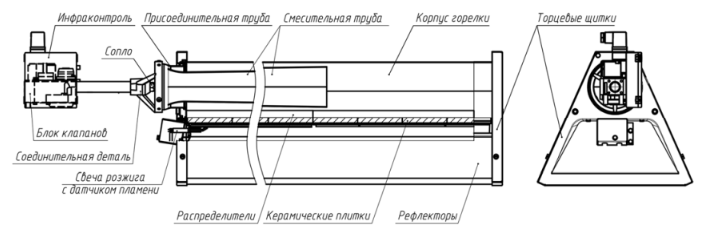

Конструкция и принцип работы

В основе излучателя находится горелка с корпусом, внутри которого расположена смесительная труба. Она соединяется с корпусом при помощи присоединительной трубы, к которой крепится соединительная деталь с установленным в резьбовом отверстии соплом. Сопло и смесительная труба образуют эжектор, а диаметр сопла зависит от мощности оборудования и вида используемого газа. Для поддержания правильного соотношения газа и воздуха в соединительную деталь устанавливается воздушная дроссельная шайба.

В корпусе горелки расположены распределители с перфорированными керамическими плитками, закрепленными на уплотнительных прокладках. Для надежной фиксации применяются двойные планки с болтовыми соединениями. Между ними размещаются сетки из жаростойкого сплава, предотвращающие выпадение фрагментов плиток при их повреждении. К корпусу горелки крепятся торцевые щитки, соединенные с рефлекторами. Все элементы выполнены из термостойкого металла.

Газ подается от блока клапанов к соплу через ниппель. При монтаже во входное отверстие блока клапанов устанавливается металлорукав или соединитель. Резьбовые соединения уплотняются лентой ФУМ согласно нормативу ТУ 6-05-1388-86. К блоку клапанов присоединяется инфраконтроль.

В отверстиях торцевого щитка размещены свеча зажигания и датчик контроля пламени, которые соединяются с блоком автоматики при помощи проводов. Свеча снабжена защитным кожухом. На противоположной стороне излучателя закреплен щиток с табличкой, содержащей технические характеристики.

Технические характеристики ГИИ серии 2100

Параметр	Значение
Модель излучателя	ГИИ-5	ГИИ-10	ГИИ-15	ГИИ-20
Код изделия	2102	2104	2106	2108
Номинальная тепловая мощность, кВт	5	10	15	20
Потребляемый газ	Природный по ГОСТ 5542 Сжиженный по ГОСТ 20448
Максимальное присоединительное давление газа, Па (мбар)	10 000 (100)
Минимальное присоединительное давление природного газа, Па (мбар)	1700 (17)	1800 (18)	1900 (19)	2000 (20)
Минимальное присоединительное давление сжиженного газа, Па (мбар)	2800 (28)
Номинальное давление газа перед соплом, Па (мбар) - природного¹⁾ - сжиженного	1270 (12,7) 2800 (28)
Диаметр отверстия сопла, мм для природного газа для сжиженного газа	1,95 1,25	2,75 1,75	3,35 2,15	3,85 2,45
Диаметр воздушно-дроссельной шайбы, мм для природного газа для сжиженного газа	28 28	50 32	58²⁾ 58	нет шайбы 58
Расход³⁾ газа при номинальной тепловой мощности - природного (при Нi=8572 ккал/м³), м³/ч - природного (при Нi=7900 ккал/м³), м³/ч	0,5 0,57	1,0 1,15	1,5 1,72	2,0 2,29
- сжиженного, кг/ч	0,39	0,78	1,17	1,56
Температура излучающей поверхности, °С	800…1000
Лучисто-конвективный коэффициент полезного действия при номинальной тепловой мощности, %, не менее	95
Содержание окислов азота в сухих неразбавленных продуктах сгорания при коэффициенте избытка воздуха равном 1, мг/м³ (в % к объему), не более	40 (0,002)
Содержание окиси углерода в сухих неразбавленных продуктах сгорания при коэффициенте избытка воздуха равном 1, мг/м³ (в % к объему), не более	250 (0,02)
Напряжение электропитания, В	230±10%
Частота тока, Гц	50
Потребляемая электрическая мощность, ВА, не более	30
Степень защиты электрооборудования по ГОСТ 14254	IP40
Масса, кг, не более
- без автоматики	7,6	12,0	17,1	21,7
- с автоматикой	9,4	13,8	18,9	23,5
Габаритные размеры с автоматикой, мм длина ширина	847 319	1215 319	1583 319	1951 319
- высота	285	285	285	285

Параметр	Значение	Значение
Модель излучателя	ГИИ-30	ГИИ-40
Код изделия	2112	2116
Номинальная тепловая мощность, кВт	30	40
Потребляемый газ	Природный по ГОСТ 5542 Сжиженный по ГОСТ 20448
Максимальное присоединительное давление газа, Па (мбар)	10 000 (100)
Минимальное присоединительное давление природного газа, Па (мбар)	2200 (22)	2400 (24)
Минимальное присоединительное давление сжиженного газа, Па (мбар)	2800 (28)
Номинальное давление газа перед соплом, Па (мбар)
- природного*	1270 (12,7) +10% ... -5%
- сжиженного	2800 (28) +10% ... -5%
Диаметр отверстия сопла, мм
- для природного газа	3,35	3,85
- для сжиженного газа	2,15	2,45
Диаметр воздушно-дроссельной шайбы, мм
- для природного газа	589*)	нет шайбы
- для сжиженного газа	58	58
Расход* газа при номинальной тепловой мощности
- природного (при Hi=8572 каал/м³), м³/ч	3,00	4,00
- природного (при Hi=7900 каал/м³), м³/ч	3,44	4,58
- сжиженного, кг/ч	2,34	3,12
Температура излучающей поверхности, °С	800...1000
Лучисто-конвективный коэффициент полезного действия при номинальной тепловой мощности, %, не менее	95
Содержание окислов азота в сухих неразбавленных продуктах сгорания при коэффициенте избытка воздуха равном 1, мг/м³ (в % к объему), не более	40 (0,002)
Содержание окиси углерода в сухих неразбавленных продуктах сгорания при коэффициенте избытка воздуха равном 1, мг/м³ (в % к объему), не более	250 (0,02)
Напряжение электропитания, В	230±10%
Частота тока, Гц	50
Потребляемая электрическая мощность, ВА, не более	42
Степень защиты электрооборудования по ГОСТ 14254	IP40
Масса, кг, не более
- без автоматики	30,6	38,3
- с автоматикой	32,6	40,3
Габаритные размеры с автоматикой, мм
- длина	1667	2035
- ширина	562	562
- высота	378	378
