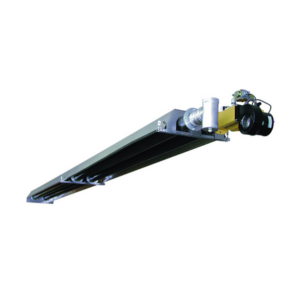

Тёмный газовый инфракрасный излучатель ГИИ-ТМ
Излучатель ГИИ-ТМ применяется для отопления производственных зданий промышленного и сельскохозяйственного назначения, а также помещений гражданского типа с временным пребыванием людей и спортивных объектов.
Основные области применения
- Обогрев отдельных рабочих мест, зон и площадок.
- Прогрев помещений, строительных конструкций и грунта при возведении зданий и сооружений.
- Технологический подогрев различных материалов и оборудования.
- Организация систем снеготаяния на открытых площадках и кровлях зданий.
Использование систем отопления с излучателями допускается только в помещениях, оснащенных местной и общеобменной вытяжной вентиляцией. При эксплуатации на открытом воздухе оборудование должно быть защищено от осадков и воздействия ветра. Конструкция выпускается в климатическом исполнении УХЛ 3.1.
Комплект поставки
Излучатель ГИИ-ТМ оснащается системой автоматики, включающей газовый клапан VK4105N, блок розжига и контроля горения IC 4000/1, а также свечу зажигания.
Устройство и работа излучателя ГИИ-ТМ
Газовые инфракрасные излучатели ГИИ-ТМ изготавливаются двух конструктивных исполнений L-образные (линейные) и U-образные.
Горелки на всех излучателях одинаковы и отличаются только номинальной мощностью, подробнее про горелку описано в соответствующем разделе данного РЭ.

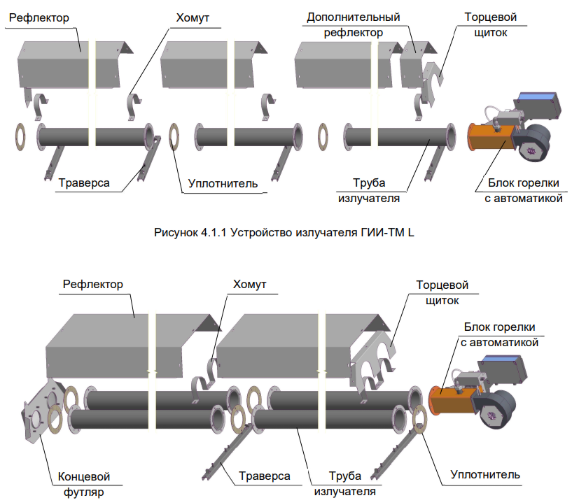

Излучатель состоит из следующих основных узлов:
- блока горелки с автоматикой;
- излучающих труб (с концевым футляром для U-образного исполнения);
- коррозионностойкого стального рефлектора с торцевым щитком и траверсами для подвески.
Технические характеристики ГИИ-ТМ
| Модель ГИИ-ТМ | Номинальная тепловая мощность, кВт, ±10% | Подключение газа (наружная резьба) | Длина изделия, мм, не более | Масса, кг, не более | Расход газа1 при номинальной тепловой мощности | Потребляемая электрическая мощность, Вт, не более | |
| природного, м³/ч | сжиженного, кг/ч | ||||||
| 15 L | 15 | R1/2" | 6602 | 51 | 1,5 / 1,72 | 1,17 | 104 |
| 20 L | 19 | R1/2" | 6602 | 51 | 1,91 / 2,18 | 1,48 | 104 |
| 30 L | 29 | R1/2" | 9652 | 72 | 2,91 / 3,32 | 2,25 | 104 |
| 40 L | 39 | R3/4" | 12702 | 92 | 3,91 / 4,47 | 3,03 | 104 |
| 50 L | 49 | R3/4" | 14122 | 114 | 4,91 / 5,61 | 3,81 | 91 |
| 15 U | 15 | R1/2" | 3640 | 50 | 1,5 / 1,72 | 1,17 | 104 |
| 20 U | 19 | R1/2" | 3640 | 50 | 1,91 / 2,18 | 1,48 | 104 |
| 30 U | 29 | R1/2" | 5130 | 70 | 2,91 / 3,32 | 2,25 | 104 |
| 40 U | 39 | R3/4" | 6690 | 85 | 3,91 / 4,47 | 3,03 | 104 |
| 50 U | 49 | R3/4" | 9590 | 120 | 4,91 / 5,61 | 3,81 | 91 |

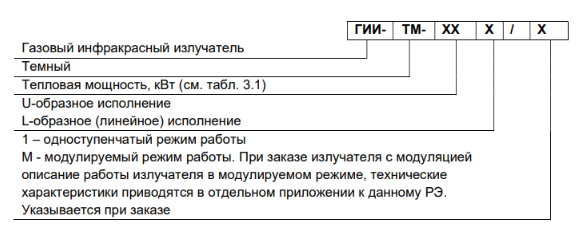

Расшифровка маркировки ГИИ-ТМ
