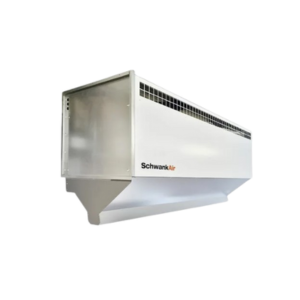

Газовые воздушные завесы серии SA1 ZT
Тепловые воздушные завесы для защиты входных проемов, ворот и тамбурных зон представляют собой энергосберегающий компонент инженерных систем зданий различного типа и функционального назначения.
Данные устройства относятся к завесам шиберующего типа, которые формируют воздушную заслонку в виде направленной струи, предотвращающую проникновение холодного уличного воздуха через открытые проемы внутрь помещений.
Такое решение позволяет значительно сократить тепловые потери здания при открывании дверей и ворот (до 70 процентов).
Эффективность применения
- Воздушные завесы способствуют экономии энергетических ресурсов, сокращая воздухообмен при открытых проемах
- Применение горелок непосредственного действия
- Возможность работы на природном и сжиженном газе
Преимущества для комфорта
- Тепловые завесы повышают уровень комфорта, предотвращая проникновение холодного воздуха в помещения в зимний период
- Оборудование способствует сохранению здоровья сотрудников, полностью исключая образование сквозняков
- Обеспечивается быстрое нагревание воздушного потока благодаря использованию горелок непосредственного действия
Технические характеристики SA1 ZT
| Модель завесы | 0035 ZT | 0040 ZT | 0050 ZT | 0060 ZT | 0070 ZT |
| Номинальная мощность, кВт | 37,5 | 44 | 55 | 66 | 66 |
| Полезная мощность, кВт | 34,1 | 40,5 | 50,6 | 60,7 | 60,7 |
| Эффективность, % | 91 | ||||
| Частота вращения, об/мин | 1400 | 1360 | 1360 | 900 | 900 |
| Расход воздуха при 20°С, м3/час | 6500 | 9000 | 12000 | 14000 | 15000 |
| Расход природного газа G20 при 15°С, м3/ч¹ | 3,96 | 4,82 | 6,00 | 7,23 | 7,23 |
| Расход газа пропан G31 при 15°С, кг/ч¹ | 2,93 | 3,44 | 4,30 | 5,16 | 5,16 |
| Входное давление газа (в динамике) для G20, мбар | 20-50 | ||||
| Входное давление газа (в динамике) для G31, мбар | 37-50 | ||||
| Скорость воздуха на выходе из сопла, м/с | 10,4 | 12,1 | 13,4 | 13,5 | 8,5 |
| Эффективная длина струи, м | 4,5 | 4,5 | 7 | 7 | 12 |
| Максимальная длина струи², м | 6 | 6 | 10 | 10 | 20 |
| Подогрев воздуха³, °С | 15,5 | 13,5 | 12,6 | 13,0 | 12,0 |
| Параметры питающей сети | ~ 220 В / 50 Гц | ~ 380 В / 50 Гц | |||
| Максимальный ток, А | 3,5 | 6,5 | 4,5 | 5,0 | 5,0 |
| Потребляемая электрическая мощность, Вт | 420 | 860 | 1700 | 1950 | 1950 |
| Звуковое давление на расстоянии 5 м, дБ(А) | 60 | ||||
| Диаметр подключения дымохода, мм | 100 | 100 | 130 | 130 | 130 |
| Диаметр подключения воздуховода для подвода воздуха на горение, мм | 100 | 100 | 130 | 130 | 130 |
| Модель завесы | 0035 ZT | 0040 ZT | 0050 ZT | 0060 ZT | 0070 ZT |
| Диаметр подключения газа | 3/4" | ||||
|
Габаритные размеры, мм:
|
1685 610 1070 | 1995 610 1070 | 1685 860 1090 | 1995 860 1090 | 1995 860 1755 |
|
Габаритные размеры с упаковкой****, мм
|
1860 800 1150 | 2170 800 1150 | 1860 1050 1200 | 2170 1050 1200 | 2170 990 1820 |
| Вес завесы (нетто), кг | 159 | 185 | 233 | 265 | 280 |
| Вес завесы (брутто), кг | 220 | 251 | 302 | 339 | 354 |
| Температура эксплуатации, °С | 0…+50 | ||||
