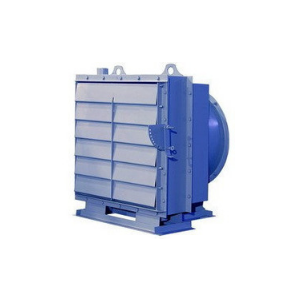

Воздушно-тепловая установка ВТУ
Воздушно-тепловые установки (ВТУ) предназначены для нагрева и перемещения воздуха в:
- приточных камерах;
- воздушно-тепловых завесах;
- рециркуляционных установках;
- для нагрева производственных и бытовых помещений.
ТУ 4863-004-57375659-2003.
Сертификаты соответствия: № РОСС RU.МГ01.В02537.
Технические характеристики воздушно-тепловых установок (ВТУ)
| Модель | Мощность установочная Ny, кВт | Частота вращения вала n, мин.-¹ | Калорифер | |
| Тип | Количество, шт | |||
| ВТУ-4 | 0,75 | 1500 | КСкс 3-8 | 1 |
| ВТУ-5 | 2,2 | 1500 | КСкс 4-9 | 1 |
| ВТУ-5-9-01 | 5,5 | 1000 | КСк 4-9 | 1 |
| ВТУ-6,3 | 3,0 | 1000 | КСкс 4-8 | 2 |
| ВТУ-6,3-8-01 | 7,5 | 750 | КСк 4-8 | 2 |
| ВТУ-8 | 7,5 | 1000 | КСкс 3-9 | 4 |
| ВТУ-8-9-01 | 22,0 | 750 | КСк 4-9 | 3 |
| Модель | Параметры в рабочей зоне | Температура | Масса | |||
| Производительность Q, м | Давление полное Pv, Па | Теплопроизводительность, к | Воздуха на выходе, С° | Теплоносителя (вода), С° | ||
| ВТУ-4 | 4000 | 400 | 52500 | 28 | 70-130 | 150 |
| ВТУ-5 | 6000 | 770 | 132500 | 29 | 220 | |
| ВТУ-5-9-01 | 11000 | 1100 | 145000 | 20 | 270 | |
| ВТУ-6,3 | 8000 | 450 | 190800 | 28 | 300 | |
| ВТУ-6,3-8-01 | 16000 | 1050 | 212000 | 20 | 360 | |
| ВТУ-8 | 18000 | 950 | 361300 | 30 | 510 | |
| ВТУ-8-9-01 | 30000 | 1600 | 397000 | 20 | 700 | |

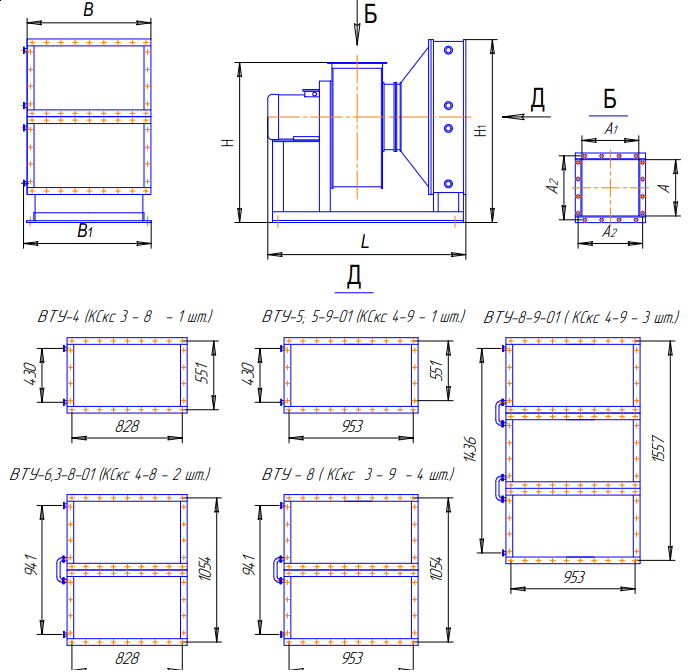

Габаритные и присоединительные размеры
| Модель | H | H1 | L | В | B1 | A | A1 | A2 |
| ВТУ-4 | 765 | 790 | 1470 | 852 | 900 | 270 | 270 | 300 |
| ВТУ-5 | 905 | 850 | 1570 | 977 | 1025 | 350 | 350 | 380 |
| ВТУ-5-9-01 | 1026 | 985 | 1397 | 977 | 1025 | 350 | 350 | 380 |
| ВТУ-6,3 | 1125 | 1240 | 1780 | 852 | 1143 | 441 | 441 | 470 |
| ВТУ-6,3-8-01 | 1270 | 1394 | 1733 | 852 | 1143 | 441 | 441 | 470 |
| ВТУ-8 | 1445 | 1460 | 2150 | 977 | 1442 | 560 | 560 | 600 |
| ВТУ-8-9-01 | 1585 | 1840 | 2091 | 977 | 1442 | 560 | 560 | 600 |
