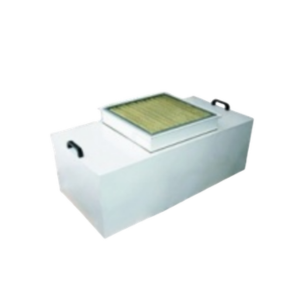

Модуль фильтровентиляционный типа МВ-Д

Фильтровентиляционные модули типа МВ-Д представляют собой автономные устройства для высокоэффективной очистки и направленной подачи воздуха, обеспечивая локальные чистые зоны на конкретных рабочих местах или участках помещений.

В отличие от централизованных систем вентиляции, оборудование позволяет создавать требуемую чистоту воздушной среды непосредственно в зоне применения, без необходимости прокладки протяженных воздуховодов.

Гибкость выбора фильтрующих элементов

Модули МВ-Д могут оснащаться различными типами фильтров в зависимости от требований к чистоте. Для зон с высокими стандартами стерильности применяются НЕРА-фильтры ФяС классов Н10–Н14. В случаях, когда допустима меньшая степень очистки, используются экономичные фильтры ФяС-F-ПМП классов F6–F9. Такая модульная конструкция обеспечивает оптимальное соотношение стоимости и эксплуатационных характеристик для каждого конкретного применения.

Автономность и простота интеграции

Модули поставляются в готовом к монтажу виде и не требуют сложных пусконаладочных работ. Устройства могут устанавливаться как в существующие архитектурно-строительные конструкции, так и в составе технологического оборудования. Встроенный вентиляторный агрегат обеспечивает необходимый расход воздуха, а фильтрующая секция гарантирует его очистку до заданного класса. Использование МВ-Д позволяет отказаться от централизованных приточных систем, сокращая капитальные и эксплуатационные расходы.

Области эффективного применения

Модули МВ-Д наиболее эффективны при организации рабочих мест с повышенными требованиями к чистоте в условно чистых помещениях. Оборудование широко применяется на фармацевтических производствах при фасовке и упаковке стерильной продукции, в микробиологических лабораториях, на сборочных участках электронной промышленности, а также в лечебных учреждениях для асептических постов и процедурных кабинетов, обеспечивая стабильный микроклимат и защиту от загрязнений.

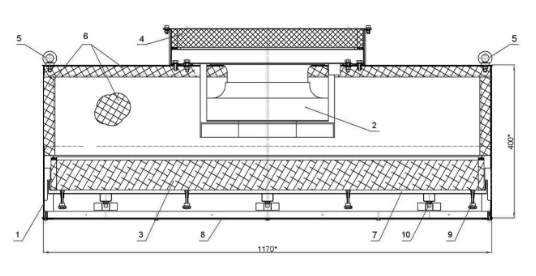

Устройство

1. корпус;
2. вентилятор;
3. фильтр типа ФяС;
4. фильтр предварительной очистки;
5. рым-болт, для крепления к потолку;
6. звукоизоляция;
7. установочная рамка;
8. решетка;
9. прижимной винт;
10. фиксатор.

Модуль МВ-Д состоит из корпуса (1), внутри которого установлен вентилятор (2). На входе воздуха в модуль расположено специальное устройство для возможности установки предфильтра (4). Внутри корпуса имеется место для размещения НЕРА фильтра типа ФяС (3) или ФяС-F-ПМП. Уплотнение фильтра ФяС в корпусе модуля происходит за счет поджатия его к прижимной поверхности модуля винтами (9). В корпусе модуля имеются также фиксаторы (8) для первоначальной установки фильтра в модуле перед его поджатием винтами (9). На выходе воздуха из модуля устанавливается решетка (8), выполняющая защитную, декоративную и воздухораспределительную функции. Внутренняя поверхность модуля покрыта звукоизолирующим материалом (6). Модули оснащаются устройствами ступенчатого или плавного изменения производительности, а также могут оснащаться устройствами автоматического поддержания необходимого расхода (скорости выхода воздуха из модуля).

Технические характеристики МВ-Д
