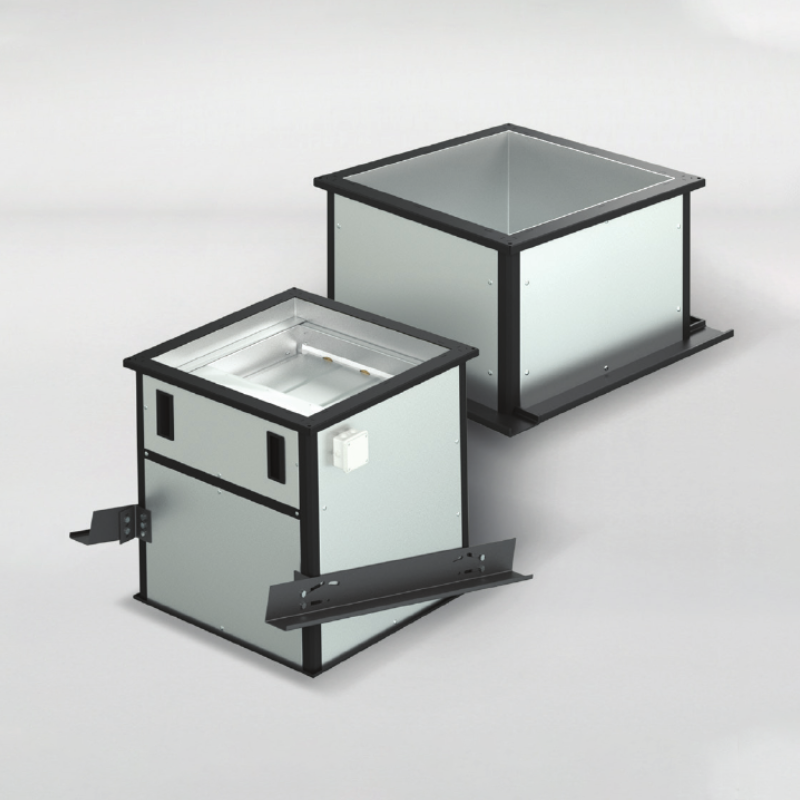

Стакан монтажный SVR-B

Стаканы монтажные SVR-B предназначены для удобства монтажа крышных и осевых вентиляторов на любых типах кровли жилых, общественных и промышленных зданий и сооружений. Могут быть использованы на кровлях с уклоном (скатных), в том числе на мягких кровлях типа «слоеный пирог» с предустановленными балками для крепления к ним опорных направляющих стакана.

Конструкция и материалы

Боковые стенки, выполненные в виде сэндвич-панелей, изготавливаются из оцинкованной стали как для общего исполнения, так и для дымоудаления. Наполнитель стенок моделей с теплоизоляцией: негорючее базальтовое волокно толщиной 50 мм (стандартно) и 100 мм (для исполнения УХЛ1, по специальному заказу). Каркас и опорные элементы конструкции для типоразмеров 630 и более изготавливаются из углеродистой стали с полимерным покрытием RAL 9005 (черный), для типоразмеров 560 и менее – из оцинкованной стали.

По требованию клиента стаканы могут быть окрашены в цвета по каталогу RAL, как боковые панели, так и каркас и опорные элементы. В коррозионностойком исполнении проточная часть выполняется из нержавеющей стали.

Стаканы изготавливаются как с открытой проточной частью, так и могут оснащаться встроенными клапанами: приводными, обратными и противопожарными. Стаканы со встроенными приводными клапанами D и DW (с обогревом) комплектуются отсечными клапанами, имеют уникальную возможность извлечения клапана для его обслуживания, ремонта или замены комплектующих. Стаканы со встроенными обратными клапанами комплектуются клапанами в исполнениях VI (приток) и VO (вытяжка).

Для кровель с уклоном предусмотрены специальные опорные элементы с возможностью регулирования угла установки (от 0 до 25°) на жесткое основание каркаса кровли.

Основные характеристики стакана монтажного SVR-B

• производятся в 12-ти типоразмерах;
• применяются на любых типах кровли – плоская и с уклоном;
• изготавливаются со встроенными обратными клапанами на вытяжку VO и приток VI, а так же с противопожарными клапанами;
• уникальное исполнение c обслуживаемым встроенным приводным клапаном;
• негорючий теплошумоизоляционный наполнитель стенки толщиной 50 мм (стандартно) и 100 мм (по специальному заказу);
• защита от коррозии благодаря использованию оцинкованной стали и углеродистой стали с полимерным покрытием;
• специальные исполнения: для вентиляторов дымоудаления, коррозионностойкое, с полимерным покрытием по системе RAL для цветных кровель, с шумоглушением;
• предустановленные резьбовые заклепки для удобного монтажа воздуховодов.
