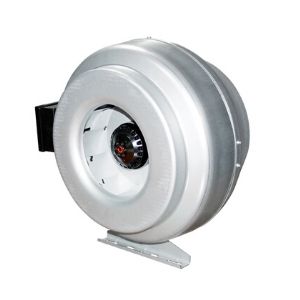

Канальный вентилятор ВКК-Н настенный

Вентилятор канального типа ВКК-Н настенного исполнения выпускается в 6 типоразмерах предназначен для систем вентиляции приточного или вытяжного воздухообмена, а также систем кондиционирования.

Характеристики вентилятора ВКК-Н

  • изготавливаются по ТУ BY 200061970.014-2010
  • низкий уровень шума
  • быстроразборная конструкция вентилятора

Условия эксплуатации вентилятора ВКК-Н

  • для перемещения невзрывоопасных газовых сред с температурой от -20°С и не более максимальной температуры индивидуальной для каждого типоразмера;
  • воздушная масса должна содержать твердых примесей не более 10 мг/м3
  • без липких веществ и волокнистых материалов
  • в условиях умеренного климата 2-ой категории размещения по ГОСТ 15150 с температурой окружающей среды до плюс 40°С (защищенных от воздействия атмосферных осадков).

Технические характеристики вентилятора ВКК-Н

Название Подача воздуха, м3/час Мощность электродв., Вт Ток, А Полное давление, Па Частота вращения, об/мин Уровень шума*, дБ(А) Питание Рабочие температуры, °С Вес, кг
ВКК-100-Н 265 60 0,3 295 2500 49 1Ф~220В -20…+60 2,2
ВКК-125-Н 350 60 0,3 295 2550 49 1Ф~220В -20…+60 2,5
ВКК-160-Н 705 100 0,38 400 2600 53 1Ф~220В -20…+60 4,7
ВКК-200-Н 970 140 0,6 510 2650 52 1Ф~220В -20…+60 4,5
ВКК-250-Н 1050 155 0,6 520 2500 49 1Ф~220В -20…+60 5,2
ВКК-315-Н 1660 220 1,05 700 2500 49 1Ф~220В -20…+60 7,5

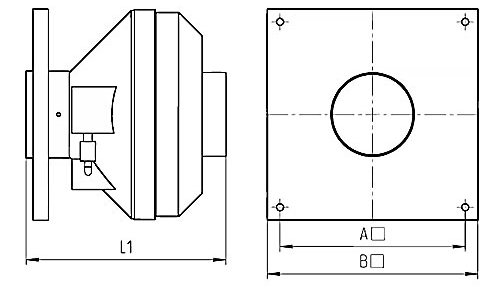

Габаритные и присоединительные размеры вентилятора ВКК-Н

Габаритные и присоединительные размеры вентилятора ВКК-Н

Название D1, мм D2, мм L, мм А, мм B, мм
ВКК-100-Н 99 251 220 234 200
ВКК-125-Н 124 251 220 234 200
ВКК-160-Н 159 340 229 334 300
ВКК-200-Н 199 340 250 334 300
ВКК-250-Н 249 340 250 334 300
ВКК-315-Н 314 405 285 450 425

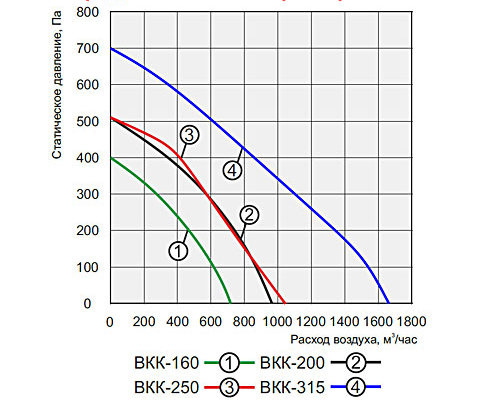

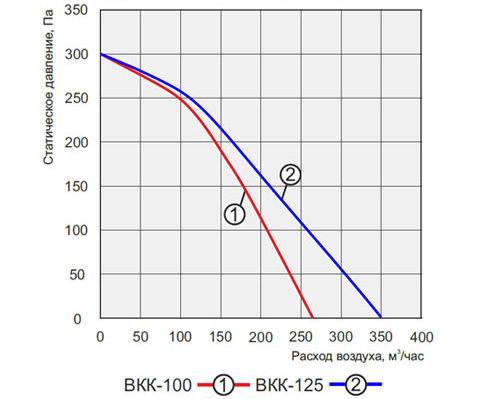

Аэродинамические характеристики вентиляторов ВКК-Н

Габаритные и присоединительные размеры вентилятора ВКК-Н - 1Габаритные и присоединительные размеры вентилятора ВКК-Н - 2
