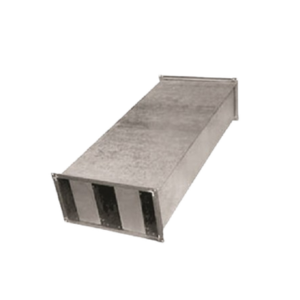

Шумоглушитель ШП
Шумоглушитель ШП предназначен для монтажа в прямоугольные воздуховоды и эффективно снижает уровень шума в системах вентиляции.
Устройство оборудовано фланцами для простого и надежного крепления, что облегчает установку.
Для достижения максимального эффекта шумоподавления рекомендуется устанавливать шумоглушитель сразу после вентилятора.
Преимущества и особенности
- Поглощает турбулентные завихрения и аэродинамический шум в прямоугольных каналах
- Снижает уровень шума в воздуховоде и улучшает акустический комфорт
- Монтаж на реечных соединениях по направлению движения воздуха, указанном стрелкой на корпусе
- Максимальная рабочая температура — 60 °C
- Максимальная скорость воздуха — 10 м/с
- Для высокой эффективности рекомендуется прямолинейный участок воздуховода длиной не менее 1 м перед шумоглушителем
- Возможность изготовления нестандартных размеров под индивидуальные требования
Шумоглушитель ШП сочетает удобство монтажа, прочность конструкции и высокую эффективность шумоподавления, что делает его оптимальным решением для вентиляционных систем в промышленных, коммерческих и общественных помещениях.

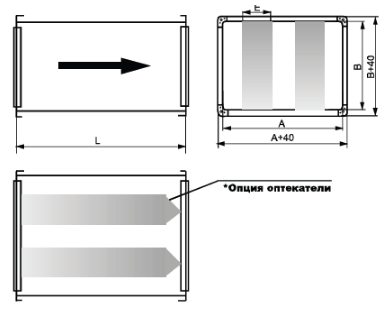

Габаритные размеры ШП
| Модель | A | B | L | E |
| ШП 300X150 | 300 | 150 | 1000 | 100 |
| ШП 400X200 | 400 | 200 | 1000 | 100 |
| ШП 500X250 | 500 | 250 | 1000 | 100 |
| ШП 500X300 | 500 | 300 | 1000 | 100 |
| ШП 600X300 | 600 | 300 | 1000 | 100 |
| ШП 600X350 | 600 | 350 | 1000 | 100 |
| ШП 700X400 | 700 | 400 | 1000 | 100 |
| ШП 800X500 | 800 | 500 | 1000 | 100 |
| ШП 1000X500 | 1000 | 500 | 1000 | 100 |
Снижение уровня шума, dB(А) (октавные полосы частот, Гц)
| Модель | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 |
| ШП 300*150/1000 | 2,9 | 5 | 6 | 14 | 22 | 29 | 24 | 24 |
| ШП 400*200/1000 | 2,9 | 5 | 6,5 | 14 | 22 | 29 | 24 | 24 |
| ШП 500*250/1000 | 3,1 | 5 | 6,5 | 15 | 23 | 28 | 23 | 23 |
| ШП 500*300/1000 | 3,1 | 5 | 6,5 | 15,5 | 23 | 28 | 23 | 23 |
| ШП 600*300/1000 | 3,5 | 5,5 | 6,5 | 16 | 23 | 30 | 24 | 23 |
| ШП 600*350/1000 | 3,5 | 5,5 | 7 | 16 | 23,5 | 30 | 24 | 23 |
| ШП 700*400/1000 | 4 | 6,5 | 7 | 17 | 24 | 30 | 24 | 23 |
| ШП 800*500/1000 | 4 | 6 | 8 | 17 | 25 | 30 | 24 | 24 |
| ШП 1000*500/1000 | 4,5 | 6 | 8 | 19 | 26 | 30 | 26 | 24 |

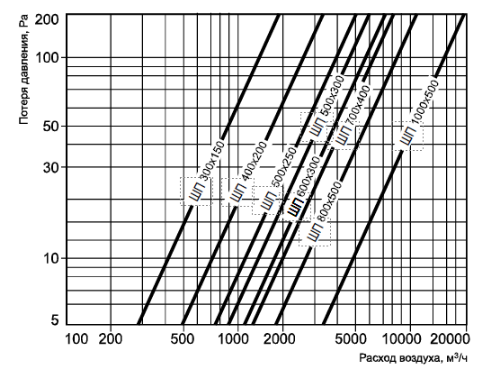

Аэродинамические характеристики ШП
