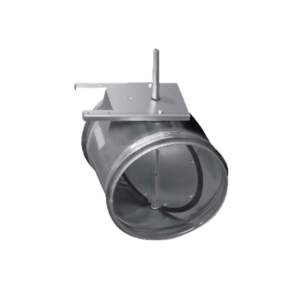

Воздушные клапаны КВ для круглых каналов
Воздушные клапаны КВ предназначены для установки в круглые воздуховоды и применяются для перекрытия воздушных каналов, а также для регулирования расхода воздуха в системах вентиляции и кондиционирования.
Модель обеспечивает надежное управление потоком воздуха и удобство монтажа в различных конфигурациях воздуховодов.
Конструктивные особенности
- Корпус и заслонка выполнены из оцинкованной стали
- Заслонка оснащена резиновым уплотнением для плотного перекрытия канала
- Резиновые уплотнения корпуса обеспечивают герметичное соединение с воздуховодами и другими элементами вентиляционной системы
- Подготовлен для подключения электропривода
- Работает в любом положении установки
- Предназначен для перекрытия и регулирования воздушного потока
Воздушный клапан КВ отличается прочной конструкцией, высокой герметичностью и универсальностью установки.
Он подходит для использования в различных вентиляционных системах и гарантирует надежное управление воздушным потоком независимо от ориентации клапана.

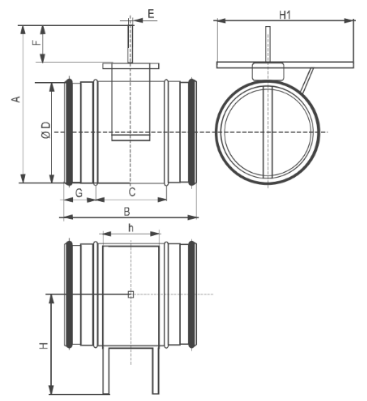

Габаритные размеры КВ
| Модель | D | A | B | C | E | F | G | H | H1 | h |
| KB 100 | 100 | 220 | 180 | 100 | 10 | 95 | 35 | 145 | 190 | 95 |
| KB 125 | 125 | 250 | 180 | 90 | 10 | 90 | 35 | 145 | 190 | 95 |
| KB 160 | 160 | 270 | 180 | 85 | 10 | 95 | 40 | 145 | 190 | 95 |
| KB 200 | 200 | 310 | 180 | 85 | 10 | 90 | 35 | 145 | 190 | 95 |
| KB 250 | 250 | 380 | 180 | 90 | 10 | 95 | 35 | 145 | 190 | 95 |
| KB 315 | 315 | 440 | 180 | 90 | 10 | 95 | 40 | 145 | 190 | 95 |
| KB 350 | 350 | 550 | 200 | 120 | 10 | 170 | 40 | 145 | 190 | 95 |
| KB 400 | 400 | 530 | 185 | 100 | 10 | 95 | 35 | 145 | 190 | 95 |

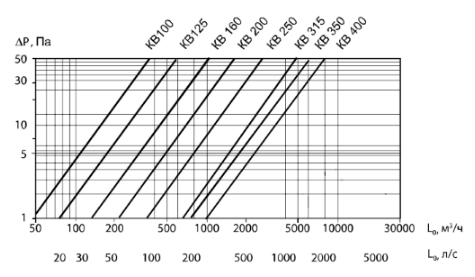

Аэродинамические характеристики КВ
| Угол поворота заслонки клапана β |
0° | 15° | 30° | 45° |
| К | 1,0 | 3,3 | 14 | 48 |
