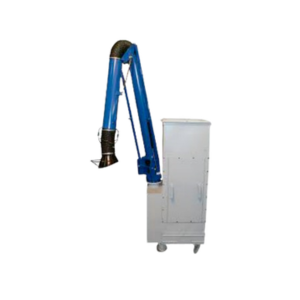

Аспирационная установка ПАР-ПИГ

Рециркуляционный пылеулавливающий агрегат ПАР-ПИГ предназначен для высокоэффективной очистки воздуха от всех видов пыли, включая мелкодисперсные аэрозоли, такие как сварочный аэрозоль, при концентрации загрязнений в очищаемом воздухе до 1 г/м³.

Агрегат не рекомендуется использовать для улавливания взрыво- и пожароопасной пыли. При концентрации пыли более 1 г/м³ перед установкой агрегата следует предусматривать предварительную ступень очистки воздуха.

Конструкция и устройство агрегата

ПАР-ПИГ оснащён патронным фильтрующим элементом типа ФЭП и устройством для импульсной регенерации сжатым воздухом. В состав агрегата входят корпус фильтра, центробежный вентилятор, патронный фильтр ФЭП и ресивер для регенерации патрона. С одной стороны агрегата расположена съёмная дверь для установки патрона. Фильтрующий элемент устанавливается на опорные уголки корпуса и герметично прижимается к перегородке с помощью уплотнительной резины и прижимных устройств. Дверь герметично крепится винтовыми соединениями. На выходе очищенного воздуха установлена защитная решётка.

Для сбора уловленной пыли предусмотрен выдвижной ящик. Агрегат оснащён четырьмя колёсами и ручкой, что обеспечивает удобное перемещение и установку рядом с технологическим оборудованием. При необходимости ПАР-ПИГ может изготавливаться в стационарном исполнении с регулируемыми опорами вместо колёс.

Система контроля и регенерации

Для контроля конечного аэродинамического сопротивления патрона в агрегате установлен датчик перепада давления со световой индикацией. При достижении заданного сопротивления загорается сигнал о необходимости регенерации. Процесс регенерации осуществляется при отключённом вентиляторе с помощью специального устройства управления, входящего в комплект поставки.

Для регенерации агрегат подключается к сети сжатого воздуха через штуцер диаметром 1'' с давлением 5–6 атм. Сжатый воздух должен быть очищен и осушен не ниже 10 класса по ГОСТ 17433-80.

Эксплуатация и подключение

ПАР-ПИГ может подключаться к различным консольно-поворотным устройствам, воздуховодам от местных отсосов или другой вентиляционной сети. Сопротивление подключаемых устройств не должно превышать запас «свободного» давления, указанного в технической документации агрегата, чтобы сохранить номинальную производительность и эффективность очистки воздуха.

Габаритные размеры ПАР-ПИГ

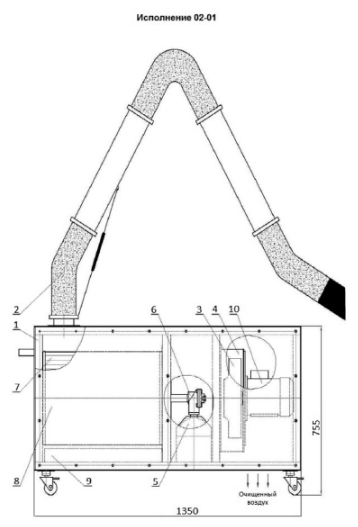

Схема агрегата ПАР-ПИГ (исполнение 02-01)

  1. корпус фильтра;
  2. радиально-вытяжное устройство;
  3. колесо вентилятора;
  4. корпус вентилятора;
  5. ресивер;
  6. импульсный клапан;
  7. патронный фильтр;
  8. съемная дверца;
  9. ящик для сбора пыли;
  10. электродвигатель.

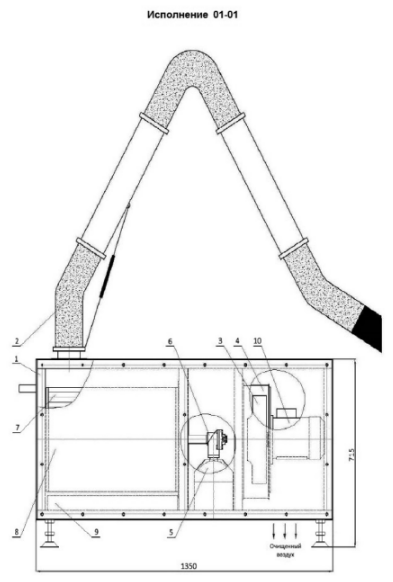

Схема агрегата ПАР-ПИГ (исполнение 01-01)

  1. корпус фильтра;
  2. радиально-вытяжное устройство;
  3. колесо вентилятора;
  4. корпус вентилятора;
  5. ресивер;
  6. импульсный клапан;
  7. патронный фильтр;
  8. съемная дверца;
  9. ящик для сбора пыли;
  10. электродвигатель.

Технические характеристики ПАР-ПИГ

Наименование показателя Значение
Исп. 02-01 Исп. 01-01
Номинальная производительность, м3/ч 1000
Эффективность очистки, не менее, % 99
Запас «свободного» давления на подсоединение вентиляционной сети, Па 500
Внутренний диаметр входного патрубка, мм 160
Наибольший расход сжатого воздуха на регенерацию, м3/ч 6
Давление сжатого воздуха, МПа (кгс/см2) 0,5-0,6 (5-6)
Электродвигатель: мощность, кВт 2,2
Габариты:
длина, мм 1350
ширина, мм 650
высота, мм 755 715
Масса, кг 170 169
