Волокнистые фильтры типа ФКГ-Т, ФКГ-Н и ФКГ-П

Заказать
Заказать

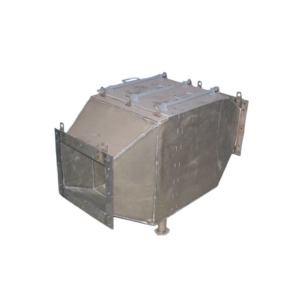

Волокнистые фильтры ФКГ-Т, ФКГ-Н и ФКГ-П являются аналогами фильтров ФВГ-Т и ФВГ-М и предназначены для санитарной очистки воздуха при температуре от 5 до 50 °C.

Фильтры применяются в системах вентиляции производственных помещений для удаления воздуха, содержащего брызги кислот и щелочей, например, от гальванических ванн.

Конструктивные особенности

Фильтры ФКГ-Т и ФКГ-Н оснащены увеличенной фильтрующей поверхностью, что значительно продлевает срок эксплуатации до необходимости регенерации. Внутри корпуса размещена кассета с фильтрующим материалом, выполненная в виде вертикально расположенных складок. Установка и замена кассеты осуществляется через монтажный люк, что облегчает обслуживание оборудования.

Принцип работы и обслуживание

Фильтры работают в режиме накопления загрязнений на поверхности фильтрующего материала с частичным стоком жидкости. При достижении перепада давления 500 Па фильтр подвергается периодической промывке, обычно один раз в 15–20 суток. Промывка выполняется с помощью переносной форсунки через монтажный люк. Кассета легко извлекается и может быть промыта на специально оборудованной мойке.

Характеристики и исполнение

Фильтры выпускаются в пяти типоразмерах с производительностью от 5 000 до 80 000 м³/ч. В качестве фильтрующего материала используется иглопробивное полотно. Климатическое исполнение фильтров — УХЛ, категория размещения 4 по ГОСТ 15150-69. Оборудование предназначено для эксплуатации в производствах категории Г и Д в соответствии с требованиями СНиП 2.09-85.

Габаритные размеры

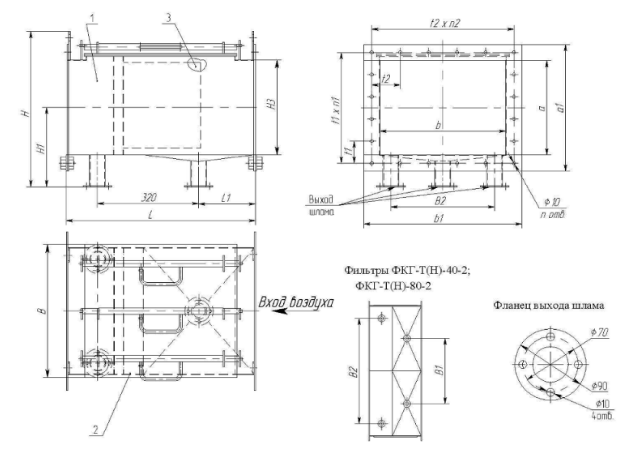

Схема фильтров ФКГ-Т(Н)-1

  1. корпус;
  2. монтажный люк;
  3. кассета.
Типоразмер фильтра Длина L L1 Высота Н Ширина В В1 B2 Н1 Фланец присоединительный n1 n2 Колич. отв.
a b a1 b1 t1 t2
ФКГ-(Т; Н)-5-1 1150 470 765 540 450 400 270 360 350 410 45 75 2 2 16
ФКГ-(Т; Н)-10-1 1150 430 780 690 600 400 440 440 490 490 115 115 2 2 16
ФКГ-(Т; Н)-20-1 1150 440 940 840 730 500 630 630 680 680 80 80 4 4 24
ФКГ-(Т; Н)-40-1 1650 800 973 1660 822 500 800 950 870 1050 110 70 5 7 32
ФКГ-(Т; Н)-80-1 1650 680 1790 1680 822 1328 900 1300 1300 1350 1350 90 90 9 9 44

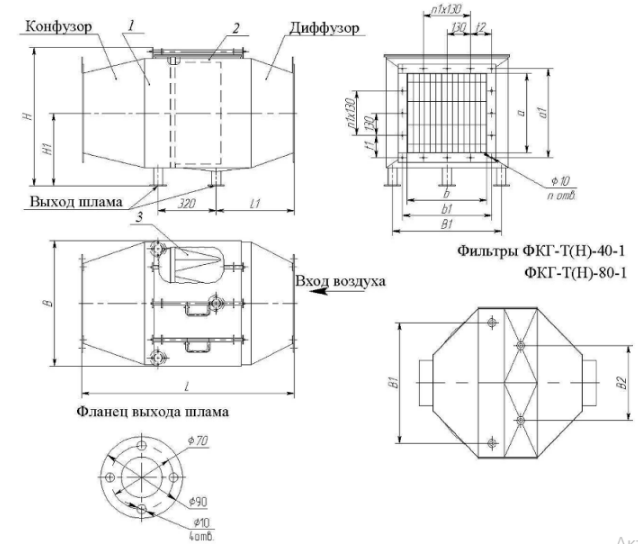

Схема фильтров ФКГ-Т(Н)-2

  1. корпус;
  2. монтажный люк;
  3. кассета.
Типоразмер фильтра Длина L L1 Высота Н Ширина В В1 В2 Н1 Фланец присоединительный n1 n2 Колич. отв.
a b a1 b1 t1 t2
ФКГ-(Т; Н) -2-2 600 180 490 420 328 250 300 400 400 500 70 90 5 5 20
ФКГ-(Т; Н)-5-2 600 180 790 540 450 400 600 520 700 620 130 114 5 5 20
ФКГ-(Т; Н)-10-2 600 180 750 690 600 400 600 676 700 776 130 120 6 6 24
ФКГ-(Т; Н)-20-2 600 180 1002 840 730 500 824 824 910 910 110 110 8 8 32
ФКГ-(Т; Н)-40-2 600 180 973 1670 822 500 824 1646 920 1740 130 130 5 13 40
ФКГ-(Т; Н)-80-2 1050 380 1816 1690 824 1328 900 1652 1652 1752 1752 130 130 13 13 52

Технические характеристики

Тип фильтра Производительность по очищаемому воздуху, м3/ч Площадь поверхности фильтрования, м2 Массовая концентрация пыли в очищаемом газе на входе, г/м3, не более Гидравлическое сопротивление, кПа (кгс/м2) Разрежение внутри фильтра, кПа (кгс/м2) Давление воды подаваемой на регенерацию, мПа (кгс/м2) Время регенерации при двухсторонней промывке, мин Степень очистки, %, не менее Масса, кг, не более
Варианты исполнения
1Т 1Н 2Т 2Н
ФКГ-Т(Н)-2 2000   10 0,5(50) 0,7(70) 0,1-0,2 (1-2) 5-10 96 - -
ФКГ-Т(Н)-5 (ФВГ-Т-0,37) 5000 0,54 10 0,5(50) 0,7(70) 0,1-0,2 (1-2) 5-10 96 66 84 35 45
ФКГ-Т(Н)-10 (ФВГ-Т-0.74) 10000 1,12 10 0,5(50) 0,7(70) 0,1-0,2 (1-2) 10-20 96 70 85 45 55
ФКГ-Т(Н)-20 (ФВГ-Т-1.6) 20000 2,1 10 0,5(50) 0,7(70) 0,1-0,2 (1-2) 20-30 96 90 110 55 67
ФКГ-Т(Н)-40 (ФВГ-Т-3.2) 40000 4,2 10 0,5(50) 0,7(70) 0,1-0,2 (1-2) 30-50 96 200 284 - -
ФКГ-Т(Н)-80 (ФВГ-Т-6.4) 80000 8,4 10 0,5(50) 0,7(70) 0,1-0,2 (1-2) 50-80 96 240 300 - -
