Камера фильтро-вентиляционная обеспылевающая КФВ-О

Камера фильтровентиляционная обеспыливающая КФВ-О предназначена для организации локальных рабочих зон при выполнении технологических процессов, сопровождающихся выделением загрязнений в воздух рабочей зоны. Оборудование эффективно применяется при сварке, резке, зачистке, шлифовке металлов, обработке древесины, пластиков и других материалов, где образуются пыль и мелкодисперсные аэрозоли.

Очистка воздуха от пыли и газообразных загрязнений

КФВ-О обеспечивает улавливание и удаление твердых и аэрозольных загрязнений, предотвращая их распространение по всему производственному помещению. По дополнительному требованию камера может оснащаться специальными фильтрами для очистки воздуха от газообразных загрязнений и неприятных запахов, что расширяет сферу её применения.

Варианты установки вентиляционного оборудования

Вентиляторы, обеспечивающие удаление загрязнённого воздуха из рабочей зоны, могут устанавливаться в различных вариантах компоновки. В зависимости от условий эксплуатации и требований заказчика возможна гибкая адаптация системы под конкретный производственный процесс:

• установка вентилятора в верхней части камеры;
• размещение вентилятора на полу рядом с камерой;
• монтаж вентилятора на удалении от КФВ-О с подключением через воздуховод.

Вентилятор и воздуховод в стандартную комплектацию КФВ-О не входят и поставляются по согласованию с заказчиком в соответствии с техническим заданием.

Функциональные возможности камеры КФВ-О

Фильтровентиляционная камера КФВ-О обеспечивает комплексное решение задач по очистке и циркуляции воздуха в производственном помещении:

• удаление загрязнений из воздуха рабочей зоны;
• предотвращение распространения пыли и аэрозолей по цеху;
• высокоэффективная фильтрация загрязнённого воздуха;
• возврат очищенного воздуха обратно в помещение (рециркуляция).

Преимущества применения камер КФВ-О

Использование обеспыливающих камер КФВ-О позволяет повысить эффективность производства и снизить эксплуатационные затраты:

• экономия тепловой энергии за счёт рециркуляции очищенного воздуха;
• снижение капитальных затрат на проектирование и монтаж централизованных вытяжных и аспирационных систем;
• обеспечение мобильности и гибкости технологических процессов благодаря возможности быстрого перемещения камеры в пределах цеха или линии.

Типы фильтровентиляционных камер КФВ-О

В зависимости от применяемой системы фильтрации воздуха камеры КФВ-О подразделяются на два основных типа:

• КФВ-ОИ — самоочищающаяся камера
  Оснащается патронными фильтрующими элементами ФЭП, которые автоматически регенерируются за счёт импульсной продувки сжатым воздухом. Для работы требуется подключение к линии сжатого воздуха.
• КФВ-ОН — накопительная камера

Комплектуется ячейковыми кассетными фильтрами накопительного типа и не требует использования сжатого воздуха. Ресурс работы фильтров составляет от 3–4 месяцев до одного года в зависимости от интенсивности и условий эксплуатации.

Технические характеристики

единичного модуля КФВ-ОИ с самоочищающимися фильтрующими элементами типа ФЭП

Наименование показателя	Значение показателя
Номинальная производительность по очищаемому воздуху, м³/ч	4000
Массовая концентрация пыли в очищаемом воздухе на входе, г/м3 (не более)	1,0
Аэродинамическое сопротивление, кПа (кг/м2)	1,0-1,5 (100-150)
Давление продувочного воздуха, МПа (кг/см2)	0,5-0,6 (5-6)
Наибольший расход продувочного воздуха, м3/ч	15
Эффективность очистки, %	99,9
Габаритные размеры, мм (не более):
Длина, L	950
Ширина, В	950
Высота, Н	2500
Масса, кг (не более)	400

Общее устройство и работа КФВ-ОИ с самоочищающейся системой фильтрации воздуха

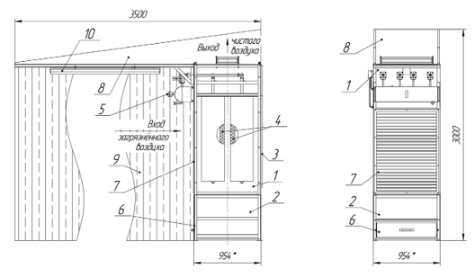

Схема камеры КФВ-ОИ с самоочищающейся системой фильтрации воздуха

1. корпус камеры;
2. бункер;
3. съемная дверь;
4. фильтр типа ФЭП;
5. ресивер;
6. ящик для сбора пыли;
7. вентиляционная решетка;
8. потолочное укрытие;
9. защитная штора;
10. светильник

Камера фильтровентиляционная обеспыливающая КФВ-ОИ с самоочищающейся системой фильтрации, состоит из корпуса камеры (1) и бункера (2), с ящиком для сбора пыли (6). В корпусе камеры (1) установлены фильтрующие элементы патронные типа ФЭП (далее, в тексте - патроны) (4). Замена патронов осуществляется со стороны съемной двери 3.

Запыленный воздух через вентиляционную решетку (7) поступает в камеру, где расположены патроны. Проходя через них, воздух удаляется через верхние открытые части патронов в камеру очищенного воздуха, а пыль оседает на поверхности фильтрующего материала. Регенерация фильтров осуществляется периодически, по сигналу от датчика перепада давления, входящего в стандартную комплектацию, без отключения работы камеры.

Регенерация проводится импульсной продувкой сжатым воздухом, поступающим внутрь патронов через ресивер (5). Длительность импульсов и частота циклов регенерации устанавливаются с помощью прибора управления регенерацией, входящего в комплект поставки КФВ-ОИ. Сжатый воздух для регенерации патронов должен быть очищен не хуже 10 класса по ГОСТ17433-80.

Уловленная патронами пыль при регенерации ссыпается в ящик (6) и должна периодически из него удаляться.

Для предотвращения загрязнения воздуха в производственных помещениях сварочными аэрозолями и сухой промышленной пылью, на КФВ-ОИ установлено потолочное укрытие 8 с боковыми защитными шторами (9). Защитные шторы также предохраняют от производственного шума, сварочных брызг, шлифовальных искр и т.п.

Технические характеристики единичного модуля КФВ-ОН с фильтрами накопительного типа

Наименование показателя	Значение показателя
Номинальная производительность по очищаемому воздуху, м³/ч	4000
Массовая концентрация пыли в очищаемом воздухе на входе, мг/м3 (не более)	10
Конечное аэродинамическое сопротивление, кПа (кг/м2)	1,0 (100)
Эффективность очистки, %	99,99
Габаритные размеры, мм (не более):
Длина, L	950
Ширина, В	950
Высота, Н	2500
Масса, кг (не более)	400

Общее устройство и работа

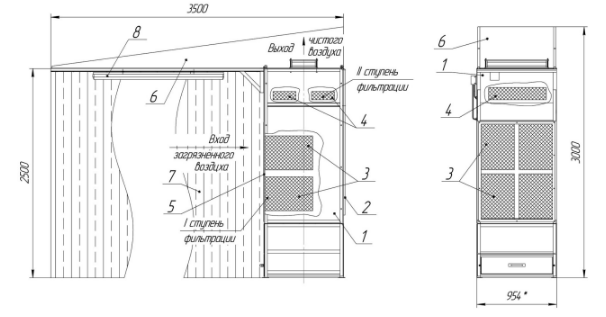

Схема камеры КФВ-ОН с накопительной системой фильтрации воздуха

1. корпус камеры;
2. съемная дверь;
3. фильтр типа ФяК;
4. фильтр типа ФяС-F;
5. вентиляционная решетка;
6. потолочное укрытие;
7. защитная штора;
8. светильник.

Камера КФВ-ОН, с накопительной системой фильтрации, состоит из корпуса камеры (1), съемной двери (2) с вентиляционной решеткой (5), потолочного укрытия (6) с защитными шторами (7). За вентиляционной решеткой (5) в корпусе устанавливаются фильтры типа ФяК (3), выполняющие предварительную очистку загрязненного воздуха. Тонкая очистка осуществляется фильтрами типа ФяС-F (4), размещенными в верхней части корпуса. Замена фильтров ФяК и ФяС-F осуществляется через съемную вентиляционную решетку, расположенную на съемной двери (2).

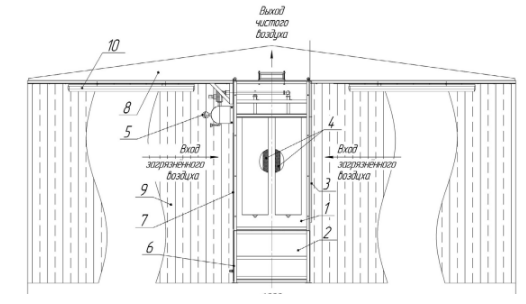

Схема камеры КФВ-ОИ при заборе воздуха с двух сторон

1. корпус камеры;
2. бункер;
3. съемная дверь;
4. фильтр типа ФЭП;
5. ресивер;
6. ящик для сбора пыли;
7. вентиляционная решетка;
8. потолочное укрытие;
9. защитная штора;
10. светильник.

Возможность создания рабочих зон различной площади позволяет размещать в зоне их действия как небольшие технологии (например, стационарный сварочный пост), так и технологические операции, связанные с изготовлением крупногабаритных изделий, например, большие металлические емкости, резервуары, строительные фермы и другие крупногабаритные строительные конструкции.

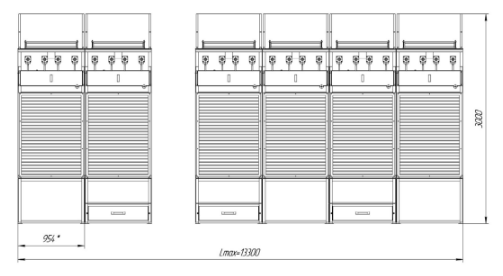

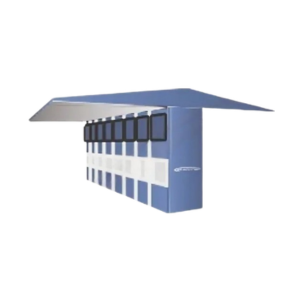

Объединение камер КФВ-ОИ (ОН) в единую секцию внутри производственных помещений

Для подачи, кантования и удаления крупногабаритных изделий из рабочей зоны КФВ-О с помощью цеховых грузоподъемных механизмов (мостовой кран, кран-балка) камеры КФВ-О могут дополнительно оснащаться опцией подъема потолочного укрытия. Подъем и опускание потолочного укрытия выполняется электролебедкой (11), которая управляется с пульта управления.

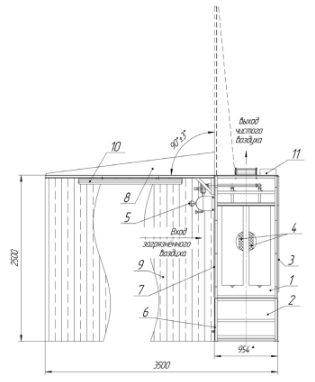

Схема камеры КФВ-ОИ, с поднимающимся потолочным укрытием

1. корпус камеры;
2. бункер;
3. съемная дверь;
4. фильтр типа ФЭП;
5. ресивер;
6. ящик для сбора пыли;
7. вентиляционная решетка;
8. поднимающееся потолочное укрытие;
9. защитная штора;
10. светильник;
11. электролебедка.

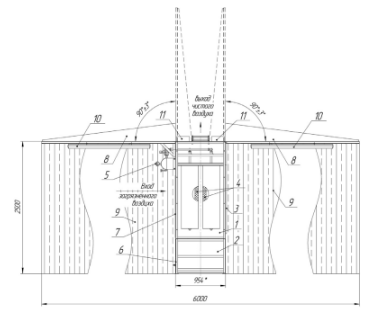

Схема камеры КФВ-ОИ с поднимающимся потолочным укрытием при заборе грязного воздуха с двух сторон

1. корпус камеры;
2. бункер;
3. съемная дверь;
4. фильтр типа ФЭП;
5. ресивер;
6. ящик для сбора пыли;
7. вентиляционная решетка;
8. поднимающееся потолочное укрытие;
9. защитная штора;
10. светильник;
11. электролебедка.
