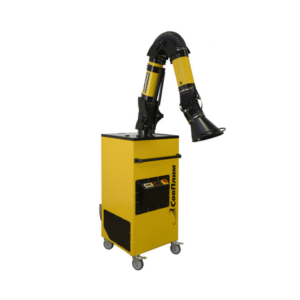

Передвижной механический фильтр самоочищающийся ПМСФ-7

Заказать
Заказать

Фильтр ПМСФ-7 предназначен для эффективной локальной очистки воздуха от пылевых частиц и аэрозолей, возникающих при сварке, зачистке, шлифовке металлов и других подобных операциях.

Оборудование обеспечивает безопасные условия работы и снижает концентрацию вредных веществ непосредственно в зоне их образования.

Принцип работы

Фильтр ПМСФ-7 захватывает загрязненный воздух с помощью подъемно-поворотного вытяжного устройства KUA. Поток воздуха проходит трехступенчатую фильтрацию, задерживая твердые частицы, аэрозоли и газовые компоненты.

Очищенный воздух возвращается в помещение, обеспечивая комфортные условия для работы персонала.

Воздушно-пылевой поток под действием разрежения, создаваемого вентилятором, всасывается через воздухоприемную воронку.

Загрязненный воздух огибает экран-отбойник, равномерно распределяющий поток, проходит через фильтрующий картридж, где оседают мелкодисперсные частицы, после чего очищенный воздух выходит через выхлопную решетку или угольный фильтр (опция), улавливающий запахи и токсичные газы.

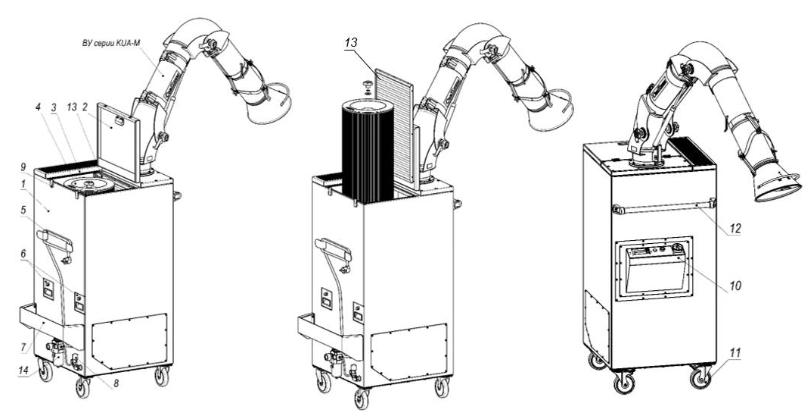

  1. корпус фильтра
  2. крышка
  3. выхлопная решетка
  4. картридж
  5. сетевой шнур и вилка с заземлением
  6. лотки для сбора пыли
  7. бампер
  8. клапан предохранительный
  9. амки-защелки
  10. панель управления
  11. колесо поворотное с тормозом
  12. ручка
  13. префильтр (опция)
  14. фильтр-регулятор/фильтр (для моделей без компрессора / с компрессором)

Экономия электроэнергии

Рециркуляция воздуха позволяет снизить затраты на вентиляцию и отопление помещений. Это обеспечивает не только экономию электроэнергии, но и надежную защиту сотрудников от вредных веществ, выделяемых при технологических процессах.

Экономичная система очистки

Фильтр оснащен автоматической системой очистки сжатым воздухом, управляемой современным контроллером. Такая система продлевает срок службы фильтрующего картриджа, уменьшает частоту обслуживания и снижает эксплуатационные расходы.

Области применения

  • предприятия различных отраслей промышленности;
  • лаборатории;
  • механические мастерские;
  • аттестационные пункты;
  • учебные классы и учебные мастерские.

Преимущества конструкции

  • компактный узкий корпус;
  • производительность до 1400 м³/ч;
  • низкий уровень шума — менее 69 дБА;
  • вертикальный выброс очищенного воздуха без сквозняков и подъема пыли;
  • удобное расположение органов управления;
  • простое крепление фильтра из активированного угля на выпускной решетке;
  • выдвижные пылесборники для безопасной выгрузки пыли;
  • защитный бампер влагомаслоотделителя;
  • удобный накопитель сетевого кабеля;
  • большие колеса с плавным ходом для перемещения по неровным поверхностям;
  • инструкция по эксплуатации с крупными пиктограммами на корпусе;
  • возможность установки вытяжных устройств KUA-M-XS и KUA-M-XSL;
  • подключение вытяжного шланга с воздухоприемной воронкой и магнитным держателем.

Система фильтрации

  • три ступени очистки: предварительный сетчатый фильтр, основной картридж класса Е11 с полиэстеровой мембраной ePTFE, кассета с активированным углем;
  • двойная защита от искр и окалины: металлический экран-отбойник и многослойный префильтр;
  • два варианта автоматической очистки сжатым воздухом: вращающаяся рамка с соплами или вставка-обтекатель;
  • вертикальное расположение основного фильтрующего картриджа;
  • быстрая замена картриджа через верхнюю крышку без инструментов;
  • четыре типа фильтрующих материалов для разных процессов;
  • встроенный безмасляный компрессор для автономной работы при подключении к сети 230 В.

Современный контроллер и управление

  • контроллер системы очистки со встроенным электронным дифференциальным манометром и функцией ΔP;
  • автоматический запуск очистки при достижении заданного уровня загрязнения;
  • встроенный влагомаслоотделитель с регулятором давления и манометром;
  • двухстрочный дисплей для отображения текущего ΔP и параметров настройки;
  • экономия электроэнергии и сжатого воздуха благодаря интеллектуальному управлению;
  • автозапуск дополнительной очистки после остановки вентилятора;
  • световая и звуковая сигнализация;
  • дистанционное включение агрегата и подсветки на воздухоприемной воронке.

Очистка картриджа

По мере эксплуатации пылевой слой на картридже увеличивается, что повышает сопротивление воздуха и требует регенерации фильтра. Очистка осуществляется автоматической обратной продувкой сжатым воздухом. Контроллер с функцией ΔP отслеживает перепад давления между загрязненной и очищенной камерами, и при достижении заданного значения запускает процесс очистки. Отделенные частицы осыпаются в пылесборники для безопасной утилизации.

В моделях ПМСФ-7-Х подача сжатого воздуха осуществляется от внешнего компрессора или заводской сети через гибкий шланг, в моделях ПМСФ-7-ХК — встроенным безмасляным компрессором. Фильтр-регулятор, входящий в комплект, защищает картридж от влаги и масла и обеспечивает оптимальное давление 5–5,5 бар для эффективной работы системы очистки.

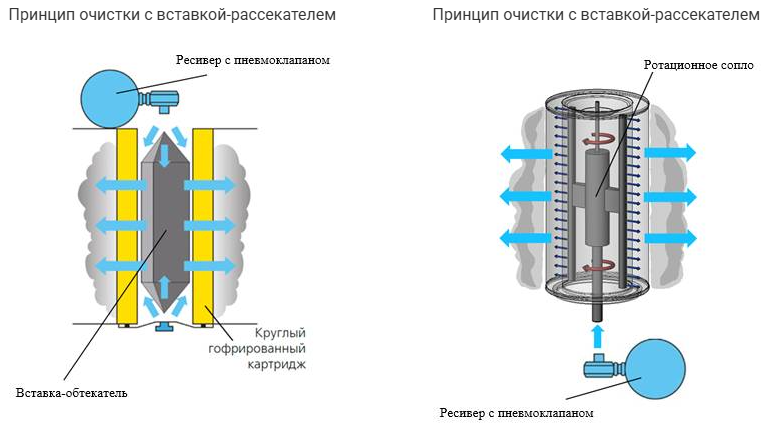

Два принципа автоматической очистки картриджей

Равномерное распределение потока сжатого воздуха по всей внутренней поверхности картриджа обеспечивается при помощи двух вариантов принципов очистки:

  • импульсная, со вставкой-обтекателем (модели ПМСФ-7-И),
  • ротационная (вращающаяся) рамка с соплами (модели ПМСФ-7-Р).

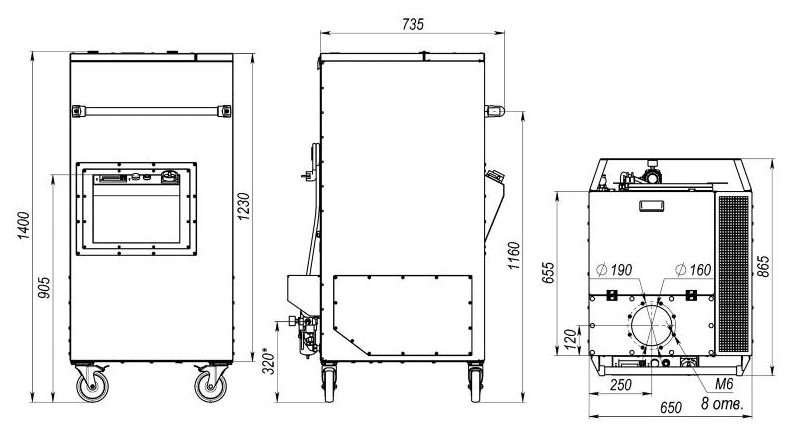

Габаритные размеры ПМСФ-7

Технические характеристики ПМСФ-7

Наименование параметра или характеристики Значение параметра
ПМСФ-7-ХХ ПМСФ-7-XXК
Максимальный расход воздуха, м3/ч
1400
Площадь активной фильтрующей поверхности, м2
12
Напряжение питания, В (Частота, Гц)
230 (50)
Потребляемая мощность двигателя вентилятора, кВт
1,1
Потребляемая мощность встроенного компрессора, кВт
-
0,5
Макс. расход сжатого воздуха, л/мин свободного воздуха:
- заводская настройка (5 имп./мин)
- ручная настройка (до 6 имп./мин)

351
421
-
Давление подаваемого сжатого воздуха (рабочее), МПа (бар)
0,5–0,55 (5,0–5,5)
-
Классы чистоты сжатого воздуха по ГОСТ Р ИСО 8573-1
[2 : 3 : 0]
-
Уровень шума не более, дБА
66
Диаметр входного отверстия под патрубок, мм
160
Количество устанавливаемых вытяжных устройств, шт.
1
Габаритные размеры (Ширина х Глубина x Высота), мм
650 х 865 х 1400
Габаритные размеры корпуса
(Ширина х Глубина x Высота), мм
650 х 655 х 1230
Масса фильтра не более, кг (без учёта ВУ)
150
180
Степень защиты пульта управления по ГОСТ 14254
IP54
Режим работы
продолжительный
Тип компрессора
-
безмасляный
Максимальное давление встроенного компрессора, бар
-
10

Модельный ряд

ПМСФ-7 с импульсной очисткой (вставка-рассекатель)
Код Артикул Описание
ПМСФ-7-ИПК (импульсная очистка, префильтр, компрессор)
501257 ПМСФ-7-ИПК-T12 Фильтр с картриджем CART-S-T12
501258 ПМСФ-7-ИПК-TC12 Фильтр с картриджем CART-S-TC12
501259 ПМСФ-7-ИПК-D12 Фильтр с картриджем CART-S-D12
501260 ПМСФ-7-ИПК-C12 Фильтр с картриджем CART-S-C12
ПМСФ-7-ИК (импульсная очистка, компрессор)
501249 ПМСФ-7-ИК-T12 Фильтр с картриджем CART-S-T12
501250 ПМСФ-7-ИК-TC12 Фильтр с картриджем CART-S-TC12
501251 ПМСФ-7-ИК-D12 Фильтр с картриджем CART-S-D12
501252 ПМСФ-7-ИК-C12 Фильтр с картриджем CART-S-C12
ПМСФ-7-ИП (импульсная очистка, префильтр)
501253 ПМСФ-7-ИП-T12 Фильтр с картриджем CART-S-T12
501254 ПМСФ-7-ИП-TC12 Фильтр с картриджем CART-S-TC12
501255 ПМСФ-7-ИП-D12 Фильтр с картриджем CART-S-D12
501256 ПМСФ-7-ИП-C12 Фильтр с картриджем CART-S-C12
ПМСФ-7-И (импульсная очистка)
501245 ПМСФ-7-И-T12 Фильтр с картриджем CART-S-T12
501246 ПМСФ-7-И-TC12 Фильтр с картриджем CART-S-TC12
501247 ПМСФ-7-И-D12 Фильтр с картриджем CART-S-D12
501248 ПМСФ-7-И-C12 Фильтр с картриджем CART-S-C12



ПМСФ-7 с ротационной очисткой (вращающаяся рамка с соплами)
Код Артикул Описание
ПМСФ-7-РПК (ротационная очистка, префильтр, компрессор)
- ПМСФ-7-РПК-T12 Фильтр с картриджем CART-S-T12
- ПМСФ-7-РПК-TC12 Фильтр с картриджем CART-S-TC12
- ПМСФ-7-РПК-D12 Фильтр с картриджем CART-S-D12
- ПМСФ-7-РПК-C12 Фильтр с картриджем CART-S-C12
ПМСФ-7-РК (ротационная очистка, компрессор)
- ПМСФ-7-РК-T12 Фильтр с картриджем CART-S-T12
- ПМСФ-7-РК-TC12 Фильтр с картриджем CART-S-TC12
- ПМСФ-7-РК-D12 Фильтр с картриджем CART-S-D12
- ПМСФ-7-РК-C12 Фильтр с картриджем CART-S-C12
ПМСФ-7-РП (ротационная очистка, префильтр)
- ПМСФ-7-РП-T12 Фильтр с картриджем CART-S-T12
- ПМСФ-7-РП-TC12 Фильтр с картриджем CART-S-TC12
- ПМСФ-7-РП-D12 Фильтр с картриджем CART-S-D12
- ПМСФ-7-РП-C12 Фильтр с картриджем CART-S-C12
ПМСФ-7-Р (ротационная очистка)
- ПМСФ-7-Р-T12 Фильтр с картриджем CART-S-T12
- ПМСФ-7-Р-TC12 Фильтр с картриджем CART-S-TC12
- ПМСФ-7-Р-D12 Фильтр с картриджем CART-S-D12
- ПМСФ-7-Р-C12 Фильтр с картриджем CART-S-C12

Фильтрующие картриджи

Для продолжительной и эффективной работы агрегаты ПМСФ-7 стандартно комплектуются картриджами четырех типов фильтровального материала.

Фильтрующие картриджи ПМСФ-7
Модель
Материал (Индекс)
Область применения
Особенности применения
Класс фильтрации Е11 по ГОСТ Р ЕН 1822-1 | Макс. перепад давления ∆P 1800 Па
CART-S-T12 Полиэстер с PTFE-мембраной (T)
  • Сухие сварочные аэрозоли,
  • Различные виды сухой мелкодисперсной пыли с преобладающим размером частиц менее 0,5 мкм.



  • Очищаемая пыль и аэрозоли не должны содержать частицы масла,
  • Предварительное запыление не требуется,
  • Для тяжелых режимов работы,
  • Наиболее продолжительный срок службы картриджа.
CART-S-TC12 Полиэстер с PTFE-мембраной и алюминиевым покрытием (TC) Различные виды пыли с преобладающим размером частиц менее 0,5 мкм, склонные накапливать электростатический заряд
Класс фильтрации F9 по ГОСТ Р ЕН 779 | Макс. перепад давления ∆P 1500 Па
CART-S-D12 Полиэстер (D)
  • Сварочные аэрозоли, в том числе от сварки замасленных деталей,
  • Пыль с небольшими следами масла.
 Обязательно предварительное запыление средством Preco-N (не менее 500 г на 1 картридж)
Пыли различные с преобладающим размером частиц более 0,5 мкм Рекомендуется предварительное запыление средством Preco-N (не менее 1000 г на 1 картридж)
CART-S-C12 Полиэстер с алюминиевым покрытием (C) Различные виды пыли с преобладающим размером частиц более 0,5 мкм, склонные накапливать электростатический заряд Рекомендуется предварительное запыление средством Preco-N (не менее 1000 г на 1 картридж)

Эффективность очистки

Эффективность очистки картриджей серии CART-S зависит от типа примененного фильтровального материала.

Эффективность очистки картриджей серии CART-S
Размер частиц
Тип фильтрующего материала
 Примечания
D
C
T
TC
ГОСТ Р ЕН 779 (DIN EN 779)
-
F9
-
 Класс фильтрации
0,4 мкм
Em ≥ 95%
-
 Средняя эффективность Em атмосферной пыли
ГОСТ Р ЕН 1822 (DIN EN 1822)
-
-
E11
 Класс фильтрации
0,1–0,3 мкм
-
Aинтегр. > 95%
 Интегральная эффективность Aинтегр. для наиболее проникающих частиц (MPPS*)
DIN EN 60335
-
M
 Класс фильтрации
0,2–2 мкм
D < 0,1%
 Средняя проникающая способность D для кварцевой пыли, 90% частиц, которой имеет размер 0,2–2 мкм
ASHRAE 52.2
-
MERV15
MERV16
 Класс фильтрации
0,3–1,0 мкм
E1 ≥ 85
E1 ≥ 95
 Средняя эффективность E
1,0–3,0 мкм
E2 ≥ 90
E2 ≥ 95
3,0–10,0 мкм
E3 ≥ 95
E3 ≥ 95
*MPPS (most penetrating particle size) – наиболее проникающий размер частиц

Комплектующие и аксессуары

В комплект поставки фильтра входят:

  • передвижной механический самоочищающийся фильтр в сборе — 1 шт.
  • фильтр-регулятор сжатого воздуха (для моделей без компрессора) — 1 шт.
  • фильтр сжатого воздуха (для моделей со встроенным компрессором) — 1 шт.
  • руководство по эксплуатации (РЭ) — 1 экз.
  • упаковка фильтра — 1 шт.

Вытяжные устройства (заказываются отдельно)

Чаще всего фильтры ПМСФ 7 используются вместе с вытяжными устройствами KUA радиусом действия 2 или 3 метра. Есть модели с подсветкой, встроенной в вытяжную воронку.

Подъемно-поворотные вытяжные устройства KUA

  • диаметр воздуховодной части 160 мм,
  • диаметр воронки 290 мм.
Вытяжные устройства для ПМСФ-7
Модель Радиус действия, м Подсветка Примечание
KUA-M-2S 2 нет -
KUA-M-3S 3
KUA-M-2SL 2 есть На воронке вытяжных устройств с подсветкой есть две клавиши:
— включение лампы подсветки,
— включение вентилятора фильтра.
KUA-M-3SL 3

Дополнительные комплектующие

Помимо вытяжных устройств фильтр может дополнительно комплектоваться изделиями исходя из потребностей заказчика.

Дополнительные комплектующие для ПМСФ-7
Эскиз Код Модель Комплектность

600054 FF-007 Фильтр предварительной очистки

Разовый заказ CF-007 Фильтр из активированного угля

18079 Preco-N Средство для предварительного запыления картриджей, 1 кг
7331 Preco-N Средство для предварительного запыления картриджей, 14 кг

6948 ОПФ-160 Отвод поворотный фланцевый Ø160

Предназначен для установки на передвижных фильтрах ПМСФ, ЕМК, MobileGO вместо вытяжных устройств KUA.

Также подходят для навесных фильтров НМСФ, MF-H.

К отводу ОПФ-160 могут подключаться удлиняющие вытяжные шланги Ø160 мм длиной до 15 м различных моделей и устройства серии SLE.

- Компрессор Компрессор сжатого воздуха (для моделей без встроенного компрессора)
Характеристики конкретной модели уточняйте при формировании заказа!
Техническая документация на передвижной механический самоочищающийся фильтр серии ПМСФ-7
