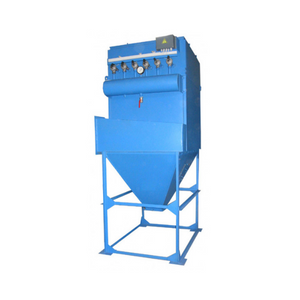

Фильтр рукавный ФРИП

Рукавные фильтры ФРИП предназначены для высокоэффективной очистки запыленного воздуха от пыли в вытяжных аспирационных системах металлургической, химической, деревообрабатывающей, промышленностей.

Варианты исполнения

• Для улавливания пылей не являющихся токсичными, пожаро- и взрывоопасными с температурой очищаемого воздуха до 200°С;
• Для улавливания взрывоопасных пылей;
• Для улавливания пылей при очистке высокотемпературных газов до 260°С.

Особенности ФРИП

• изготавливаются из высокоэффективных нетканых фильтрующих полотен
• также изготавливаться из токопроводящих материалов для снятия статического заряда
• для улавливания взрывоопасных пылей оснащаются предохранительными клапанами с разрушающейся мембраной.

Возможно оснащение системой автоматики, которая может включать:

• сигнализацию и защиту фильтра от повышенной температуры очищаемых газов;
• управление пылевыгрузными устройствами одного или нескольких фильтров.

Конструкция ФРИП

Фильтр состоит из:

• корпуса, разделенного на камеры неочищенного и очищенного газов;
• фильтровальных элементов;
• клапанной секции с управляющими электромагнитами;
• устройством управления регенерацией рукавов.

Принцип работы

Запыленный воздух попадает в камеру грязного газа, где происходит смена направления воздушного потока, в следствие чего крупные и тяжелые частицы пыли направляются непосредственно в бункер. Далее происходит равномерное распределение воздуха между фильтровальными элементами. Загрязненный воздух проходит через фильтровальные элементы, а частицы пыли задерживаются на их наружной поверхности. Очищенный воздух поступает в чистую камеру и выходит из фильтра.

Очистка фильтровальных элементов осуществляется продувкой импульсами сжатого воздуха. Сжатый воздух под давлением поступает в продувочные трубы, расположенные над открытыми торцами фильтровальных элементов в камере очищенного воздуха. Импульс сжатого воздуха через сопла в продувочных трубах направляется внутрь фильтровального элемента, сбрасывая пыль с его наружной поверхности. Пыль, отряхиваемая с фильтровальных элементов, осыпается в бункер и через устройство выгрузки удаляется из фильтра.

Регенерация фильтровальных рукавов осуществляется периодически по сигналу от датчика перепада давления входящего в стандартную комплектацию, без отключения фильтра односторонней импульсной продувкой сжатым воздухом, поступающим внутрь рукавов сверху через отверстия в продувочных коллекторах. Длительность импульсов и частота циклов регенерации устанавливается с помощью прибора управления регенерацией, входящего в комплект поставки фильтра.

Система регенерации рассчитана на использование сжатого воздуха давлением 0,3 — 0,6 МПа (3 — 6 кгс/см2).

Сжатый воздух, поступающий на фильтры, должен быть осушен и очищен не ниже 10 класса по ГОСТ 17433-80.

Маркировки фильтров ФРИП:

• ФРИП-В - взрывозащищенный;
• ФРИП-Т - температуростойкий;
• ФРИП-К - коррозионностойкий.

Технические характеристики ФРИП

Чертеж-схема фильтров рукавных ФРИП-60, ФРИП-270, ФРИП-360

1. Выходной патрубок;
2. Фильтрующий рукав;
3. Входной патрубок
4. бункер;
5. патрубок для подключения сжатого воздуха.

Чертеж-схема фильтров рукавных ФРИП-90, ФРИП-540

1. входной патрубок;
2. фильтрующий рукав;
3. входной патрубок;
4. бункер.
